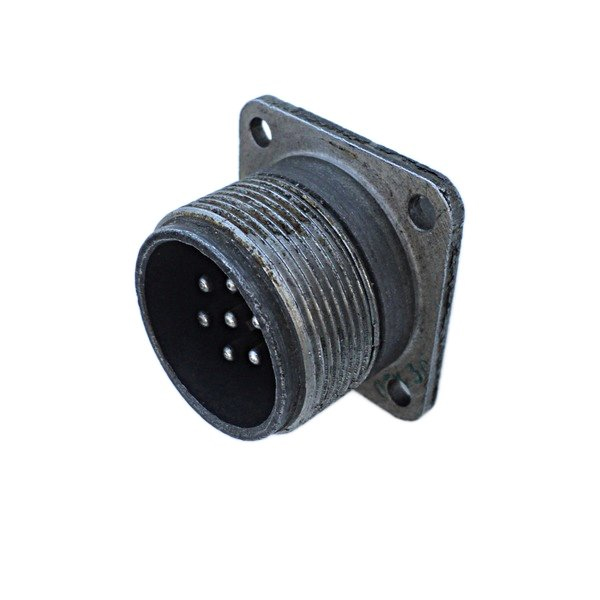

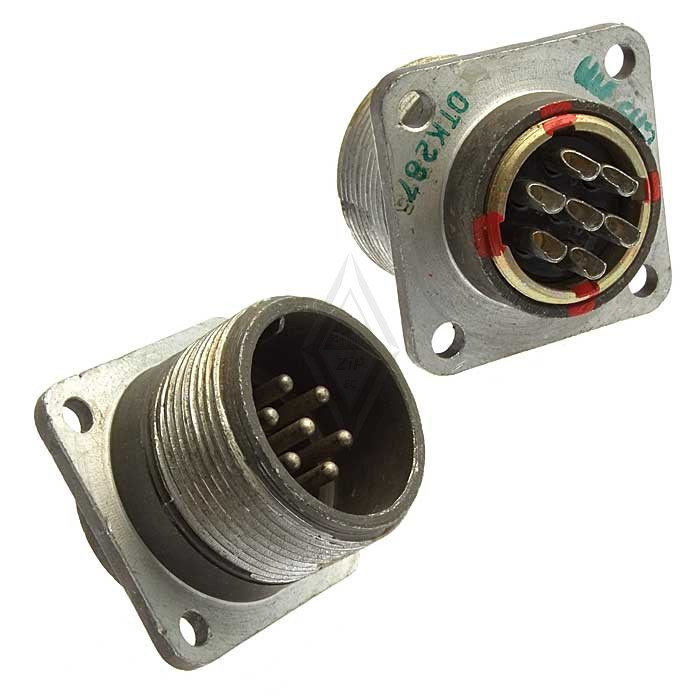

вилка ШРГ28П7ЭШ9 представляет собой приборный соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Она используется как соединитель общего назначения и может применяться как для экранированных, так и для неэкранированных кабелей.

Технические характеристики

• Тип соединителя : ШРГ
• Размер корпуса : 28
• Конструкция : без патрубка (обозначение "П")
• Количество контактов : 7
• Для экранированного кабеля : отсутствует (обозначение "Э")
• Сочетания контактов : 9

Электрические параметры

• Рабочий ток : не более 25 А
• Максимальное рабочее напряжение : до 850 В
• Диаметр контактов : 2,5 мм
• Покрытие контактов : серебро
• Сопротивление контактов : 1 мОм
• Сопротивление изоляции : не менее 5000 МОм

Механические и климатические характеристики

• Количество циклов соединений/разъединений : 500
• Минимальная наработка : 1000 часов
• Температурный диапазон эксплуатации : от -60° С до +60° С
• Температура перегрева контактов : до +110° С
• Атмосферное давление : рабочее давление до 1,3?10^-4 Па (10^-6 мм рт. ст.)
• Скорость утечки воздуха при перепаде давления : не более 2 л/ч

Устойчивость к механическим воздействиям

вилка ШРГ28П7ЭШ9 обладает высокой устойчивостью к механическим воздействиям:

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?.
• Ударные нагрузки : одиночные удары до 5000 м/с? и многократные до 350 м/с?.

Конструкция и монтаж

вилка имеет герметичный корпус, что позволяет использовать её как в помещениях, так и на открытом воздухе при условии защиты от пыли и воды. Метод монтажа — пайка. В целом, вилка ШРГ28П7ЭШ9 представляет собой надежный и универсальный соединитель, подходящий для различных условий эксплуатации в области радиоэлектроники.
