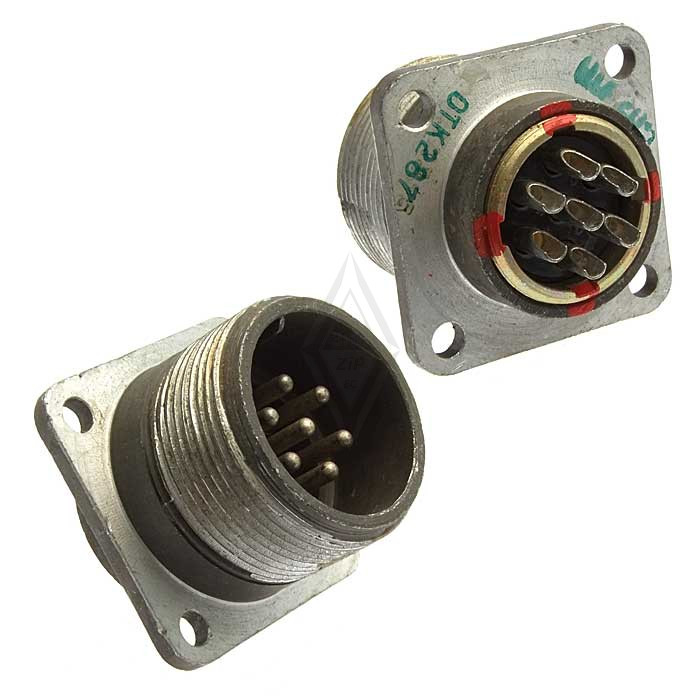

вилка приборная ШРГ28П7ЭШ9 является соединителем общего назначения, предназначенным для использования в радиоэлектронной и радиотехнической аппаратуре. Она может использоваться как для экранированных, так и для неэкранированных кабелей. Данная вилка имеет следующие ключевые характеристики:

Технические характеристики

• Рабочий ток : не более 25 А.
• Максимальное рабочее напряжение : до 850 В (постоянного тока).
• Количество контактов : 7.
• Диаметр контактов : 2,5 мм.
• Покрытие контактов : серебро.
• Сопротивление контактов : не более 1 мОм.
• Сопротивление изоляции : не менее 5000 МОм.
• Количество циклов соединения/разъединения : до 500 раз.
• Минимальная наработка : 1000 часов.
• Срок службы : не менее 15 лет.
• Метод монтажа : пайка.
• Габаритные размеры : 63,3 ? 40 ? 40 мм.

Условия эксплуатации

вилка ШРГ28П7ЭШ9 предназначена для работы в различных климатических условиях и может функционировать при температуре окружающей среды от -60 °C до +60 °C. Она также устойчива к механическим воздействиям, включая вибрации и удары:

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?.
• Ускорение механического удара : одиночного действия до 5000 м/с? и многократного действия до 350 м/с?.

Конструктивные особенности

вилка имеет герметичный корпус, что позволяет использовать её как в закрытых помещениях, так и на открытом воздухе при условии защиты от пыли и влаги. Условное обозначение "ШРГ28П7ЭШ9" расшифровывается следующим образом:

• ШРГ — тип соединителя,
• 28 — условный размер корпуса,
• П — конструктивное исполнение (без патрубка),
• 7 — количество контактов,
• Э — для экранированного кабеля (отсутствует),
• Ш — вилка,
• 9 — обозначение сочетания контактов.

Таким образом, вилка ШРГ28П7ЭШ9 является надежным решением для подключения в электрических цепях, обеспечивая высокую степень защиты и долговечность.
