ШРГ28П7ЭШ9: герметичная приборная вилка для ответственных электрических соединений

ШРГ28П7ЭШ9 — цилиндрический низкочастотный разъём приборного исполнения, рассчитанный на создание надёжных разъёмных соединений в цепях постоянного и переменного тока. Модель относится к герметичной серии ШРГ28 и применяется в радиоэлектронной, электротехнической и промышленной аппаратуре, где важны механическая прочность, стабильность контакта и работоспособность в сложных климатических условиях.

Конструкция ШРГ28П7ЭШ9

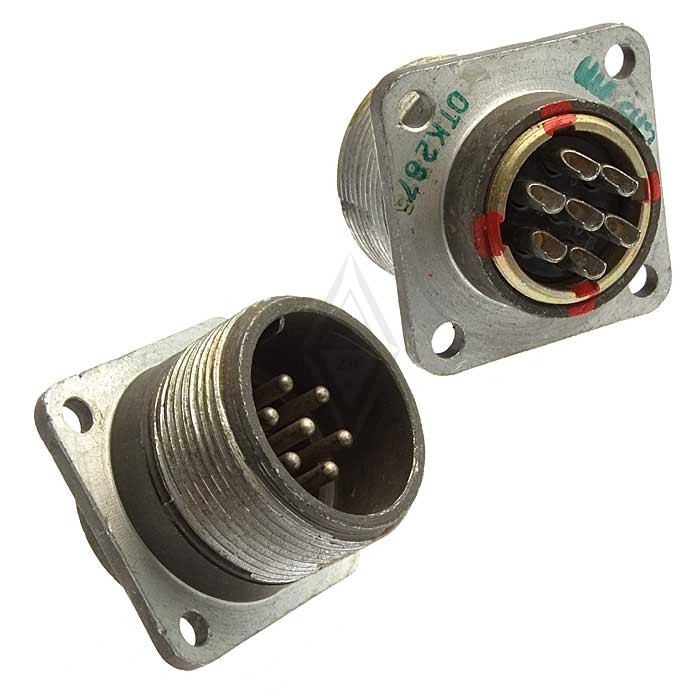

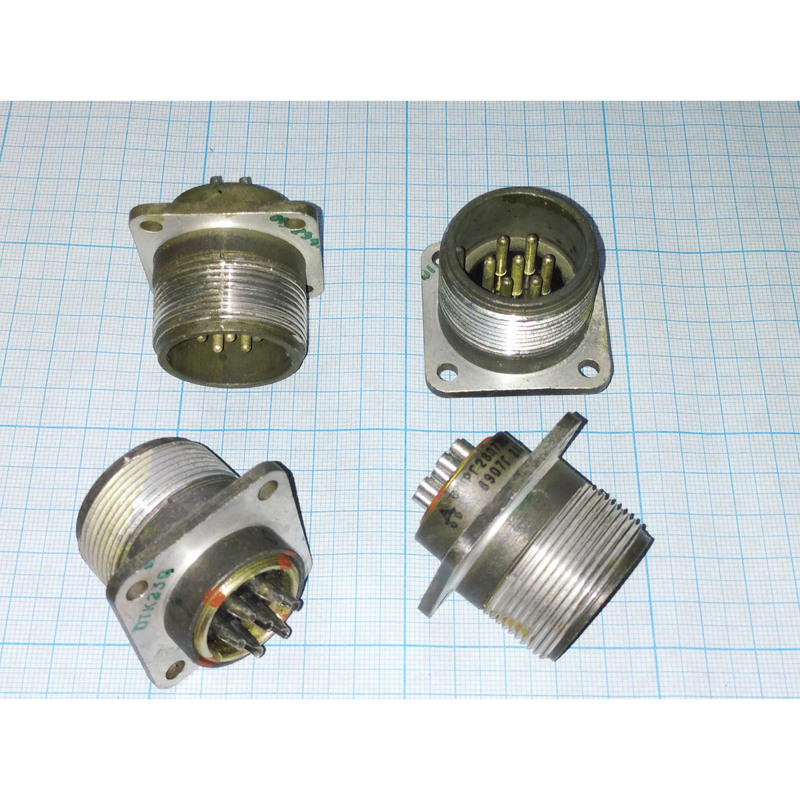

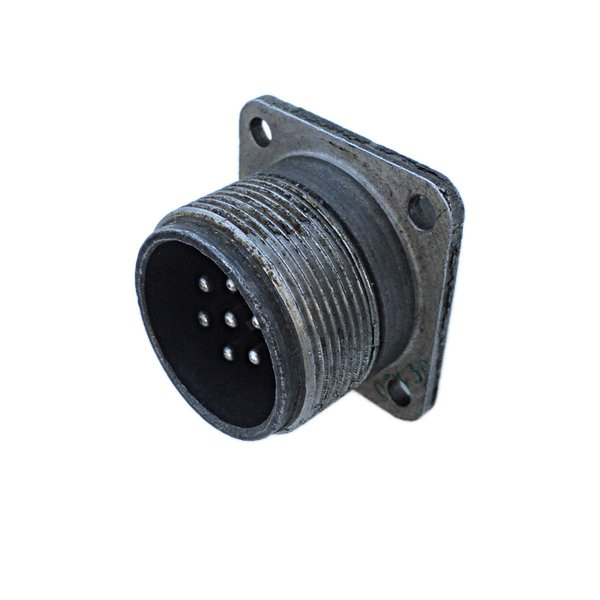

Разъём ШРГ28П7ЭШ9 представляет собой приборную вилку без патрубка, предназначенную для установки на корпус, панель или приборный блок. Корпус условного размера 28 содержит семь силовых контактов диаметром 2,5 мм. Такое исполнение подходит для коммутации отдельных цепей питания, сигналов управления и других электрических линий, требующих повышенной токовой нагрузки.

Основные особенности конструкции:

• Приборная часть П — исполнение без патрубка, предназначенное для стационарного монтажа на оборудовании.

• Семь контактов обеспечивают подключение нескольких независимых электрических цепей.

• Контакты диаметром 2,5 мм рассчитаны на надёжную передачу тока и уменьшение переходного сопротивления.

• Маркировка Э указывает на исполнение, связанное с применением экранированного кабеля в составе сопрягаемой части соединителя.

• Символ Ш обозначает вилочную часть разъёма.

• Резьбовое сочленение фиксирует ответную часть и повышает устойчивость соединения к вибрации и механическим воздействиям.

Технические характеристики

ШРГ28П7ЭШ9 рассчитан на работу в цепях с напряжением до 850 В. Допустимая рабочая токовая нагрузка на один контакт составляет до 25 А, а контакты имеют серебряное покрытие, способствующее снижению контактного сопротивления и повышению стабильности электрического соединения.

Параметры относятся к типовым техническим данным для исполнения ШРГ28П7ЭШ9; при проектировании оборудования следует сверять требования конкретной документации, климатического исполнения и ответной части разъёма.

Герметичность и условия работы

Важное преимущество ШРГ28П7ЭШ9 — герметичный корпус. При перепаде давления до $\mathrm{9,8}\times {10}^4$ 9 , 8 × 1 0 4 Па скорость утечки воздуха нормируется на уровне не более 2 л/ч. Это свойство делает разъём актуальным для аппаратуры, работающей в условиях перепадов давления, вибрации, ударных нагрузок и широких температурных диапазонов.

Рабочая температура окружающей среды — от −60 до +60 °C. С учётом нагрева контактов разъём допускает смену температур от −60 до +110 °C. Также изделие сохраняет работоспособность при пониженном атмосферном давлении до $\mathrm{1,3}\times {10}^{-4}$ 1 , 3 × 1 0 − 4 Па.

Механическая стойкость соединителя включает:

• синусоидальную вибрацию в диапазоне 1–5000 Гц;

• вибрационные ускорения до 300 м/с²;

• одиночные удары с ускорением до 5000 м/с²;

• многократные удары с ускорением до 350 м/с².

Где применяется разъём

ШРГ28П7ЭШ9 используется там, где требуется компактное, прочное и герметичное многоконтактное соединение с возможностью передачи сравнительно высоких токов. Типовые области применения включают:

• промышленную автоматику и щитовое оборудование;

• радиоэлектронные комплексы и измерительную аппаратуру;

• системы электропитания и управления;

• транспортное, специальное и испытательное оборудование;

• приборные модули, блоки связи и силовые цепи;

• оборудование, эксплуатируемое при вибрациях, ударах и температурных перепадах.

Например, семь контактов ШРГ28П7ЭШ9 могут использоваться для подключения трёхфазной силовой цепи, цепей управления, заземления и вспомогательных сигналов в одном резьбовом герметичном разъёме — при условии соответствия фактических токов, напряжений и схемы распайки требованиям проекта.

Что учитывать при подборе

При использовании ШРГ28П7ЭШ9 необходимо проверить совместимость с ответной частью по серии, условному размеру корпуса, расположению и сочетанию контактов. Также важны тип монтажа, допустимое сечение подключаемого проводника, наличие экранирования, условия герметизации корпуса оборудования и требуемая электрическая нагрузка.

Разъём ШРГ28П7ЭШ9 сочетает семь контактов диаметром 2,5 мм, рабочий ток до 25 А на контакт, напряжение до 850 В, резьбовую фиксацию и герметичное приборное исполнение. Благодаря этому он остаётся практичным решением для ответственных разъёмных соединений в промышленной и специализированной аппаратуре.
