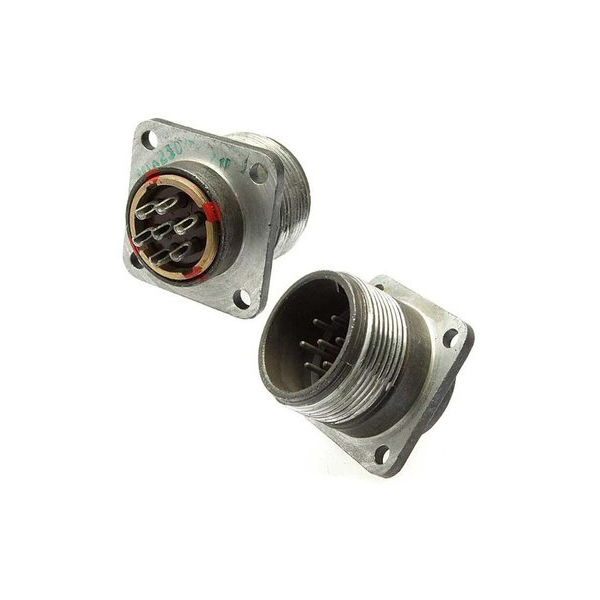

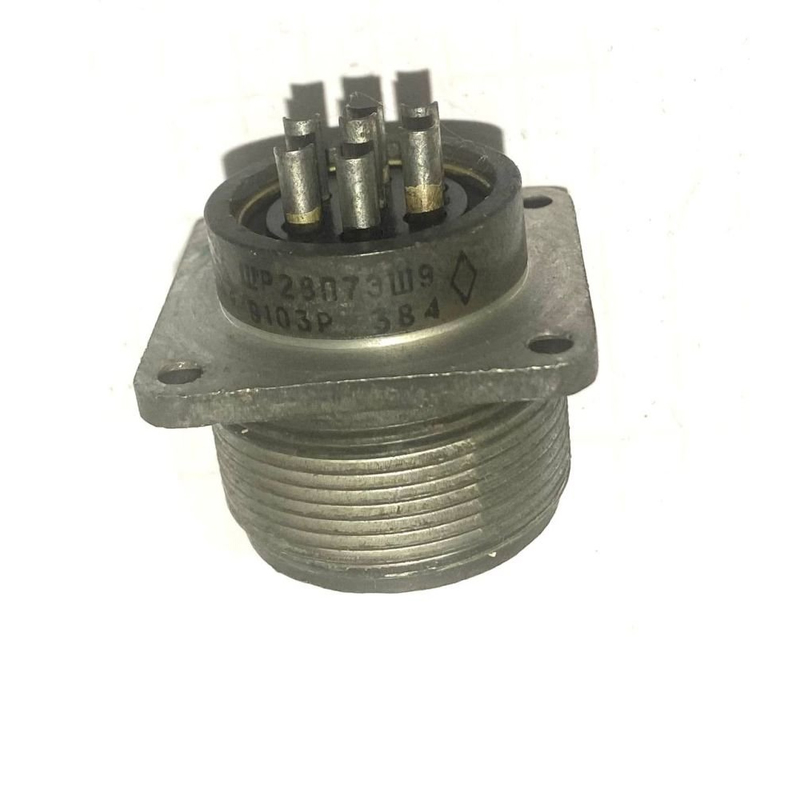

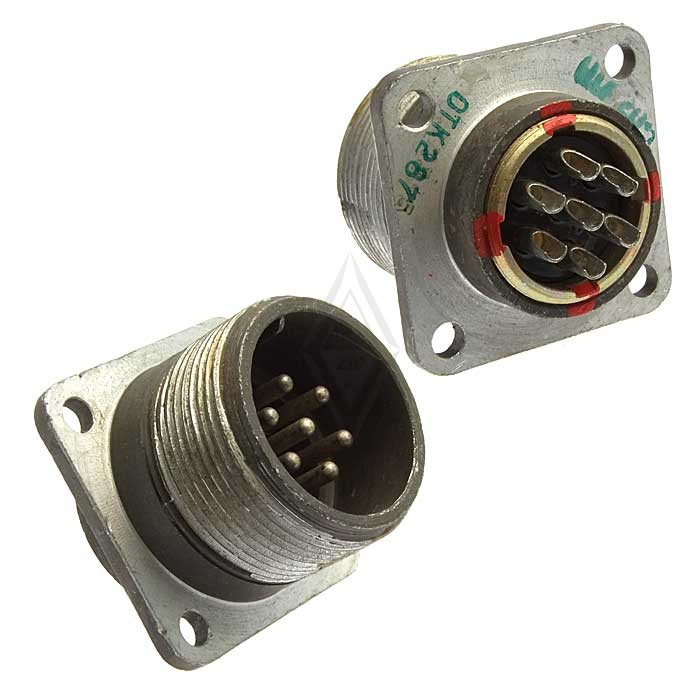

ШРГ28П7ЭШ9 — это герметичный низкочастотный цилиндрический штепсельный соединитель (коннектор) общего назначения, предназначенный для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

• ШРГ — тип соединителя: штепсельный, резьбовой, герметичный.

• 28 — условный размер корпуса (приблизительный диаметр около 28 мм).

• П — приборная часть без патрубка (приборная вилка).

• 7 — количество контактов.

• Э — вид гайки патрубка для экранированного кабеля.

• Ш — условное обозначение вилки.

• 9 — порядковый номер сочетания контактов и покрытия.

Соединитель имеет цилиндрический корпус из алюминиевого сплава, резьбовое сочленение и герметичное исполнение по перепаду давления до примерно 98 кПа (около 1 кгс/см²). Контакты — штыревые, с покрытием серебром, монтаж проводов осуществляется методом пайки непосредственно к контактам (объёмный монтаж).

Разъём рассчитан на постоянный и переменный ток частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Для контактов диаметром 2,5 мм типовая максимальная токовая нагрузка на один контакт — порядка 25–35 А, что позволяет использовать соединитель в цепях с довольно значительным током при надёжной коммутации.

Соединитель ШРГ28П7ЭШ9 относится к климатическому исполнению УХЛ и предназначен для работы в условиях нормальных климатических параметров, сопротивление изоляции в этих условиях составляет не менее 5000 МОм. Сочленение узла допускает многократные коммутации (около 500 циклов «сочленение–разъединение»), а гарантированная наработка и срок сохраняемости рассчитаны на десятки и сотни сотен часов работы и до 10–15 лет хранения соответственно.п.).
