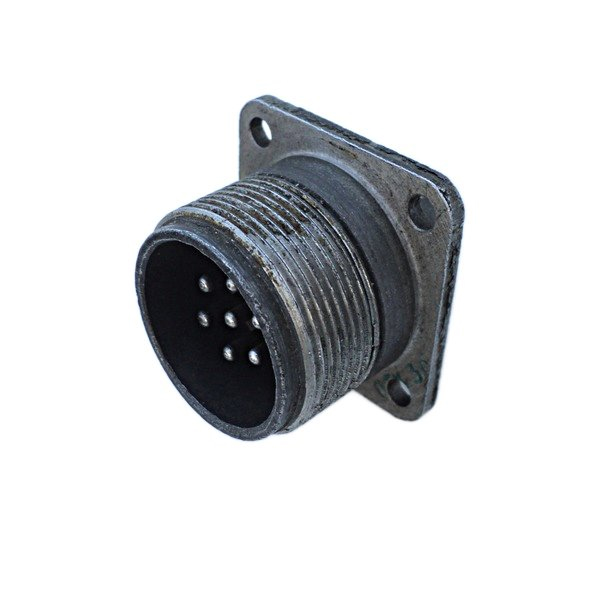

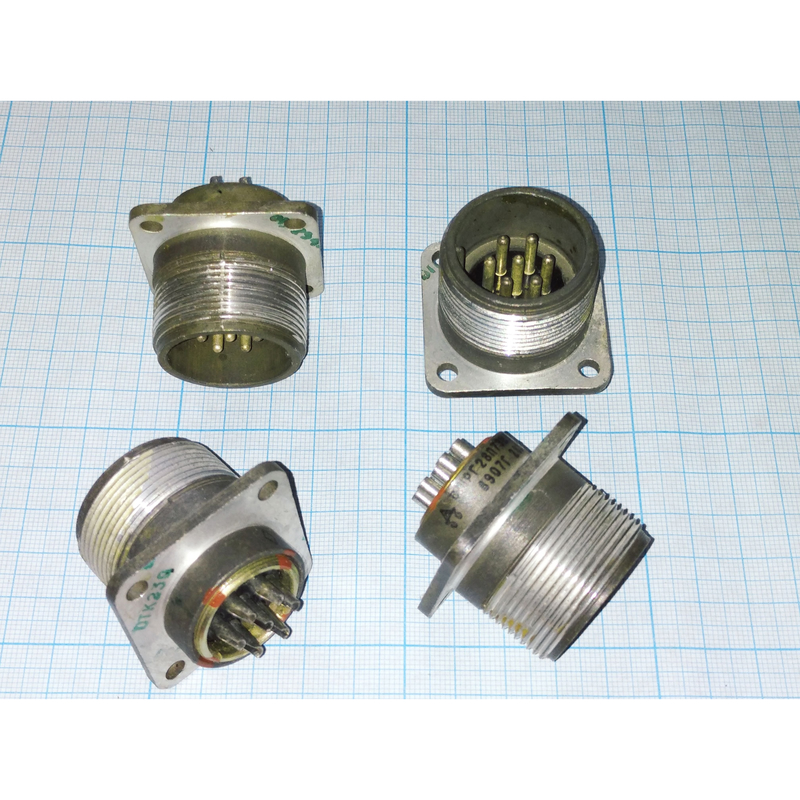

ШРГ28П7ЭШ9 — это приборная вилка, используемая в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общепромышленного назначения. Она используется для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). вилки блочные (приборные) ШРГ сочленяются с соответствующими кабельными частями соединителей СШР и ШР.

Обозначение :

• Ш — вилка.

• РГ - тип соединителя.

• Г - герметичный.

• 28 — условный размер корпуса.

• П — без патрубка.

• 7 — количество контактов.

• Э — для экранированного кабеля (отсутствует).

• 9 — сочетание контактов.

Технические характеристики :

• Рабочий ток: не более 25 А.

• Максимальное рабочее напряжение постоянного тока: не более 850 В.

• Диаметр контактов: 2,5 мм.

• Материал контактов: серебро.

• Сопротивление контактов: 1 мОм.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 ч.

• Срок сохраняемости: не менее 15 лет.

• Габаритные размеры: не более 63,3?40?40 мм.

• Габаритные размеры L W H: 40х40х42 mm.

Условия эксплуатации :

• Температура окружающего воздуха: от -60° С до +60° С.

• Смена температур с учетом температуры перегрева контактов: от -60° С до +110° С.

• Атмосферное пониженное рабочее давление: 1,3?10-4 Па.

• Синусоидальная вибрация: диапазон частот - от 1 Гц до 5000 Гц, ускорение - 300 м/с2.

• Ускорение механического удара одиночного действия - 5000 м/с2.

• Ускорение механического удара многократного действия - 350 м/с2.

• Ускорение линейной нагрузки - 2000 м/с2.

вилки ШРГ28П7ЭШ9 предназначены для внутреннего и наружного применения (при защите потребителем от пыли и воды) в климатическом исполнении УХЛ. Сочленение вилки — резьбовое. Метод монтажа — пайка.

В зависимости от вида приёмки вилки ШРГ28П7ЭШ9 бывают:

• отдел технического контроля - ШРГ28П7ЭШ9 ОТК

• особо стойкие (особо стабильные) - ОСШРГ28П7ЭШ9, ШРГ28П7ЭШ9 ОС

• приемка заказчика - ШРГ28П7ЭШ9 ПЗ

• военная приемка - ШРГ28П7ЭШ9 ВП
