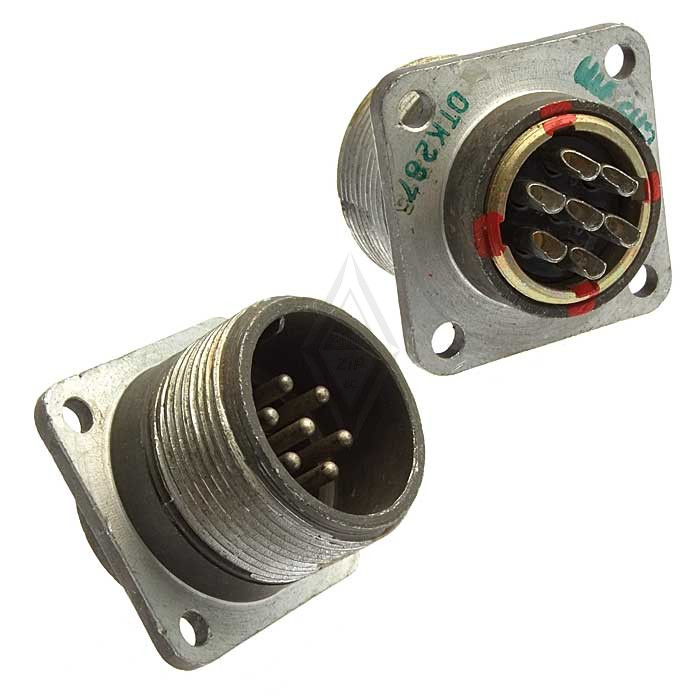

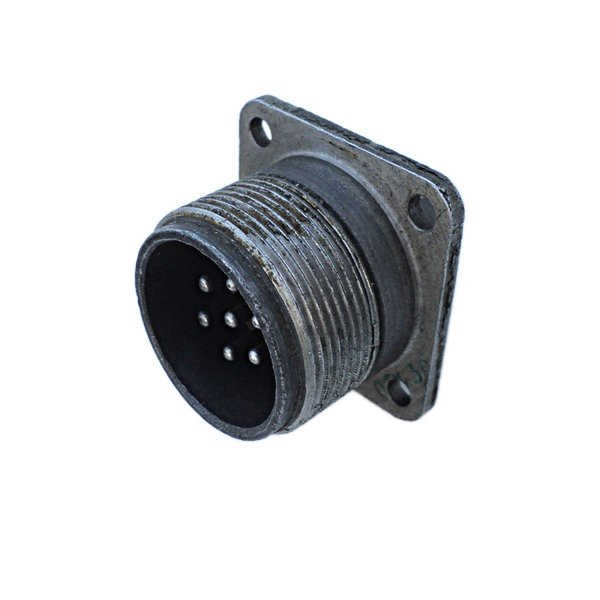

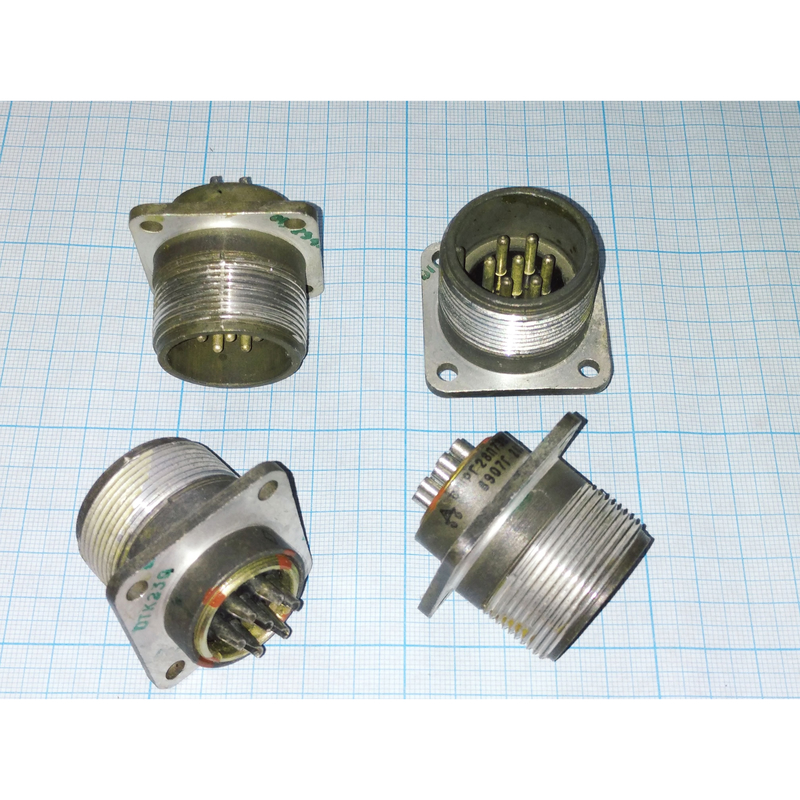

ШРГ28П7ЭШ9: герметичная приборная вилка для надежных электрических соединений

ШРГ28П7ЭШ9 — цилиндрический электрический соединитель серии ШРГ, выполненный в виде приборной вилки без патрубка. Разъем применяется в радиоэлектронной, радиотехнической и промышленной аппаратуре, где требуется стабильное многоконтактное соединение цепей питания и сигналов в сложных условиях эксплуатации.

Назначение ШРГ28П7ЭШ9

Вилка ШРГ28П7ЭШ9 предназначена для работы в цепях постоянного и переменного тока, включая сигналы частотой до 3 МГц. Конструкция изделия рассчитана на монтаж в составе оборудования и подключение к совместимым ответным частям цилиндрических разъемов серии ШР.

Соединитель используют в аппаратуре общего назначения, измерительных комплексах, системах управления, силовых блоках, оборудовании связи и других устройствах, которым необходимы прочные контакты и устойчивость к вибрационным, климатическим и механическим воздействиям. При наружном применении разъем требует дополнительной защиты от попадания пыли и воды.

Основные характеристики

Указанные параметры характерны для исполнения ШРГ28П7ЭШ9; при проектировании аппаратуры следует сверять требования конкретной документации и условия эксплуатации.

Конструкция и маркировка

Маркировка ШРГ28П7ЭШ9 отражает ключевые конструктивные признаки соединителя:

• ШРГ — серия герметичных цилиндрических разъемов.

• 28 — условный размер корпуса.

• П — приборное исполнение без патрубка.

• 7 — число контактов.

• Э — исполнение, связанное с применением экранированного кабеля в составе соединительной пары.

• Ш — штыревая часть, то есть вилка.

• 9 — сочетание контактов.

Корпус соединителя обычно изготавливается из алюминиевого сплава, а контакты имеют серебряное покрытие. Такое покрытие помогает сохранять низкое переходное сопротивление и стабильность электрического контакта при повторных соединениях. Поляризация корпуса одношпоночная, поэтому ответные части могут быть состыкованы только в корректном положении.

Устойчивость к внешним факторам

ШРГ28П7ЭШ9 рассчитан на применение при температуре окружающей среды от −60 до +60 °C. С учетом нагрева контактов изделие выдерживает смену температур в диапазоне от −60 до +110 °C. Также соединитель характеризуется устойчивостью к синусоидальной вибрации, механическим ударам и пониженному атмосферному давлению.

Герметичное исполнение позволяет ограничивать утечку воздуха: при перепаде давления до $\mathrm{9,8}\times {10}^4$ 9 , 8 × 1 0 4 Па ее скорость не должна превышать 2 л/ч. Это свойство важно для аппаратуры, работающей в условиях перепадов давления либо в герметизированных отсеках.

На что обратить внимание

При выборе и установке ШРГ28П7ЭШ9 важно проверить:

• совместимость вилки с ответной частью по серии, размеру корпуса и сочетанию контактов;

• соответствие электрической нагрузки допустимому току и напряжению;

• правильность схемы распайки семи контактов;

• качество пайки и отсутствие перегрева изоляционных элементов;

• условия вибрации, температуры, влажности и защиту соединения от загрязнений;

• корректную затяжку резьбового соединения при стыковке.

ШРГ28П7ЭШ9 объединяет герметичный корпус, семь штыревых контактов, резьбовую фиксацию и серебряное покрытие контактной группы. Благодаря этому соединитель подходит для оборудования, где критичны механическая прочность, устойчивость к внешним воздействиям и надежная передача электрических сигналов и питания.
