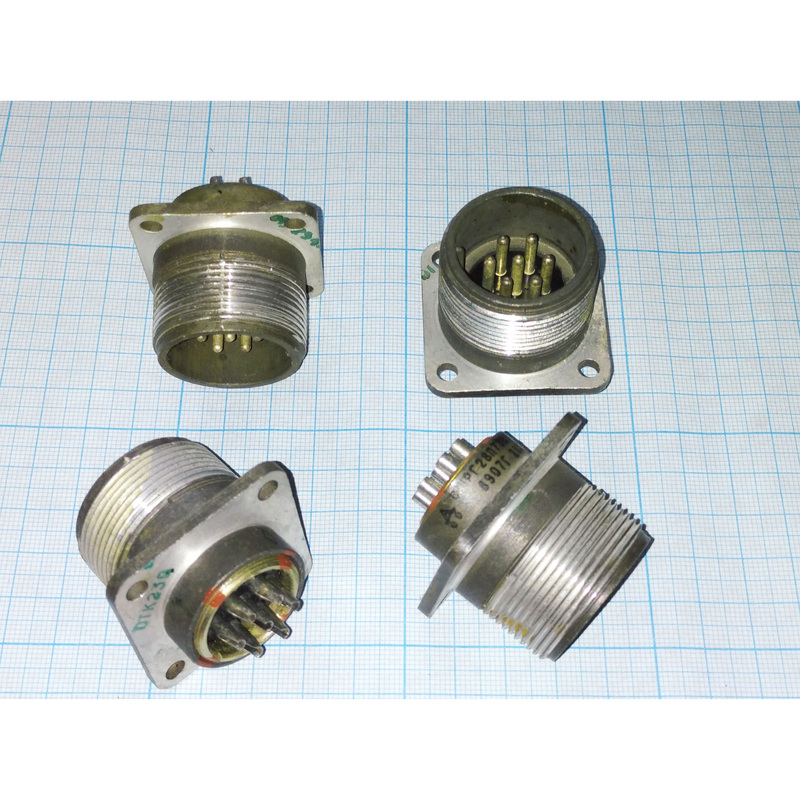

ШРГ28П7ЭШ — это цилиндрический низкочастотный электрический соединитель серии «ШРГ», выполненный в виде приборной вилки (вилка блочная) с 7 контактами, предназначенной для монтажа на панель приборной или радиотехнической аппаратуры.

• ШРГ — тип соединителя (цилиндрический электрический разъём).

• 28 — условный размер корпуса.

• П — конструктивное исполнение приборной части без патрубка.

• 7 — количество контактов.

• Э — тип гайки, предназначенной для экранированного кабеля (обеспечивает вывод экрана).

Корпус ШРГ28П7ЭШ обычно выполнен из алюминиевого сплава с оксидированным покрытием , изолятор — карболит (черного цвета), что обеспечивает хорошие электрические и механические свойства в условиях общепромышленного климата.
Контакты — штырьковые , круглого сечения, диаметром 1,5 мм , с извлекаемой конструкцией; контакты выполнены из латуни с серебряным покрытием. Крепление на панели — резьбовой сочленный механизм и монтажные отверстия; электрический монтаж выполняют пайкой на провода или печатную плату.

• Рабочий ток на один контакт — до 10 А (в зависимости от конкретной модификации и условий эксплуатации).

• Максимальное рабочее напряжение постоянного тока — до 850 В.

• Сопротивление контакта не превышает примерно 2,5 мОм для контактов Ø 1,5 мм.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Допустимое число сочленений–расчленений — около 500 циклов ; минимальная наработка — порядка 1000 часов.

Соединители серии ШРГ, включая исполнение ШРГ28П7ЭШ, предназначены для применения как внутри аппаратуры, так и наружно при условии дополнительной защиты от пыли и воды, в климатическом исполнении УХЛ (умеренный, холодный климат).
Рабочий диапазон температур охватывает примерно от −60 до +60 °C , допустимая относительная влажность — до 98% при +25 °C. Изделие устойчиво к значительным вибрационным и ударным нагрузкам, что позволяет использовать его в радиотехнических и промышленных системах с повышенными требованиями к механической стойкости.
