Назначение и область применения

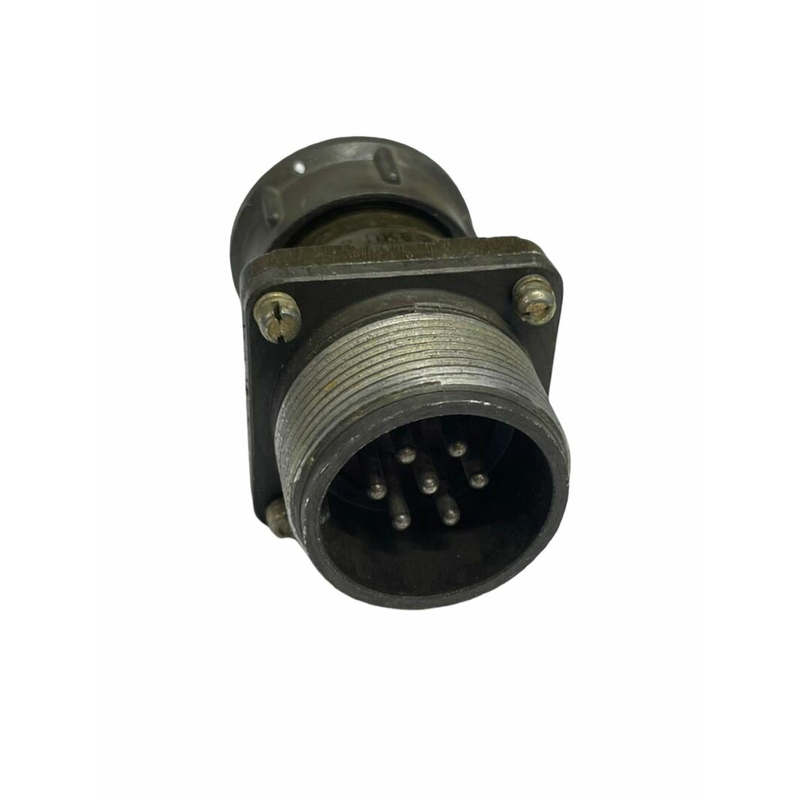

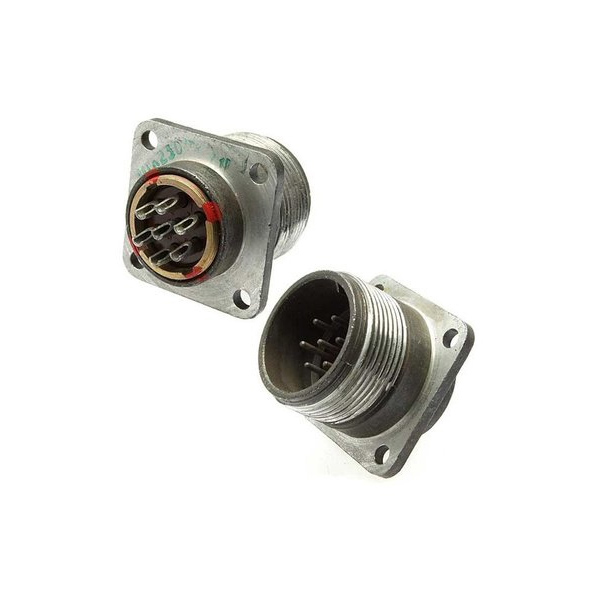

ШРГ28П6ЭШ5 — это приборная вилка (блочная часть) цилиндрического низкочастотного разъёма герметичного типа без патрубка. Она предназначена для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Вилка применяется во внутренних и наружных электрических схемах при условии защиты от пыли и влаги со стороны потребителя, в том числе в аппаратуре климатического исполнения УХЛ. Сочленяется с кабельными розетками типов СШР и ШР, образуя разъёмный контактный узел для передачи электрических сигналов и питания.

Конструкция без патрубка делает вилку удобной для установки непосредственно на блок или панель аппаратуры, где кабельный ввод не требуется на стороне вилки. Это типовое решение для приборных частей разъёмов серии ШРГ2, к которой относится изделие.

Подтверждённые технические характеристики

• Количество контактов — 6 штук диаметром 1,5 мм.
• Максимальный ток на контакт — 20 А, общий ток — 60 А.
• Сопротивление контакта — не более 2,5 мОм.
• Количество сочленений-расчленений — 500 циклов.
• Герметичность — скорость утечки воздуха не более 2 л/ч при давлении 9,8·10 в степени 4 Па.
• Температура эксплуатации — от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов — до плюс 110 градусов Цельсия.
• Вибрация — диапазон от 1 до 5000 Гц, ускорение до 300 метров на секунду в квадрате.
• Удары — одиночные до 5000 метров на секунду в квадрате, многократные до 350 метров на секунду в квадрате.
• Метод монтажа — пайка, покрытие контактов — серебро.
• Габариты — не более 63,3 на 40 на 40 мм.

Особенности конструкции и монтаж

Вилка относится к классу герметичных низкочастотных цилиндрических разъёмов. Герметичность обеспечивается конструкцией корпуса и оценивается по скорости утечки воздуха: не более 2 л/ч при давлении 9,8·10 в степени 4 Па. Такой показатель позволяет использовать изделие в схемах, где требуется защита от пыли и влаги.

Монтаж выполняется пайкой. Контакты имеют серебряное покрытие, что подтверждается приведёнными данными и обеспечивает стабильность переходного сопротивления на уровне не более 2,5 мОм. Шесть контактов диаметром 1,5 мм рассчитаны на ток до 20 А каждый при общем токе до 60 А.

Ресурс по количеству сочленений-расчленений составляет 500 циклов, что определяет область применения как разъёмное соединение для аппаратуры, требующей периодического подключения и отключения, а не постоянной коммутации под нагрузкой.

Условия эксплуатации

Изделие работоспособно в диапазоне температур от минус 60 до плюс 60 градусов Цельсия, а с учётом перегрева контактов — до плюс 110 градусов Цельсия. Вибрационные нагрузки допускаются в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Ударные нагрузки: одиночные — до 5000 метров на секунду в квадрате, многократные — до 350 метров на секунду в квадрате.

Указанные параметры соответствуют применению в аппаратуре климатического исполнения УХЛ и в схемах, защищённых от прямого воздействия пыли и влаги потребителем. Вилка предназначена для сочленения с кабельными розетками СШР и ШР.
