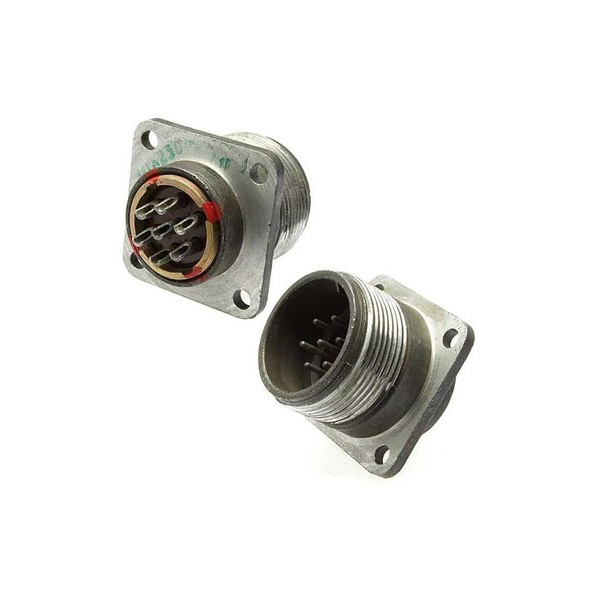

ШРГ28П6ЭШ3 — это цилиндрический герметичный разъём из серии ШРГ, предназначенный для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Он подходит для работы с экранированными кабелями в условиях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Расшифровка обозначения

• ШРГ — тип соединителя (герметичный, с гайкой).

• 28 — условный размер корпуса.

• П — конструктивное исполнение без патрубка (приборная вилка).

• 6 — число контактов.

• Э — гайка патрубка для экранированного кабеля.

• Ш — шпиндельное соединение.

• 3 — возможно, вариант контактов или модификация.

Технические характеристики

Соединители выдерживают синусоидальную вибрацию (5–5000 Гц, до 30 g), механические удары (до 1000 g однократно, 20 g многократно) и акустические шумы до 170 dB. Рабочая температура — от -60 до +70 °C, климатическое исполнение УХЛ, сопротивление изоляции не менее 5000 МОм.

Применение

Используется в аппаратуре для жёстких условий эксплуатации: повышенная влажность (до 98% при +25 °C), низкое давление (от 1,33×10⁻⁴ Па) и высокие нагрузки. Обеспечивает до 500 соединений-расчётов и наработку не менее 1000 часов.
