Назначение и область применения

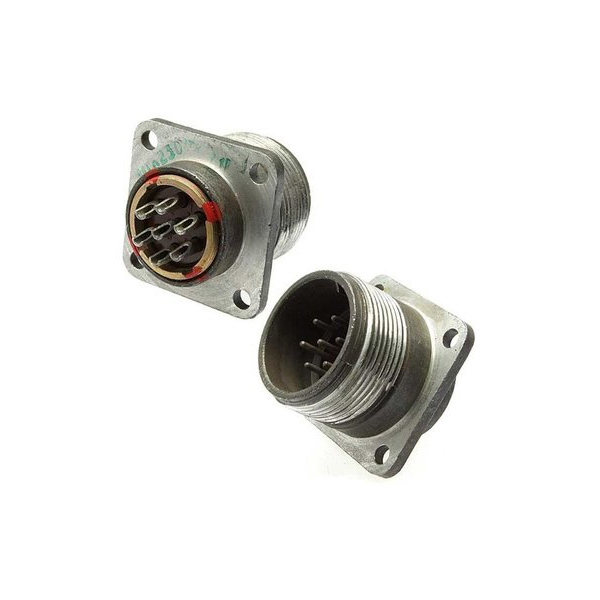

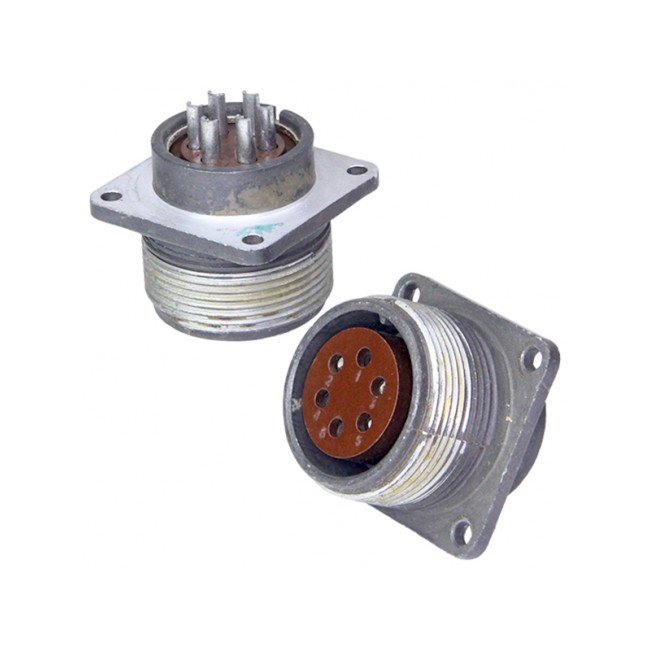

ШРГ28П6ЭШ Нур «5» — блочная (приборная) вилка электрического цилиндрического соединителя серии ШРГ. Она предназначена для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Вилка устанавливается непосредственно на прибор, блок или шасси, обеспечивая подключение цепей аппаратуры к ответной кабельной части.

Соединитель сочленяется с кабельными розетками типов ШР или СШР, предназначенными для неэкранированного кабеля. Такое сочетание позволяет собирать как отдельные узлы, так и целые жгуты и линии связи внутри промышленного и радиотехнического оборудования.

Расшифровка обозначения

• ШРГ — тип соединителя: герметичный разъём с резьбовым соединением.
• 28 — условный размер корпуса.
• П — конструктивное исполнение приборной части без патрубка.
• 6 — количество контактов: 6 штук диаметром 1,5 миллиметра.
• ЭШ — покрытие контактов серебром (Э) и исполнение приборной части (Ш).
• Нур «5» — маркировка производителя Нур и вариант исполнения с сочетанием контактов «5».

Подтверждённые технические особенности

Серия ШРГ28 рассчитана на высокие токовые нагрузки: максимальный ток достигает 20 ампер на контакт при общей нагрузке до 60 ампер. Сопротивление контакта при этом не превышает 2,5 миллиома, что снижает потери и нагрев в цепи.

Рабочее напряжение соединителя — до 850 вольт. Сопротивление изоляции составляет не менее 5000 мегаом. Ресурс работы включает не менее 500 циклов соединения и наработку не менее 1000 часов.

Климатическое исполнение УХЛ допускает эксплуатацию при температурах от минус 60 градусов до плюс 60 градусов по Цельсию со сменой до плюс 110 градусов, а также при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени паскаля.

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 герц с ускорением 300 метров на секунду в квадрате, одиночные удары до 5000 метров на секунду в квадрате и многократные удары до 350 метров на секунду в квадрате, а также линейные нагрузки до 2000 метров на секунду в квадрате.

Герметичность подтверждена при перепаде давления до 9,8 умноженное на 10 в четвёртой степени паскаля с утечкой не более 2 литров в час. Конструкция подходит для работы в условиях пыли и влаги при обеспечении соответствующей защиты.

Применение и монтаж

Вилка применяется в промышленной аппаратуре, включая системы отопления, вентиляции и кондиционирования (HVAC) и рефрижерации. Монтаж проводов выполняется пайкой; сечение подключаемых проводов — до 1,93 квадратного миллиметра. Резьбовое соединение обеспечивает механическую фиксацию сочленённой пары и стабильный электрический контакт.

Приёмка и комплектация

Приёмка изделия — «5». Данные о комплектации и стране производства в предоставленной информации не указаны.
