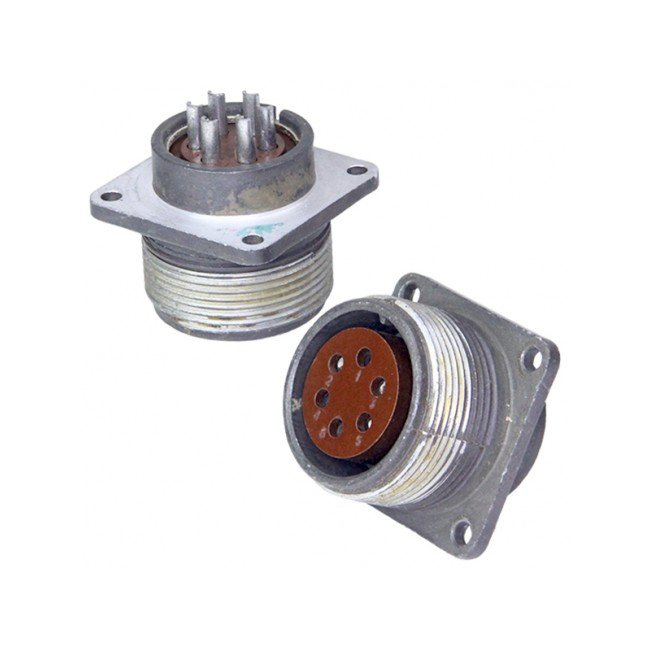

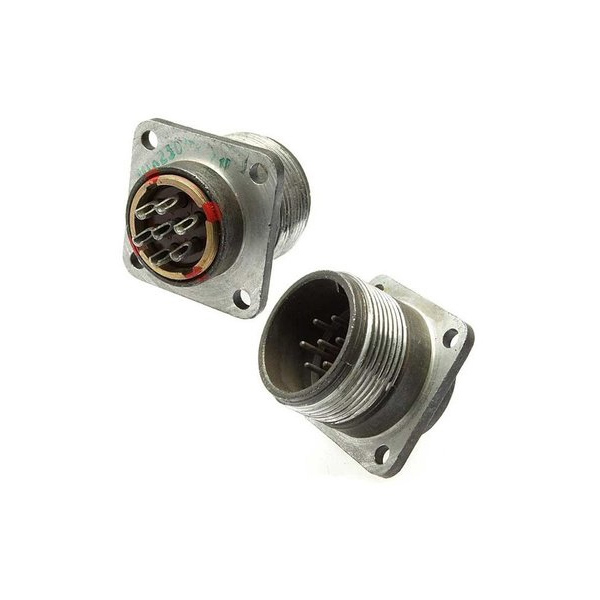

ШРГ28П6ЭШ5 — это вилка приборная блочного типа из серии герметичных цилиндрических соединителей ШРГ, предназначенная для радиоэлектронной и радиотехнической аппаратуры.

Основные характеристики

Соединитель имеет условный размер корпуса 28, 6 контактов диаметром 1,5 мм с серебряным покрытием и без патрубка (обозначение "П"). Рабочий ток — не более 10 А, максимальное напряжение постоянного тока — до 850 В, сопротивление контактов — не более 2,5 мОм.​

Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, количество сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов.

Герметичность обеспечивается при перепаде давления до 9,8·10^4 Па (скорость утечки воздуха — не более 2 л/ч), сочленение резьбовое, монтаж — пайка, габариты — не более 63,3×40×40 мм.​

Условия эксплуатации

Работает при температуре от -60°C до +60°C (с учетом перегрева контактов — до +110°C), пониженном давлении 1,3·10^{-4} Па и в климатическом исполнении УХЛ для внутреннего или наружного применения (с защитой от пыли и влаги).

Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (одиночный — 5000 м/с², многократный — 350 м/с²) и линейные нагрузки до 2000 м/с².​

Срок сохраняемости — не менее 15 лет.​
