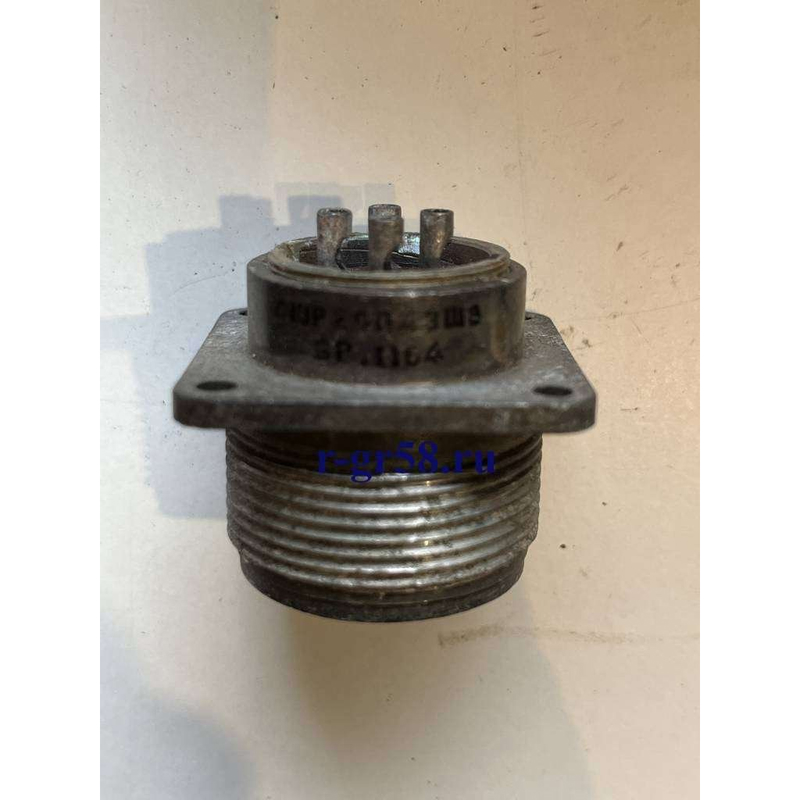

ШРГ28П4ЭШ8 — это вилка соединителя цилиндрического типа из серии СШРГ, предназначенная для надежного соединения в электрических цепях радиоэлектронной и радиотехнической аппаратуры.

Расшифровка обозначения

Обозначение расшифровывается так: СШРГ — тип герметичного специального соединителя низкочастотного ряда; 28 — условный размер корпуса; П — приборное исполнение без патрубка; 4 — количество контактов; Э — гайка патрубка для экранированного кабеля; Ш — блочный (приборный) вид корпуса; 8 — сочетание контактов.

Технические характеристики

Соединитель работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение), с рабочим током до 25 А. Он выдерживает вибрацию 5–5000 Гц с ускорением до 30 g, механические удары до 500 g, акустические шумы 170 дБ и температуры от -60 до +85 °C в климатическом исполнении УХЛ при влажности до 98%. Сопротивление контактов (с серебряным покрытием) не превышает 1 мОм, изоляции — 5000 МОм; монтаж — объемный пайкой, внутренний. +4

Применение

Используется как соединитель общего назначения во внутренней и наружной аппаратуре (с защитой от пыли и влаги), с резьбовым соединением и одношпоночной поляризацией для надежной фиксации.
