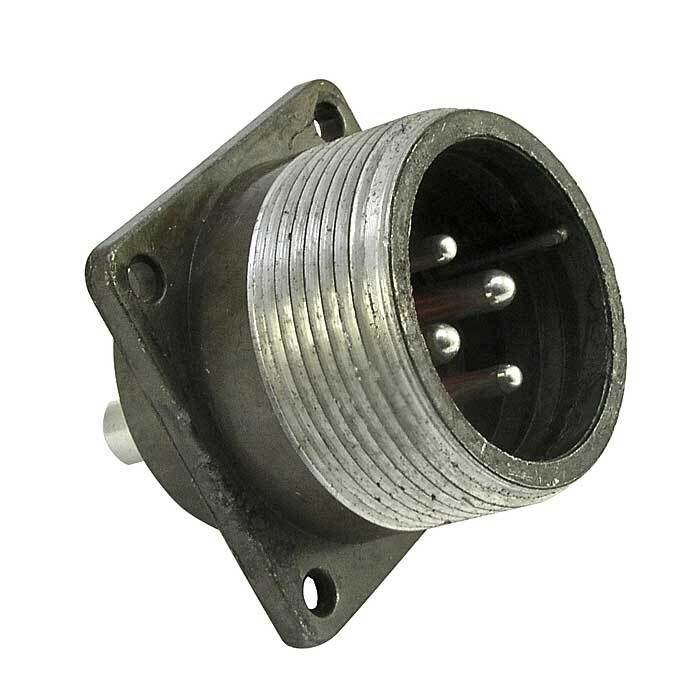

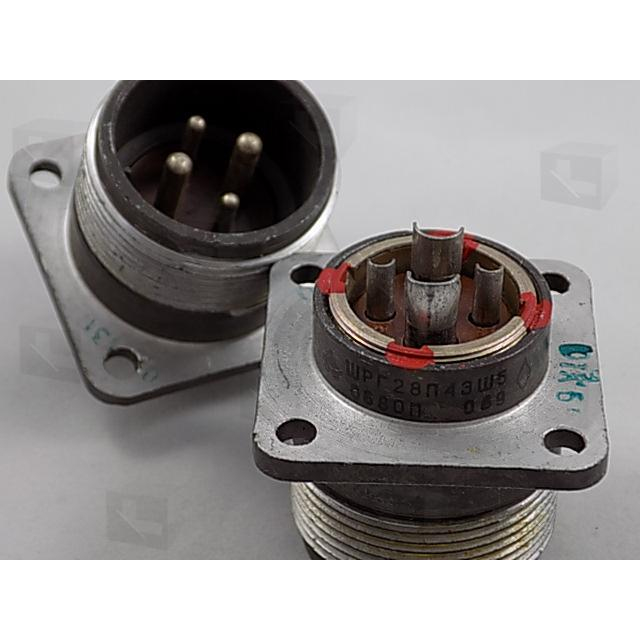

ШРГ28П4ЭШ

Цена:

1250 ₽

Технические характеристики

ШРГ28П4ЭШ

ШРГ28П4ЭШ — это герметичный цилиндрический низкочастотный разъём (розетка приборная без патрубка), предназначенный для радиоэлектронной и радиотехнической аппаратуры. Он используется как соединитель общего назначения в электрических цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В.

Характеристики

Рабочий ток: до 25 А на контакты диаметром 2,5 мм.
Климатическое исполнение: УХЛ, рабочая температура от -60 до +70 °C, работает при пониженном давлении до 1,3·10⁻⁴ Па.
Механическая стойкость: вибрация до 5000 Гц с ускорением 300 м/с², удар одиночный до 5000–10000 м/с², многократный до 200–350 м/с².

Конструкция

Условное обозначение расшифровывается как: СШРГ (тип герметичный), 28 (размер корпуса), П (приборное исполнение без патрубка), 4 (количество контактов? — в вариациях до 8), ЭШ (вид гайки/экранирования). Сочленение резьбовое, монтаж объёмный пайкой, поляризация одношпоночная, покрытие контактов серебром.

Применение

Предназначен для внутреннего и наружного монтажа (с защитой от пыли и влаги), в аппаратуре с жёсткими условиями: вибрация, удары, вакуум. Наработка минимум 1000 часов, до 500 соединений-расчленений.

Описание

СШРГ28П4ЭШ8

СШРГ28П4ЭШ8: особенности промышленного разъёма и сферы применения

Разъём СШРГ28П4ЭШ8 представляет собой специализированный электрический соединитель, предназначенный для создания надёжных разъёмных соединений в промышленном, приборостроительном и транспортном оборудовании. Такие компоненты применяются там, где важны стабильная передача сигналов и питания, механическая прочность соединения и устойчивость к внешним воздействиям.

Маркировка СШРГ28П4ЭШ8 используется для идентификации конкретного исполнения разъёма. При подборе устройства обычно учитывают тип корпуса, конструкцию контактов, вариант сочленения, способ монтажа, количество контактных позиций и требования к экранированию. Точная расшифровка обозначения должна сверяться с технической документацией на конкретное изделие и применяемую систему соединителей.

Где используют СШРГ28П4ЭШ8

Разъёмы данного типа востребованы в оборудовании, которое работает в условиях вибраций, регулярных подключений и повышенных требований к надёжности контактной группы. СШРГ28П4ЭШ8 может использоваться в следующих направлениях:

системах автоматики и управления;
контрольно-измерительных приборах;
промышленной электронике;
телекоммуникационных и сигнальных комплексах;
бортовом оборудовании транспорта;
энергетических установках;
испытательных стендах и лабораторных системах;
машиностроительных и производственных линиях.

Разъёмные соединения упрощают сборку оборудования, техническое обслуживание и замену отдельных модулей. При корректном монтаже они помогают снизить риск обрывов, нестабильного контакта и ошибок при подключении кабельных линий.

Ключевые требования при выборе

При использовании СШРГ28П4ЭШ8 важно ориентироваться не только на обозначение, но и на реальные параметры проекта. Для корректного выбора необходимо проверить совместимость ответной части, электрические характеристики контактов, допустимые условия эксплуатации и конструктивные размеры.

Особое значение имеют:

соответствие количества и назначения контактов электрической схеме;
совместимость вилки, розетки, кожуха и ответного соединителя;
тип монтажа — кабельный, приборный или панельный;
требования к защите от влаги, пыли, вибрации и механических нагрузок;
необходимость экранирования для чувствительных сигнальных цепей;
соблюдение технологии пайки, обжима или другого способа подключения проводников.

Неправильно подобранный разъём способен привести к несовместимости элементов, ухудшению качества сигнала или снижению надёжности всей системы. Поэтому перед установкой рекомендуется сопоставить маркировку изделия с конструкторской документацией и параметрами оборудования.

Монтаж и эксплуатация

Монтаж СШРГ28П4ЭШ8 следует выполнять аккуратно, не допуская перегрева контактов, повреждения изоляции кабеля и чрезмерной механической нагрузки на соединение. После подключения целесообразно проверить качество фиксации, отсутствие замыканий между контактами и соответствие распиновки электрической схеме.

В процессе эксплуатации разъём рекомендуется периодически осматривать. Внимание стоит уделять чистоте контактной части, состоянию уплотнительных элементов, целостности кабельного ввода и надёжности фиксации. Регулярное техническое обслуживание особенно важно для оборудования, работающего в условиях вибраций, перепадов температуры, загрязнения или высокой влажности.

Итог

СШРГ28П4ЭШ8 — практичное решение для построения надёжных разъёмных соединений в промышленной и специализированной технике. Его применение позволяет организовать удобное подключение кабелей и модулей, обеспечить обслуживаемость оборудования и поддерживать стабильную работу электрических цепей. Для максимальной эффективности необходимо учитывать точное исполнение разъёма, совместимость всех элементов системы и условия будущей эксплуатации.
