Назначение

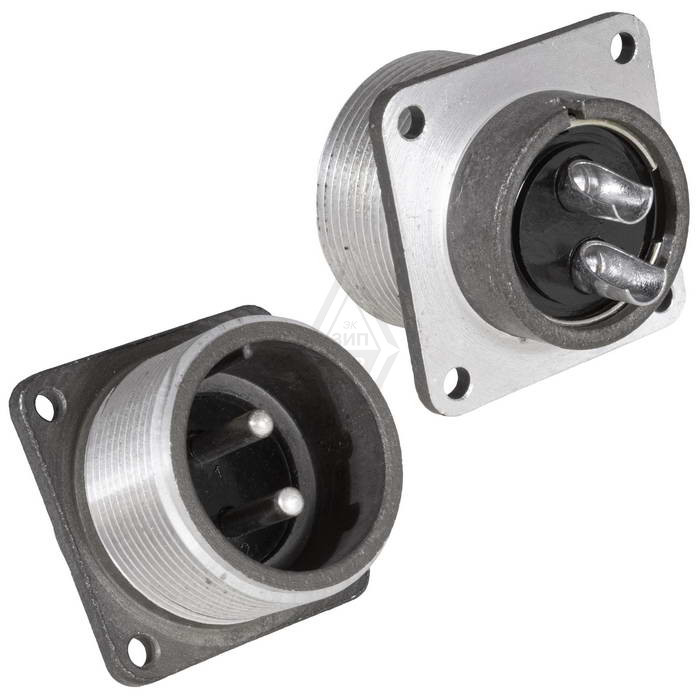

ШРГ28П2ЭШ7 — герметичная блочная вилка приборная из серии цилиндрических соединителей общего назначения. Изделие предназначено для радиоэлектронной и радиотехнической аппаратуры и обеспечивает надёжное электрическое соединение в условиях повышенных механических и климатических нагрузок, включая внутреннее и наружное применение при защите от пыли и влаги.

Артикул изделия — 11227. Категория — ШРГ2. Производитель — Копир.

Подтверждённые технические особенности

Электрические параметры

• Количество контактов — 2, диаметр каждого контакта — 3,5 мм.
• Рабочий ток — до 50 А на контакт, общая нагрузка — до 100 А.
• Максимальное напряжение постоянного тока — 850 В.
• Сопротивление контакта — не более 0,75 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Покрытие контактов — серебро.

Конструктивные параметры

• Метод монтажа — пайка.
• Сочленение — резьбовое.
• Габаритные размеры — около 63,3 на 40 на 40 мм, вариации до 60,2 на 38 на 38 мм в зависимости от модификации.
• Количество сочленений-расчленений — до 500 циклов.

Климатические и эксплуатационные параметры

• Климатическое исполнение — УХЛ.
• Температурный диапазон — от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов до плюс 110 градусов Цельсия.
• Пониженное давление — до 0,13 мПа.
• Герметичность — скорость утечки воздуха не более 2 литров в час при перепаде давления 9,8 умножить на 10 в четвёртой степени Па.
• Срок сохраняемости — не менее 15 лет.
• Минимальная наработка — 1000 часов.

Устойчивость к механическим воздействиям

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, механические удары — одиночный 5000 метров на секунду в квадрате и многократный 350 метров на секунду в квадрате, а также линейную нагрузку до 2000 метров на секунду в квадрате. Это делает вилку подходящей для надёжной работы в сложных условиях эксплуатации.

Расшифровка обозначения

1. ШРГ — тип, герметичный.
2. 28 — условный размер корпуса.
3. П2 — конструктивное исполнение приборной части с прямым патрубком.
4. Э — экранированный кабель.
5. Ш — вилка.
6. 7 — сочетание контактов: два контакта диаметром 3,5 мм.

Применение

Вилка применяется в составе цилиндрических соединителей общего назначения для коммутации цепей радиоэлектронной и радиотехнической аппаратуры. Резьбовое сочленение и герметичное исполнение обеспечивают стабильный контакт при вибрации, ударах и линейных перегрузках, а температурный диапазон и стойкость к пониженному давлению позволяют использовать изделие как внутри помещений, так и снаружи при соответствующей защите от пыли и влаги.

Монтаж выполняется пайкой, что требует соответствующей подготовки проводников и соблюдения температурных режимов пайки для сохранения покрытия контактов серебром. Ресурс до 500 циклов сочленения-расчленения определяет области применения, где не требуется частое разъединение соединения.
