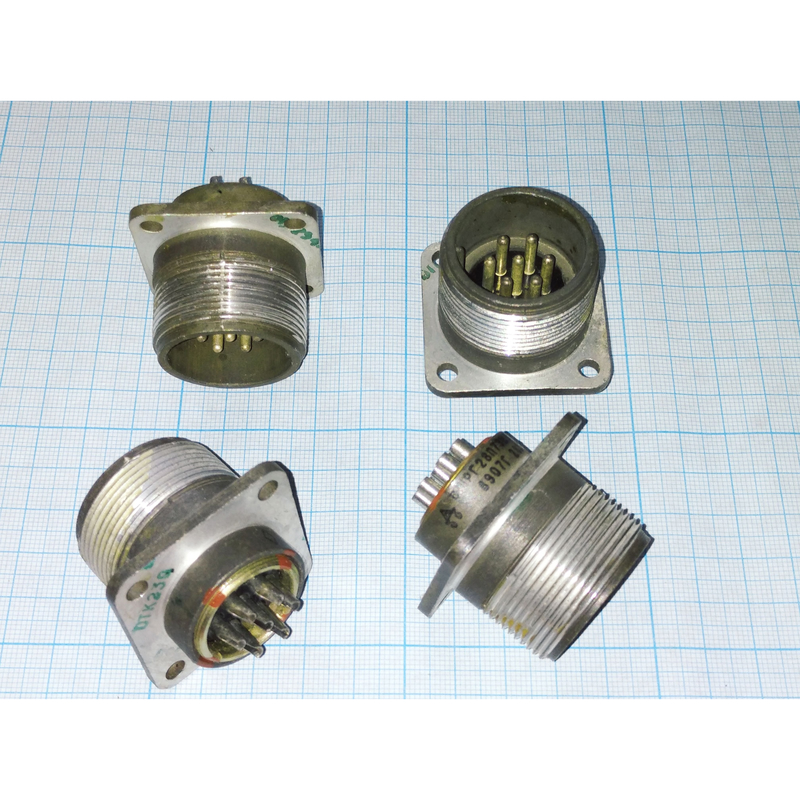

ШРГ28П2ЭШ7 (часто позиционируется как «Вилка блочная „5“») — это цилиндрический низкочастотный соединитель типа ШРГ, предназначен для блочного (аппаратного) соединения электрических цепей в радиоэлектронной аппаратуре общего назначения.

Назначение и область применения

• ШРГ28П2ЭШ7 применяется в схемах постоянного и переменного тока (частотой до порядка 1–3 МГц) с амплитудой напряжения до 850 В и используется для межблочного соединения модулей, блоков питания и приборных сборок.

• Конструкция рассчитана на эксплуатацию в условиях повышенных вибраций и ударных нагрузок, что делает её типичной для промышленной и военной/оборонной аппаратуры СССР и стран‑преемниц.

Конструкция и габариты

• Соединитель имеет цилиндрический корпус из алюминиевого сплава марки А‑22, изолятор выполнен из карболита, контакты — штыревые, с покрытием серебром (Ag).

• Габаритные размеры около 38×38×40 мм, вилка блочная без кожуха, с резьбовым методом сочленения (сопряжение с розеткой‑гнездом).

Контактная часть и электрические параметры

• 2 контакта диаметром 3,5 мм, тип набора «7», что в линейке ШР/ШРГ соответствует паре силовых штырь‑гнездо.

• Сопротивление контакта не более 0,75 мОм, сопротивление изоляции в нормальных условиях не менее 5000 МОм, что обеспечивает стабильную работу при токах порядка 50 А на контакт и до 100 А суммарно.

Климатические и механические условия

• Рабочий диапазон температур от −60 до +60 °С, влажность до 98% при +25 °С, допускается работа в условиях пониженного и повышенного атмосферного давления.

• Вибрация синусоидальная до 300 м/с² в диапазоне 1–5000 Гц, одиночные удары до 5000 м/с², многократные — до 350 м/с²; количество сочленений‑расчленений не менее 500 циклов, минимальная наработка 1000 часов.

Обозначение и маркировка

• В обозначении «ШРГ28П2ЭШ7»:

  • ШРГ — серия низкочастотных цилиндрических соединителей,

  • 28 — условный размер корпуса,

  • П — конструктивное исполнение приборной (блочной) части,

  • 2Э — 2 силовых контакта,

  • Ш7 — тип контактного набора (2 штыря Ø 3,5 мм).

• На корпусе обычно наносится маркировка «ШРГ28П2ЭШ7» и указание «Сделано в СССР», климатическое исполнение УХЛ.
