ШРГ28П2ЭШ7: герметичная приборная вилка для силовых и сигнальных цепей

ШРГ28П2ЭШ7 — цилиндрический низкочастотный герметичный электрический соединитель в исполнении приборной (блочной) вилки. Разъём применяется для надёжного разъёмного соединения кабелей, приборов, блоков и узлов в цепях постоянного и переменного тока, где важны механическая прочность, устойчивость к внешним воздействиям и стабильные электрические параметры.

Соединитель рассчитан на эксплуатацию в радиоэлектронной, измерительной, промышленной и специальной аппаратуре. Конструкция с резьбовой фиксацией предотвращает самопроизвольное рассоединение при вибрации и ударных нагрузках.

Конструктивное исполнение ШРГ28П2ЭШ7

Маркировка ШРГ28П2ЭШ7 отражает основные конструктивные признаки изделия:

• ШРГ — серия герметичных цилиндрических соединителей.

• 28 — условный размер корпуса.

• П — приборное, или блочное, исполнение без патрубка.

• 2 — конструктивный вариант приборной части.

• Э — исполнение, рассчитанное на применение с экранированным кабелем.

• Ш7 — контактная вставка с двумя штыревыми контактами диаметром 3,5 мм.

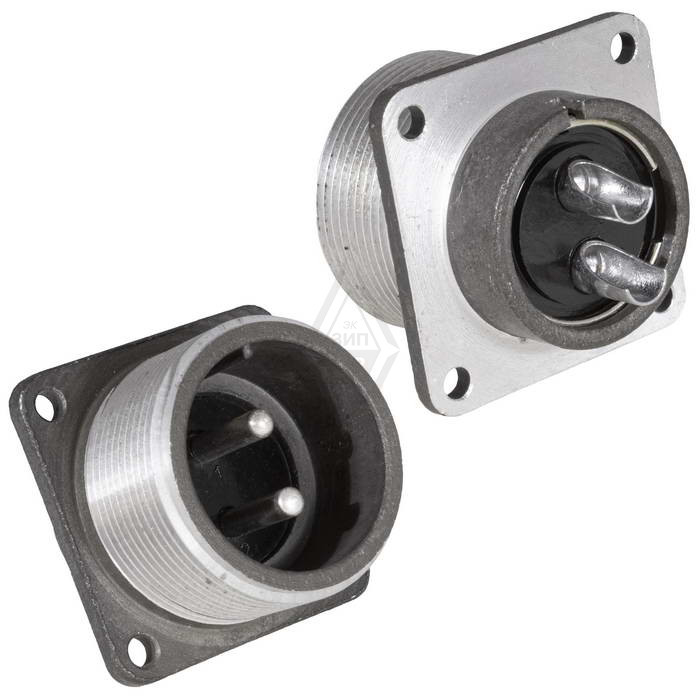

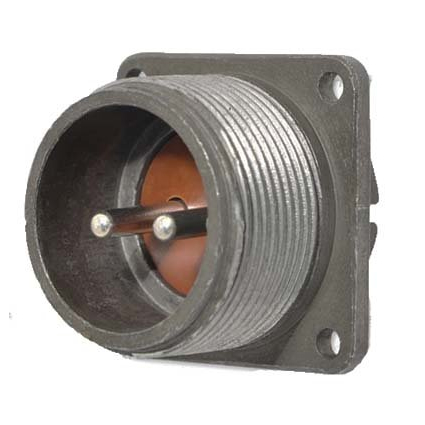

ШРГ28П2ЭШ7 представляет собой вилку, устанавливаемую на корпус оборудования, панель или блок. Сопрягаемая часть обеспечивает создание разъёмного электрического соединения с резьбовым сочленением и одношпоночной поляризацией корпуса. Такая поляризация исключает неправильную ориентацию при подключении.

Основные технические характеристики

Указанные показатели характерны для исполнения ШРГ28П2ЭШ7; при проектировании аппаратуры технические параметры следует сверять с документацией на конкретную партию и применяемыми техническими условиями.

Преимущества герметичного разъёма

ШРГ28П2ЭШ7 востребован в оборудовании, для которого критичны электрическая надёжность и прочность разъёмного соединения.

• Высокая токовая нагрузка. Два контакта диаметром 3,5 мм рассчитаны на передачу тока до 50 А на контакт, поэтому соединитель подходит для питания и силовых цепей.

• Герметичная конструкция. Исполнение серии ШРГ помогает ограничить влияние внешней среды на контактную группу и изоляционные элементы.

• Низкое переходное сопротивление. Серебряное покрытие контактов способствует стабильному контакту и уменьшает потери в соединении.

• Резьбовая фиксация. Соединение устойчиво к расстыковке при вибрациях, линейных ускорениях и механических ударах.

• Работа с экранированным кабелем. Обозначение «Э» указывает на конструктивную совместимость с экранированными кабельными линиями, что важно для снижения электромагнитных помех.

• Монтаж пайкой. Паяное подключение проводников формирует надёжный электрический контакт при правильном соблюдении технологии монтажа.

Области применения

Приборная вилка ШРГ28П2ЭШ7 может использоваться в составе оборудования, работающего в условиях вибраций, температурных перепадов, механических нагрузок и повышенных требований к надёжности соединений. Типичные направления применения:

• промышленная автоматика и электроприводы;

• системы питания и распределения электроэнергии;

• измерительные комплексы и лабораторные установки;

• радиоэлектронная и радиотехническая аппаратура;

• транспортное, авиационное и специализированное оборудование;

• шкафы управления, приборные блоки и силовые модули;

• кабельные сборки с
