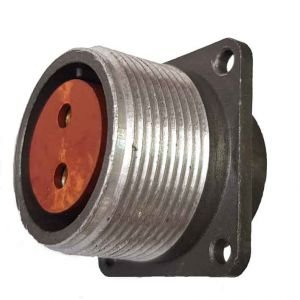

ШРГ28П2ЭШ7: герметичная приборная вилка для ответственных электрических соединений

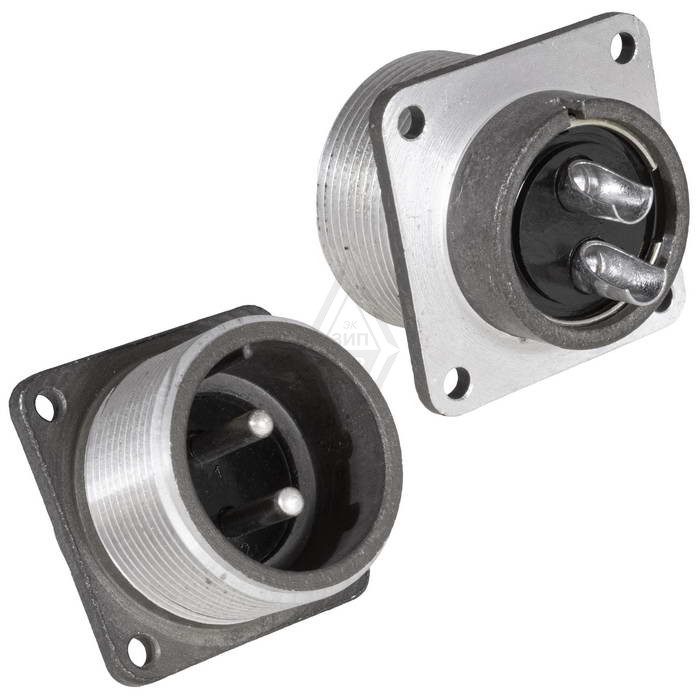

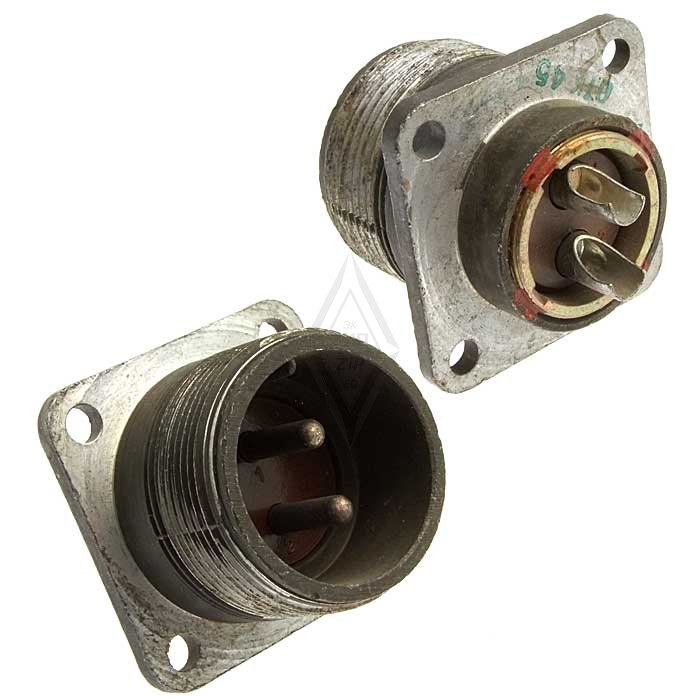

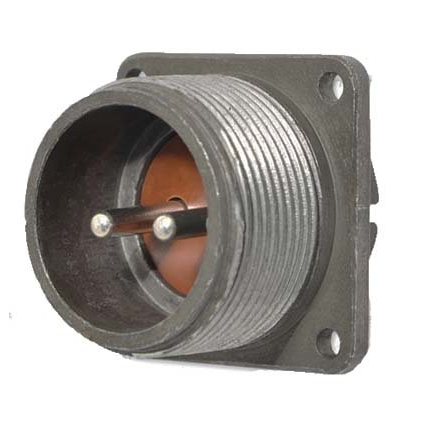

ШРГ28П2ЭШ7 — низкочастотный цилиндрический герметичный соединитель серии ШРГ, выполненный в виде приборной (блочной) вилки. Изделие предназначено для надежного соединения и разъединения электрических цепей в составе радиоэлектронной, промышленной и специальной аппаратуры, где важны устойчивость контакта, герметичность и стойкость к внешним механическим воздействиям.

Разъем применяется для объемного монтажа внутри аппаратуры, шкафов управления, измерительных комплексов, силовых и сигнальных устройств. Резьбовая фиксация сочлененного положения уменьшает риск самопроизвольного разъединения при вибрации, ударах и переменных нагрузках.

Конструкция и расшифровка

Маркировка ШРГ28П2ЭШ7 указывает на основные конструктивные особенности изделия:

Вилка ШРГ28П2ЭШ7 выполнена без патрубка и предназначена для установки на панель, корпус или конструктивный элемент оборудования. Для соединителей данной серии характерны резьбовое сочленение, одношпоночная поляризация корпуса и серебряное покрытие контактных элементов. Это помогает обеспечить корректную ориентацию при подключении и снизить переходное сопротивление в рабочей цепи.

Основные технические характеристики

ШРГ28П2ЭШ7 рассчитан на применение в цепях постоянного и переменного тока частотой до 3 МГц. Допустимое рабочее напряжение достигает 850 В, что позволяет использовать разъем не только в сигнальных, но и в ряде силовых и комбинированных электрических цепей.

Для исполнения с двумя контактами приводятся следующие параметры:

• Количество контактов — 2.

• Максимальный рабочий ток — до 50 А.

• Максимальное рабочее напряжение постоянного тока — до 850 В.

• Диаметр контактов — 3,5 мм.

• Покрытие контактов — серебро.

• Сопротивление контакта — до 0,75 мОм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Способ присоединения проводников — пайка.

• Количество циклов сочленения и расчленения — до 500.

• Минимальная наработка — 1000 часов.

Габаритные размеры для данного варианта указываются на уровне не более 63,3 × 40 × 40 мм. Монтажные и присоединительные размеры корпуса включают резьбу $M33\times \mathrm{1,5}$ M 33 × 1 , 5 ; в справочных данных также приведены размеры A = 30 мм, B = 40 мм, D = 28 мм и L = 43,4 мм.

Работа в сложных условиях

Герметичное исполнение делает ШРГ28П2ЭШ7 подходящим для аппаратуры, которая эксплуатируется при перепадах температуры, вибрационных нагрузках или пониженном атмосферном давлении. Разъем рассчитан на климатическое исполнение УХЛ и работу при температуре окружающей среды от −60 до +60 °C. При учете нагрева контактов допустимая смена температур составляет от −60 до +110 °C.

Соединитель демонстрирует высокую механическую стойкость:

• Синусоидальная вибрация — в диапазоне от 1 до 5000 Гц при ускорении до 300 м/с².

• Одиночные механические удары — до 5000 м/с².

• Многократные механические удары — до 350 м/с².

• Линейная нагрузка — до 2000 м/с².

• Работоспособность при пониженном давлении — до $\mathrm{1,3}\times {10}^{-4}$ 1 , 3 × 1 0 − 4 Па.

Такие характеристики важны для транспортного, промышленного, измерительного, радиотехнического и другого оборудования, в котором соединитель должен сохранять электрическую целостность цепи при неблагоприятных воздействиях.

Где применяется ШРГ28П2ЭШ7

Разъем ШРГ28П2ЭШ7 используют для коммутации проводов, кабелей, отдельных узлов и блоков электро- и радиоаппаратуры. Двухконтактная конфигурация подходит, например, для передачи питания, подключения силовой линии, организации цепи управления или соединения отдельных частей оборудования через разъемное интерфейсное соединение.

При подборе ответной части необходимо проверить совместимость по серии, размеру корпуса, числу и расположению контактов, поляризации, типу соединения и требованиям к герметичности. Особое внимание следует уделить сечению подводимых проводников, расчетному току, рабочему напряжению и технологии пайки — это напрямую влияет на нагрев контактов и надежность всего соединения.
