Назначение соединителя ШРГ20ПКП4ЭШ8

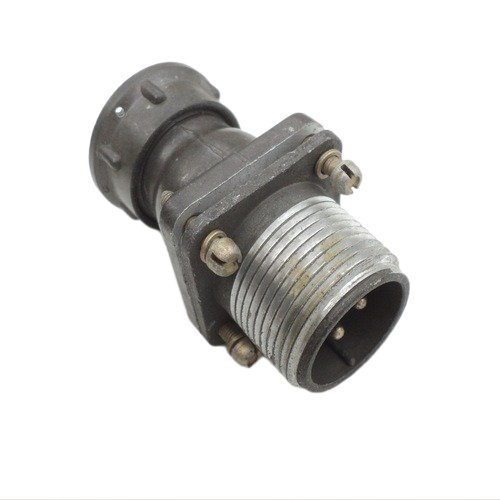

ШРГ20ПКП4ЭШ8 — герметичный низкочастотный цилиндрический соединитель-вилка, предназначенный для объёмного монтажа и оснащённый резьбовым сочленением. Изделие относится к серии ШРГ и применяется в радиоэлектронной и радиотехнической аппаратуре в качестве разъёма общего назначения. Каталожное назначение позиции указано как переход, что отражает роль приборной части соединителя в составе разъёмного узла.

Вилка используется там, где требуется надёжное крепление, защита от воздействия внешней среды и стабильный электрический контакт при вибрации и перепадах температуры. Конструкция рассчитана на кабельные и приборные соединения в аппаратуре, для которой важны герметичность и прочность сочленения.

Расшифровка обозначения ШРГ20ПКП4ЭШ8

Маркировка изделия построена по позиционному принципу и содержит сведения об основных конструктивных признаках:

• ШРГ — тип соединителя;
• 20 — условный размер корпуса;
• ПКП — конструктивное исполнение приборной части, а именно переходник;
• 4 — количество контактов;
• Э — гайка патрубка для экранированного кабеля;
• Ш — контакты типа «вилка»;
• 8 — сочетание контактов.

Таким образом, обозначение однозначно указывает на четырёхконтактную вилку с приборным переходником и элементом крепления экранированного кабеля.

Подтверждённые особенности и технические параметры

Среди конструктивных особенностей изделия заявлены герметичное исполнение, резьбовое соединение, одношпоночная поляризация корпуса, объёмный монтаж пайкой и контакты с серебряным покрытием. Перечисленные свойства обеспечивают защиту от внешней среды и правильную ориентацию ответных частей при сочленении.

Основные технические параметры:

• количество контактов — 4;
• максимальное рабочее напряжение — до 850 В;
• сопротивление изоляции — не менее 5000 МОм;
• сопротивление контактов — не более 2,5 МОм;
• рабочий ток для данного исполнения указывается в карточке изделия как до 25 А.

Условия эксплуатации

Изделие рассчитано на работу в следующих условиях:

• температура окружающей среды — от минус 60 до плюс 60 градусов Цельсия;
• синусоидальная вибрация — в диапазоне от 1 до 5000 Гц;
• ударные нагрузки — до 5000 метров на секунду в квадрате при одиночном ударе;
• минимальная наработка — 1000 часов;
• количество сочленений и расчленений — 500 циклов.

Сочетание герметичного корпуса, резьбового крепления и стойкости к вибрации и ударам делает соединитель пригодным для ответственных узлов, где недопустимы самопроизвольное раскрытие стыка и потеря контакта.

Применение

ШРГ20ПКП4ЭШ8 применяют в радиоэлектронной и радиотехнической аппаратуре для кабельных и приборных соединений. Объёмный монтаж пайкой позволяет использовать вилку в блоках, где проводники подводятся непосредственно к контактам, а гайка патрубка под экранированный кабель обеспечивает механическое закрепление экрана и защиту линии связи.

Одношпоночная поляризация исключает неправильное сочленение, что важно при сборке многожильных жгутов и приборных кабелей. Резьбовое соединение удерживает стык при механических воздействиях, а герметичное исполнение ограничивает проникновение влаги и пыли. Указанные свойства определяют применение разъёма в аппаратуре, работающей в условиях вибрации, ударов и перепадов температуры, в том числе в составе переходных узлов между приборной и кабельной частями.

Комплектация и сведения о товаре

В карточке товара указаны наименование ШРГ20ПКП4ЭШ8 ВИЛКИ, артикул 41386, категория ШРГ2 и год 91. Производитель в предоставленных данных не указан. Сведения о комплектации, сертификатах, стандартах, гарантии и стране производства в карточке отсутствуют.
