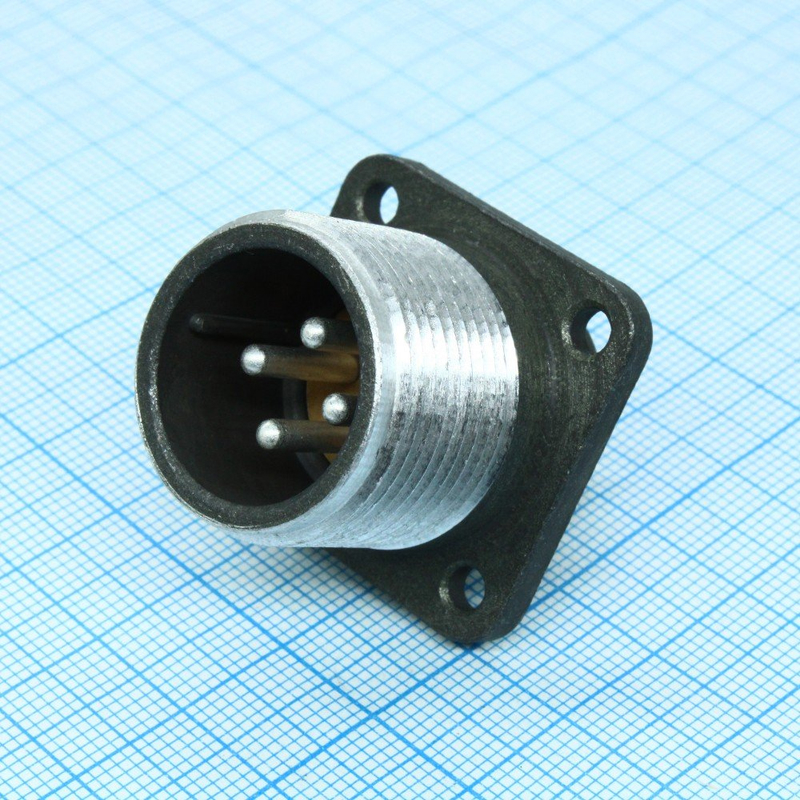

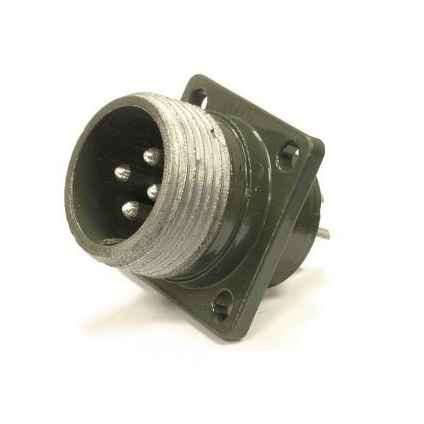

ШРГ20ПК4НШ4 представляет собой блочную вилку с кожухом типа «5» из серии низкочастотных цилиндрических соединителей ШРГ, предназначенную для радиоэлектронной и радиотехнической аппаратуры. Это приборная часть с прямым патрубком для неэкранированного кабеля, имеющая 4 контакта с покрытием серебром (обозначение "НШ").

Основные характеристики

Соединитель рассчитан на рабочий ток до 10 А и подходит для цепей постоянного и переменного тока (до 3000 кГц, амплитуда до 850 В). Он выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные) и линейные нагрузки до 2000 м/с².

Условия эксплуатации

Температурный диапазон — от -60°C до +60°C (с учетом перегрева контактов до +110°C), а также пониженное давление до 1,3·10⁻⁴ Па. Климатическое исполнение УХЛ позволяет использовать его внутри и снаружи аппаратуры при защите от пыли и влаги.

Конструкция и применение

Расшифровка: ШРГ — тип, 20 — условный размер корпуса, ПК — блочное исполнение с прямым патрубком, 4 — число контактов, НШ — неэкранированный кабель с серебряным покрытием, 4 — вариант кожуха «5» (прямой). Такие вилки применяются в промышленной электронике для надежного соединения блоков.

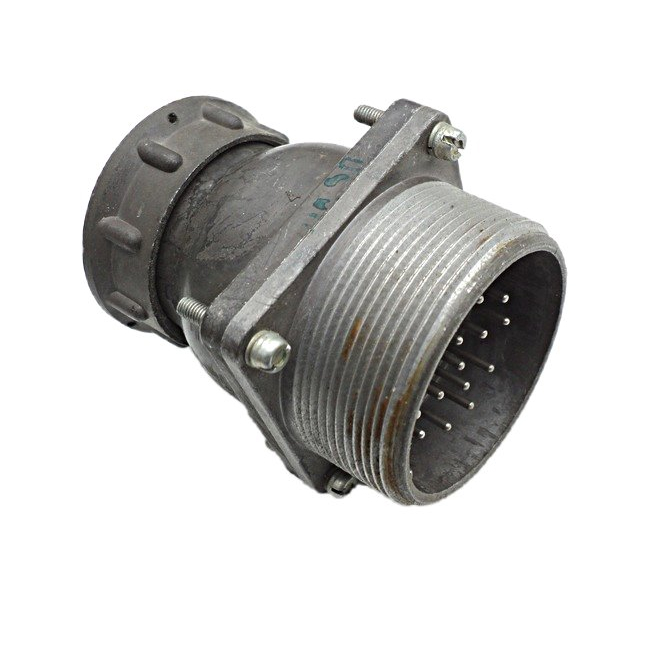

Изображение показывает типичную конструкцию блочной вилки серии ШР с разбором элементов: корпусом, контактной группой и фиксаторами.
