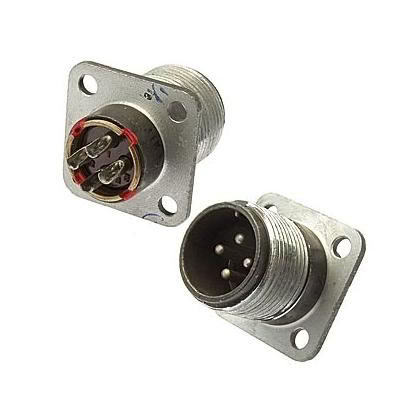

ШРГ20П4ЭШ8Н — это низкочастотный цилиндрический электрический разъём (вилка приборная) из серии ШРГ, предназначенный для соединения экранированных кабелей в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Расшифровка обозначения

• ШРГ — тип соединителя (негерметичный, для экранированных кабелей).

• 20 — условный размер корпуса.

• П — приборная часть без патрубка.

• 4 — количество контактов (диаметр каждого Ø 2,5 мм).

• ЭШ — гайка патрубка для экранированного кабеля, с шайбой.

• 8 — код, указывающий на контакты Ø 2,5 мм.

• Н — покрытие контактов никелем.

Технические характеристики

Разъём имеет 4 контакта с сопротивлением не более 1–2 мОм и максимальной токовой нагрузкой 25 А на контакт (общая — до 100 А).

• Рабочая температура: от -60°C до +60°C (с учётом перегрева контактов до +110°C).

• Синусоидальная вибрация: 1–5000 Гц, до 300 м/с² (30 g).

• Механический удар: до 5000 м/с² (500 g) одиночный, 350 м/с² (35 g) многократный.

• Сопротивление изоляции: не менее 5000 МОм.

• Количество сочленений-расчленений: 500 циклов.

• Минимальная наработка: 1000 часов.

• Климатическое исполнение: УХЛ (для умеренного и холодного климата), пониженное давление до 1,3×10⁻⁴ Па.

Применение

Используется в промышленных и приборных системах для надёжного соединения кабелей, устойчив к вибрациям, ударам и экстремальным температурам.
