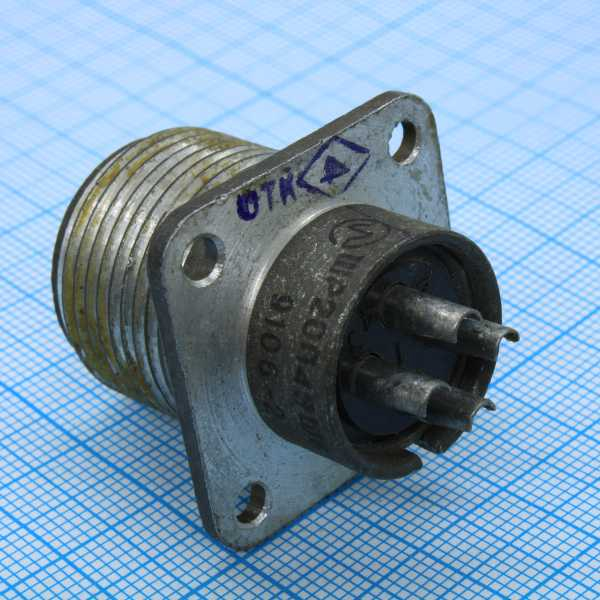

ШРГ20П4ЭШ8 — это герметичная цилиндрическая блочная (приборная) вилка из серии соединителей ШРГ, предназначенная для разъёмного соединения кабелей и проводов в электрических цепях постоянного и переменного тока.

Этот тип соединителя используется во внутренних и наружных монтажах (при дополнительной защите от пыли и воды) в составе электронных и электротехнических устройств, в том числе в условиях УХЛ‑климата. Соединители ШРГ рассчитаны на монтаж с экранированными или неэкранированными проводами и кабелями при напряжении до 850 В (амплитудное значение) и относятся к герметичным, ударо‑ и вибропрочным разъёмам.

• ШРГ — тип цилиндрического соединителя (ШР‑ряд, герметичный).

• 20 — условный размер корпуса.

• П — приборная (блочная) часть без патрубка.

• 4 — количество контактов.

• Э — гайка патрубка для экранированного кабеля.

• Ш — контактная часть типа вилка.

• 8 — сочетание контактов: 4 контакта диаметром 2,5 мм.

• Количество контактов — 4 шт. , диаметр каждого контакта — 2,5 мм.

• Максимальный ток на один контакт — до 25 А , общая токовая нагрузка на соединитель — до 100 А.

• Максимальное напряжение цепи — до 850 В (амплитудное значение).

• Сопротивление контакта — не более 1 мОм , сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Диапазон рабочих температур — примерно от −60 °C до +60 °C , с учётом перегрева контактов до +110 °C.

• Герметичный корпус выдерживает пониженное атмосферное давление до порядка 10⁻⁴ Па.

• Выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с² (≈30 g).

• Механический удар (одиночный) — до 5000 м/с² (≈500 g) , многократный удар — до 350 м/с² (≈35 g).

• Габаритные размеры вилки ШРГ20П4ЭШ8 — около 43,4 × 32 × 32 мм.

• Корпус имеет резьбовое сочленение с розеткой, поляризация корпусов — одношпоночная.

• Метод соединения контактов — пайка проводов в контактных гнёздах ; покрытие контактов, как правило, серебро или никель.
