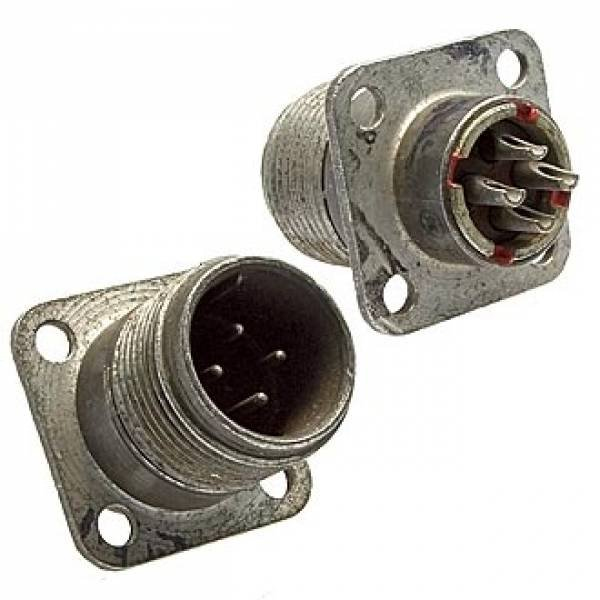

ШРГ20П4ЭШ4 ВИЛКИ 2020г «5»

Цена:

700 ₽

Технические характеристики

ШРГ20П4ЭШ4 – это герметичная приборная (вила) цилиндрическая штепсельная часть разъёма типа ШРГ, предназначенная для использования в электрических цепях постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре, в том числе в условиях повышенных механических нагрузок и широкого диапазона температур. Ниже – краткий обзор по ключевым параметрам и особенностям.

ШРГ – тип цилиндрического герметичного штепсельного соединителя.
20 – условный размер корпуса.
П – конструктивное исполнение приборной части без патрубка.
П4Э – указывает на количество контактов и экранированный кабель.
Ш4 – вилка с четырьмя контактами диаметром 1,5 мм.

Количество контактов: 4 штуки, диаметром 1,5 мм.
Максимальная токовая нагрузка на один контакт – не более 10 А; суммарный ток зависит от сочетания и режима, но обычно для типа 4×1,5 мм ориентировочно до 40 А в совокупности.
Амплитудное значение напряжения цепи – до 850 В постоянного тока.
Сопротивление контакта не более примерно 2,5 мОм, сопротивление изоляции в нормальных климатических условиях – не менее 5000 МОм.

Корпус – герметичный, рассчитан на применение в климатическом исполнении УХЛ; используется как во внутреннем, так и во внешнем монтаже (при дополнительной защите от пыли и воды).
Сочленение с розеткой – резьбовое, обеспечивает надёжную фиксацию и виброустойчивость.
Метод подключения проводников – пайка; допускается монтаж в блочно‑модульных конструкциях.
Габаритные размеры примерно 43,4×32×32 мм, что позволяет использовать разъём в компактных блок‑модулях.

Количество сочленений‑расчленений – не менее 500 циклов.
Минимальная наработка – порядка 1000 часов в заданных режимах.
Срок сохраняемости без потери характеристик – не менее 15 лет при хранении по нормам.
Диапазон температур эксплуатации – обычно от −60 °C до +60 °C (точное значение может зависеть от конкретного ТУ и варианта исполнения).
Устойчивость к вибрации: синусоидальная вибрация в диапазоне 1–5000 Гц с ускорением до 300 м/с², кратковременные удары – до 5000 м/с² одиночного действия и 350 м/с² многократного действия.
Разъём рассчитан на работу в условиях пониженного атмосферного давления (до 1,3·10⁻⁴ Па).

Если скажете, где именно планируете применять ШРГ20П4ЭШ4 (нагрузка, температура, требования к вибро‑ и герметичности), можно подобрать более точные рекомендации по использованию и подбору пары «вилка–розетка».

Описание

Назначение изделия

ШРГ20П4ЭШ4 ВИЛКИ «5» (артикул 11200) — герметичная приборная вилка цилиндрического штепсельного соединителя типа ШРГ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Разъём применяется в устройствах, работающих при повышенных механических нагрузках, в широком диапазоне температур и при пониженном атмосферном давлении.

Соединитель относится к категории ШРГ2. Он рассчитан на использование как во внутреннем, так и во внешнем монтаже. При внешней установке требуется дополнительная защита от пыли и воды.

Конструктивное исполнение и маркировка

Маркировка ШРГ20П4ЭШ4 содержит следующие признаки:

ШРГ — тип цилиндрического герметичного штепсельного соединителя;
20 — условный размер корпуса;
П — конструктивное исполнение приборной части без патрубка;
П4Э — указание на количество контактов и экранированный кабель;
Ш4 — вилка с четырьмя контактами диаметром 1,5 мм.

Корпус герметичный, климатическое исполнение УХЛ. Сочленение с ответной розеткой резьбовое: оно обеспечивает надёжную фиксацию и виброустойчивость. Монтаж проводников выполняется пайкой, допускается установка в блочно-модульных конструкциях.

Электрические характеристики

количество контактов — 4 штуки;
диаметр контактов — 1,5 мм;
максимальная токовая нагрузка на один контакт — не более 10 А;
суммарный ток для конфигурации 4×1,5 мм ориентировочно — до 40 А в совокупности;
амплитудное значение напряжения цепи — до 850 В постоянного тока;
сопротивление контакта — не более примерно 2,5 мОм;
сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Суммарный ток зависит от конкретного сочетания контактов и режима работы.

Механическая и климатическая устойчивость

габаритные размеры примерно 43,4×32×32 мм;
количество сочленений-расчленений — не менее 500 циклов;
минимальная наработка — порядка 1000 часов в заданных режимах;
срок сохраняемости без потери характеристик — не менее 15 лет при хранении по установленным нормам;
диапазон температур эксплуатации — от −60 °C до +60 °C;
устойчивость к синусоидальной вибрации — диапазон 1–5000 Гц с ускорением до 300 м/с²;
устойчивость к ударам — до 5000 м/с² одиночного действия и 350 м/с² многократного действия;
работоспособность при пониженном атмосферном давлении — до 1,3·10−4 Па.

Применение и эксплуатационные рекомендации

Разъём предназначен для работы в составе радиоэлектронной и радиотехнической аппаратуры, в том числе в условиях повышенных механических нагрузок и широкого диапазона температур. Благодаря резьбовому сочленению и герметичному корпусу он подходит для блочно-модульных конструкций, где требуется стабильное контактное соединение при вибрациях и ударах.

При подборе ответной розетки необходимо учитывать нагрузку, температуру, требования к вибро- и герметичности. Точные значения параметров могут уточняться по конкретному ТУ и варианту исполнения.

Изделие имеет приёмку «5». Партия выпущена в 2020 году. Артикул для заказа — 11200.
