Назначение

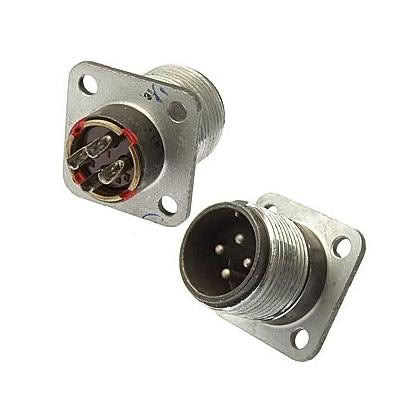

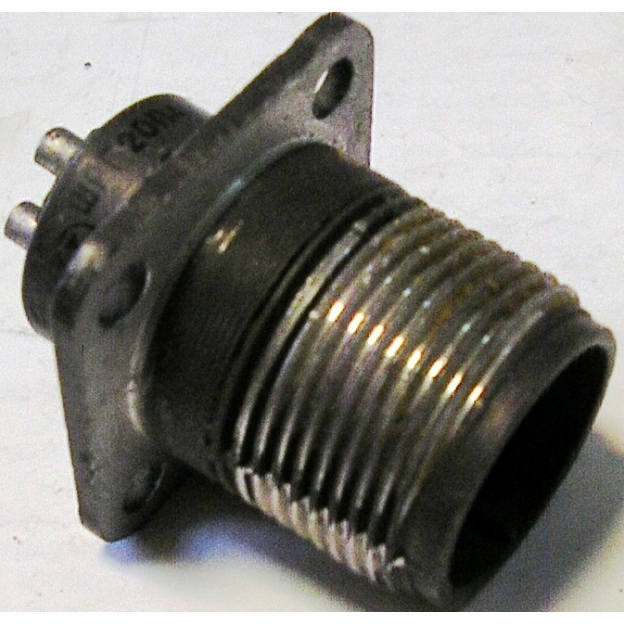

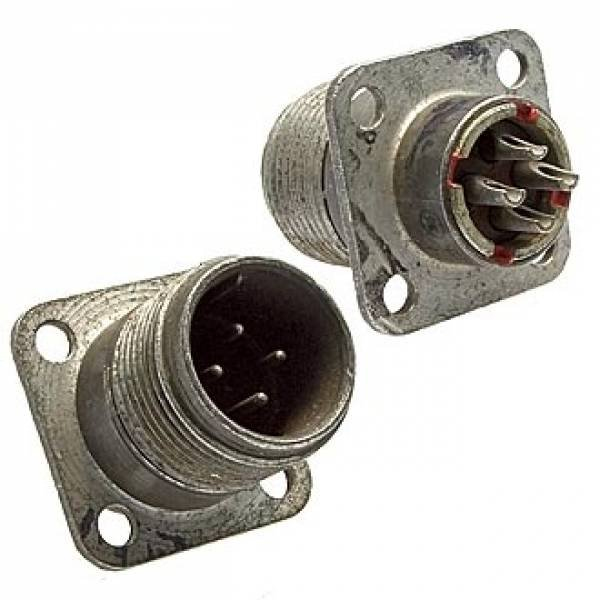

ШРГ20П4ЭШ4 «5» — вилка приборная из серии низкочастотных цилиндрических соединителей ШРГ общего назначения. Изделие предназначено для коммутации электрических цепей радиоэлектронной и радиотехнической аппаратуры. Соединитель применяется в составе разъемных соединений, где требуется надежный контакт при умеренных токах и напряжениях.

Модель имеет 4 контакта диаметром 1,5 мм, прямое исполнение без патрубка. Модификация «5» обозначает спецификацию исполнения, отраженную в приемке изделия. Артикул изделия — 11199.

Конструктивные особенности и маркировка

Изделие относится к условному размеру корпуса 20. Контактная группа выполнена в приборном исполнении П4, экранированный вариант обозначен ЭШ4. Расшифровка маркировки:

• ШРГ — тип герметичного соединителя;
• 20 — условный размер корпуса;
• П4 — 4 контакта в приборном исполнении;
• ЭШ4 — экранированный вариант с конкретной компоновкой;
• «5» — спецификация исполнения.

Технический чертеж показывает боковой и фронтальный виды с габаритными размерами, что позволяет уточнить посадочные и присоединительные параметры корпуса.

Электрические параметры

Соединитель рассчитан на рабочее напряжение до 850 В постоянного или переменного тока частотой до 3 МГц. Максимальная токовая нагрузка на контакт составляет 20 А. Рабочий ток на контакт — не более 10 А, суммарный ток может достигать 40 А.

Электрические параметры действительны при эксплуатации в пределах указанных климатических и механических условий.

Механическая прочность и условия эксплуатации

Изделие выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением 300 м/с², удары одиночного действия до 5000 м/с² и линейное ускорение 2000 м/с². Минимальная наработка составляет 1000 часов. Количество сочленений-расчленений — 500. Срок сохраняемости — 15 лет.

Температурный диапазон — от минус 60 °C до плюс 60 °C с учетом перегрева контактов до плюс 110 °C. Изделие работает при пониженном давлении до 1,3·10⁻⁴ Па. Климатическое исполнение УХЛ допускает эксплуатацию в умеренном и холодном климате, включая внутреннее и наружное применение при защите от пыли и влаги.

Приемка и год партии

Приемка изделия обозначена индексом «5». Год партии — 2020.

Применение

Вилка ШРГ20П4ЭШ4 «5» используется в составе низкочастотных цилиндрических соединителей общего назначения. Она подходит для радиоэлектронной аппаратуры и радиотехнических устройств, где необходима разъемная коммутация экранированных цепей.

При выборе ответной части необходимо учитывать условный размер корпуса 20, число контактов 4 и исполнение П4, а также экранированный вариант ЭШ4. Прямое исполнение без патрубка определяет монтажное положение и способ подвода кабеля.
