Назначение и область применения

ШРГ20П3ЭШ7 ВИЛКИ «5» — это герметичный низкочастотный цилиндрический электрический разъём приборного или блочного исполнения. Изделие предназначено для коммутации цепей в радиоэлектронной аппаратуре, в том числе при размещении в условиях, где требуется защита от пыли и влаги. Разъём рассчитан на работу во внутренних и наружных условиях при соответствующем климатическом исполнении УХЛ.

Соединитель применяется для сочленения экранированных кабелей и жгутов, обеспечивая разборное контактное соединение. Благодаря герметичному исполнению он может использоваться в блоках и приборах, где предъявляются повышенные требования к герметичности и стабильности электрических контактов.

Конструктивное исполнение и маркировка

Обозначение ШРГ20П3ЭШ7 расшифровывается следующим образом:

• ШРГ — тип герметичного соединителя;
• 20 — условный размер корпуса;
• П3 — конструктивное исполнение, приборная часть;
• Э — гайка патрубка для экранированного кабеля;
• Ш — вилка со штыревыми контактами;
• 7 — сочетание контактов: 3 контакта диаметром 2,5 мм.

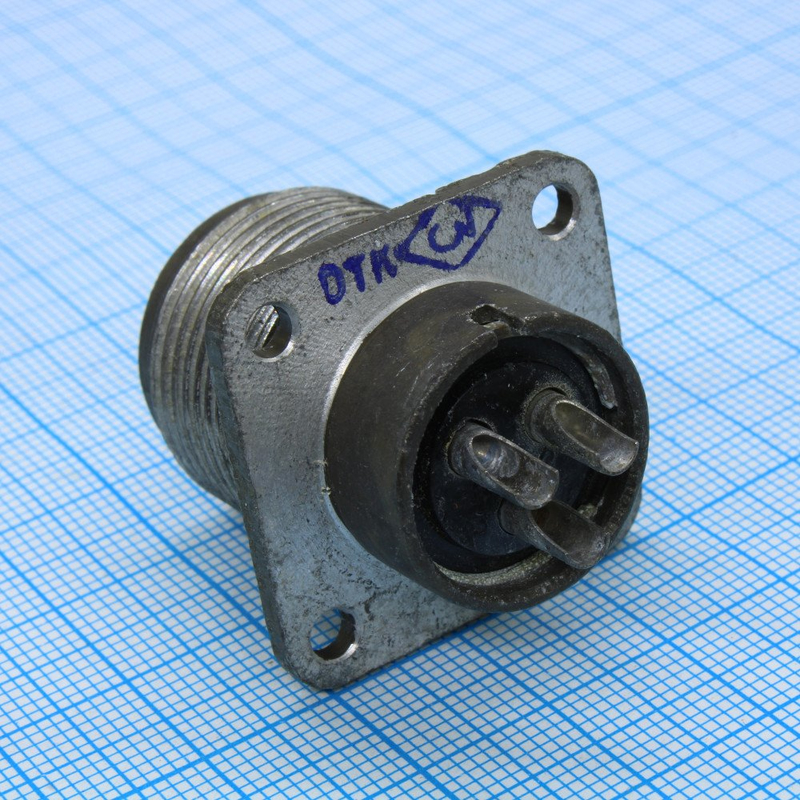

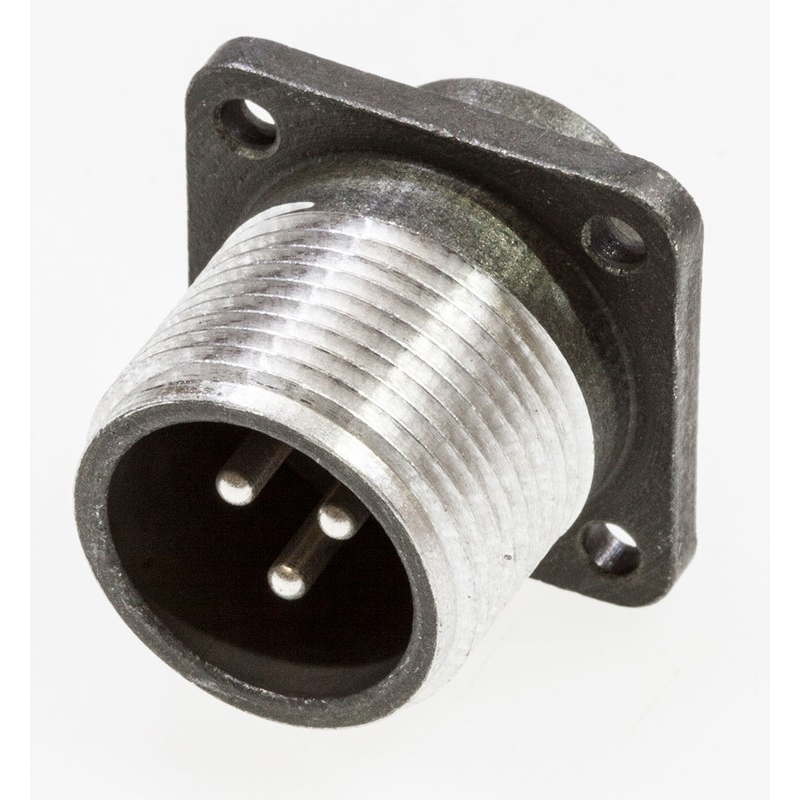

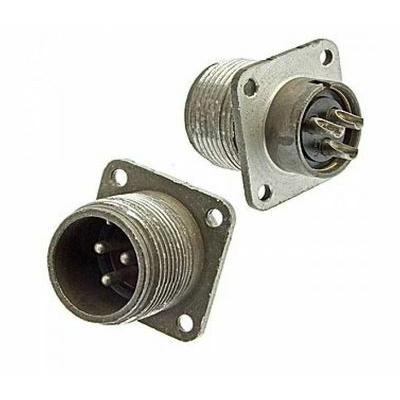

Дополнительное обозначение ВИЛКИ «5» в наименовании указывает на вид приёмки — приёмку «5» (военно-промышленная, ВП, ПЗ по техническим условиям ГЕ0.364.108). Корпус, как правило, пластиковый или бакелитовый, чёрного цвета. Контакты могут иметь серебряное или никелевое покрытие. Соединение имеет одношпоночную поляризацию, исключающую неправильное сочленение. На типовом изображении разъёма показана разборная схема со штыревыми контактами и монтажными элементами.

Электрические параметры

Рабочий ток на один контакт составляет не более 25 А, что допускает общую токовую нагрузку до 75 А при одновременной работе трёх контактов. Максимальное напряжение постоянного тока достигает 850 В. Сопротивление контакта не превышает 1 мОм, что обеспечивает малые потери в разъёмном соединении. Сопротивление изоляции не менее 5000 МОм.

Эксплуатационные характеристики

Разъём сохраняет работоспособность в диапазоне температур от минус 60 до плюс 60 °C. Климатическое исполнение — УХЛ. Количество циклов сочленения-расчленения составляет 500, наработка — не менее 1000 часов.

Изделие выдерживает механические воздействия:

• синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением 300 м/с²;
• одиночный механический удар с ускорением до 5000 м/с²;
• многократные удары с ускорением до 350 м/с²;
• линейные нагрузки до 2000 м/с².

Скорость утечки воздуха составляет не более 2 л/ч при давлении 9,8·10⁴ Па. Это подтверждает герметичность корпуса и пригодность к эксплуатации в условиях перепадов давления и запылённости.

Приёмка и учётные данные

Изделие имеет приёмку «5». В учётных данных указан год: 2020. Артикул товара — 11197. Категория — ШРГ2. Производитель не указан, поэтому сведения о заводе-изготовителе не приводятся. Комплектация соответствует назначению разъёма и включает корпус с изолятором, штыревые контакты, гайку патрубка для экранированного кабеля и элементы монтажа. Дополнительные сертификаты, гарантийные обязательства и сведения о совместимости следует уточнять по технической документации и условиям поставки, так как в исходных данных они не приведены.
