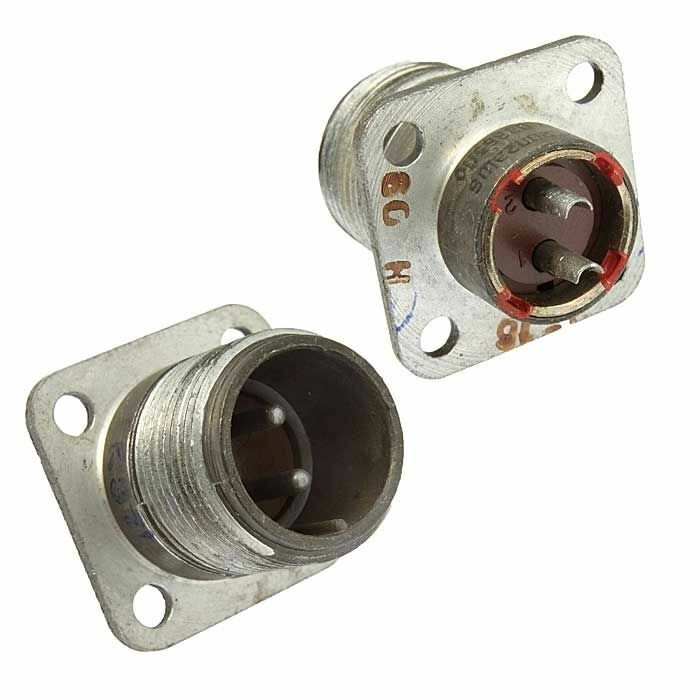

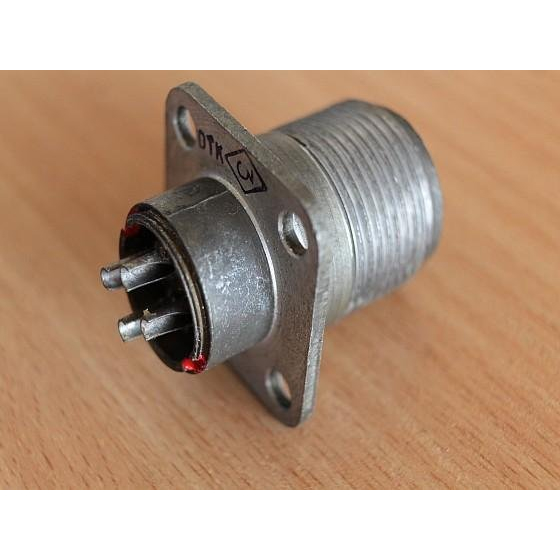

ШРГ20П2ЭШ6 — это низкочастотный цилиндрический соединитель типа «вилка блочная» (приборная часть), входящий в семейство разъёмов ШРГ, предназначенных для применения в радиоэлектронной и измерительной аппаратуре общего назначения.

Расшифровка обозначения

• ШРГ — тип соединителя (низкочастотный цилиндрический, «гнездо–вилка»).

• 20 — условный размер корпуса.

• П2 — конструктивное исполнение приборной (блочной) части с 2 контактами.

• ЭШ6 — обозначение группы контактов (вилка, сочетание контактов «6»).

Назначение и условия применения

Разъём ШРГ20П2ЭШ6 используется как блочная (приборная) вилка в электро‑ и радиотехнической аппаратуре, обеспечивая надёжное сочленение с гнёздовыми частями одного типоразмера. Он рассчитан на внутреннее и наружное применение в климатическом исполнении УХЛ (с защитой от пыли и влаги при внешней установке).

Основные технические характеристики

• Рабочее напряжение — до 850 В постоянного или переменного тока.

• Максимальный ток на один контакт — до 6 А.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Диапазон рабочих температур окружающей среды — примерно от −60 °C до +60 °C.

• Монтаж контактов — пайкой в монтажные отверстия.

Механические и эксплуатационные параметры

Соединитель устойчив к механическим воздействиям: допускает одиночные удары до примерно 5000 м/с² и многократные до около 350 м/с², а также линейную нагрузку до 2000 м/с². Срок сохраняемости (хранения) изделия без потери характеристик обычно составляет не менее 15 лет.

Применение в блочных соединениях «5»

В комплектации «Вилки блочные „5“» эти разъёмы применяют как приборную часть в составе блочных соединений, где важны компактность, быстрый монтаж‑демонтаж и надёжность контактов в условиях вибраций и ударов (например, в панельных блоках, стойках аппаратуры, мобильных объектах).
