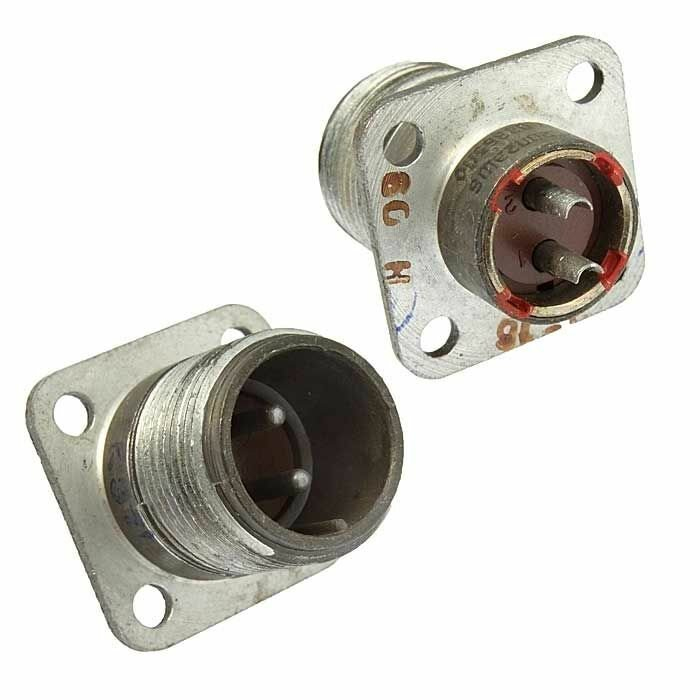

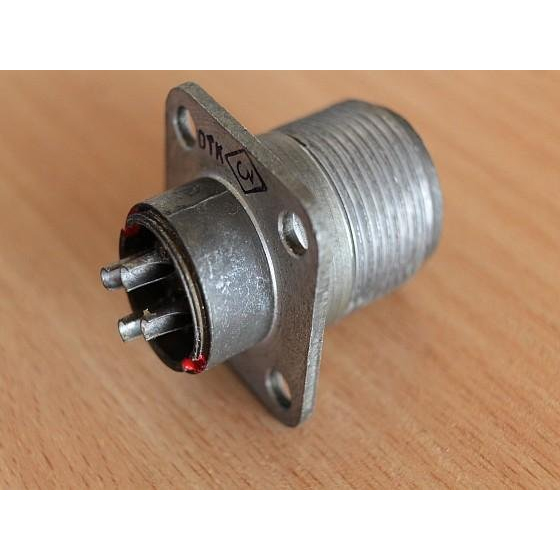

ШРГ20П2ЭШ6 — это герметичная вилка блочная (приборная) из серии ШР/ШРГ, рассчитанная на внутреннюю и наружную установку в электрических цепях с повышенными требованиями по вибрации, ударным нагрузкам и агрессивным климатическим условиям.

Основные характеристики

• Количество контактов — 2; диаметр контактов — 2,5 мм.

• Покрытие контактов, как правило, серебряное или серебро по никелю, с низким сопротивлением контакта (до 1 мОм) и высоким сопротивлением изоляции (не менее 5000 МОм в нормальных условиях).

• Рабочее напряжение — до 850 В (амплитудное значение), частота до нескольких МГц.

Электрические параметры

• Максимальный ток на один контакт обычно до 25 А, общий ток через соединитель — до 50 А.

• Нагрузка допускается как постоянного, так и переменного тока, что делает разъем пригодным для силовых и сигнальных цепей в радиоэлектронной аппаратуре.

Конструкция и монтаж

• Исполнение: вилка блочная (приборная) без патрубка, с прямым выводом под экранированный кабель (обозначение «Э» в индексе).

• Крепление контактов и монтаж обычно выполняются пайкой; соединение с розеткой — резьбовое, с фиксацией гайкой.

Условия эксплуатации и надёжность

• Диапазон рабочих температур — примерно от –60 °C до +60 °C, разъем предназначен для исполнения УХЛ (умеренный и холодный климат).

• Допускает высокие механические нагрузки: вибрация до нескольких тысяч Гц при ускорении до 300 м/с², удары одиночного действия до 5000 м/с² и многократные удары до 350 м/с².

• Количество сочленений–расчленений не менее 500, минимальный ресурс наработки — порядка 1000 часов, срок сохраняемости — не менее 15 лет.

Мы можем расшифровать маркировку ШРГ20П2ЭШ6 по каждой позиции и сопоставить с подходящими розетками‑ответными частями.
