Назначение и область применения

ШРГ20П2ЭШ6 представляет собой блочную (приборную) вилку герметичного типа, предназначенную для электрических соединений в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для подключения и отключения проводов, кабелей, узлов и блоков, в том числе с экранированными кабелями, в различных условиях эксплуатации.

Разъём рассчитан на использование во внутренних и наружных цепях при условии защиты от пыли и воды. Исполнение соответствует климатическому УХЛ, поэтому вилка может работать в умеренном и холодном климате. Электрическое соединение возможно в цепях постоянного и переменного тока с частотой до 3 МГц.

Блочная вилка этой серии востребована в аппаратуре, где требуется стабильное экранированное подключение и устойчивость к внешним механическим воздействиям.

Конструктивные особенности

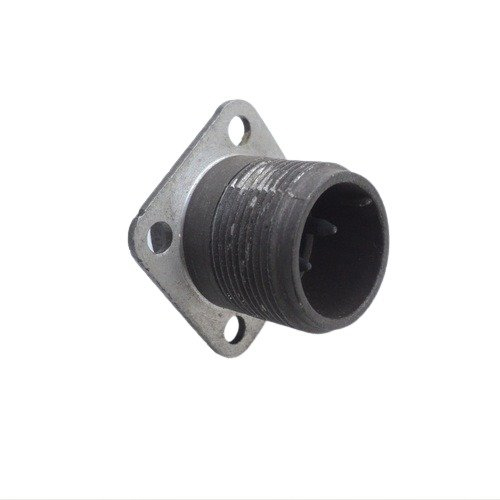

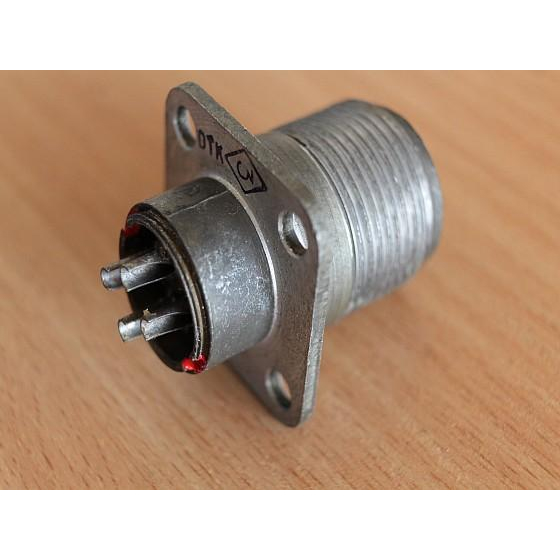

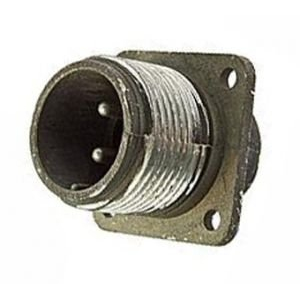

Корпус вилки выполнен в цилиндрической форме, характерной для серии ШРГ. Сочленение резьбовое, поляризация одношпоночная. Конструктивное исполнение — без патрубка, что обозначается индексом П. Модификация ЭШ указывает на предназначение для экранированного кабеля.

• Количество контактов — 2;
• Диаметр контактов — 2,5 мм;
• Покрытие контактов — серебро;
• Габаритные размеры — около 43,4 на 32 на 32 мм;
• Способ монтажа — пайка;
• Тип — блочная (приборная) вилка герметичного исполнения.

Резьбовое сочленение обеспечивает плотное и стабильное соединение, а одношпоночная поляризация исключает неправильную установку ответной части.

Электрические параметры

• Максимальный ток на один контакт — 25 А;
• Общий допустимый ток — до 50 А;
• Максимальное напряжение — 850 В амплитудного значения;
• Сопротивление контактов — не более 1 мОм;
• Сопротивление изоляции — не менее 5000 МОм.

Указанные параметры позволяют применять вилку в силовых и сигнальных цепях с повышенными требованиями к стабильности контактного соединения и изоляции.

Устойчивость к внешним воздействиям

Вилка сохраняет работоспособность при температуре окружающей среды от минус 60 °C до плюс 60 °C. Допускается эксплуатация при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па. Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.

Механическая прочность подтверждена для одиночных ударов с ускорением до 5000 метров на секунду в квадрате и многократных ударов с ускорением до 350 метров на секунду в квадрате. Линейные нагрузки допускаются до 2000 метров на секунду в квадрате.

Надёжность и правила монтажа

Ресурс по сочленениям и расчленениям составляет 500 циклов. Минимальная наработка — 1000 часов. Срок сохраняемости — не менее 15 лет. Год выпуска — 2020. Монтаж выполняется пайкой, что обеспечивает надёжный контакт с экранированным кабелем.

При использовании в наружных цепях необходима защита от пыли и воды, предусмотренная условиями эксплуатации. Герметичное исполнение вилки способствует сохранению рабочих характеристик в сложных условиях.
