Назначение

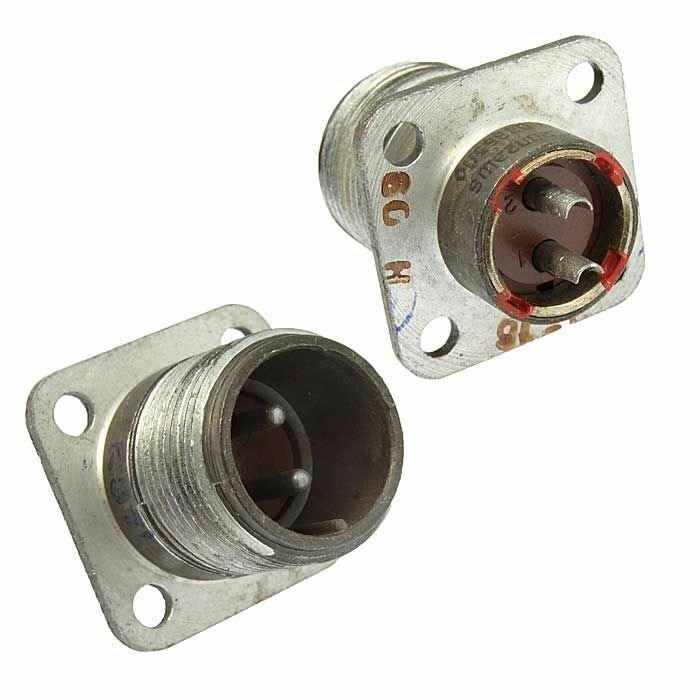

ШРГ20П2ЭШ6 представляет собой блочную (приборную) вилку — разъём общего назначения для электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для соединения и разъединения проводов, кабелей и блоков в цепях постоянного и переменного тока с рабочей частотой до 3 МГц. Конструкция рассчитана на работу с экранированными кабелями.

Вилка относится к герметичным цилиндрическим низкочастотным соединителям без патрубка. Такое исполнение позволяет использовать её там, где требуется надёжная коммутация при воздействии неблагоприятных внешних факторов.

Подтверждённые особенности

Электрические параметры

• Максимальный рабочий ток — не более 25 А на контакт.
• Напряжение — до 850 В (амплитудное).
• Количество контактов — 2, диаметр контакта 2,5 мм.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Ресурс и надёжность

• Вилка выдерживает 500 сочленений-расчленений.
• Наработка — не менее 1000 часов.
• Сохраняемость — 15 лет.

Конструктивные особенности

• Метод монтажа — пайка.
• Сочленение — резьбовое, с одношпоночной поляризацией корпусов.
• Исполнение — герметичное, без патрубка, для экранированных кабелей.
• Габариты — около 43,4 на 32 на 32 мм.

Условия эксплуатации

• Рабочие температуры — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с перегревом контактов до плюс 110 градусов Цельсия.
• Пониженное давление — до 1,3 на 10 в минус четвёртой степени Паскаля.
• Вибрация — диапазон от 1 до 5000 Герц, ускорение до 300 метров на секунду в квадрате.
• Удары — одиночные до 5000 метров на секунду в квадрате, многократные до 350 метров на секунду в квадрате.
• Подходит для внутренних и наружных условий (категория УХЛ) с защитой от пыли и воды.

Расшифровка обозначения

Маркировка ШРГ20П2ЭШ6 читается следующим образом:

1. ШРГ — тип соединителя.
2. 20 — условный размер корпуса.
3. П — приборная часть без патрубка.
4. 2 — число контактов.
5. Э — гайка для экранированного кабеля.
6. Ш — вилка.
7. 6 — сочетание контактов.

Применение и приёмочные данные

Вилка предназначена для эксплуатации в составе радиоэлектронной и радиотехнической аппаратуры, где требуется герметичное резьбовое соединение экранированных кабелей и блоков. Пайка обеспечивает стабильный электрический контакт, а одношпоночная поляризация исключает неправильное сочленение корпусов.

Изделие имеет приёмку «5». Годы выпуска — 80–91. Указанные электрические, механические и климатические параметры подтверждены для данного исполнения и определяют область его применения в цепях постоянного и переменного тока частотой до 3 МГц.
