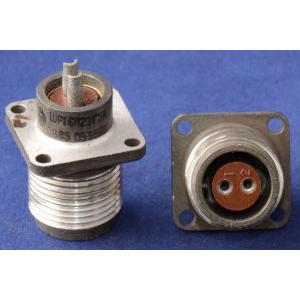

ШРГ16П2ЭШ 2016г

Цена:

1200 ₽

Технические характеристики

ШРГ16П2ЭШ — это герметичный штепсельный соединитель (разъём) серии ШРГ16 , рассчитанный на применение в электрических цепях постоянного и переменного тока в радиоэлектронной и промышленной аппаратуре. Он относится к разъёмам цилиндрического типа с двумя контактами и используется для монтажа в кабельных или приборных линиях, где требуется повышенная вибро‑ и ударопрочность, а также защита от пыли и влаги.

ШРГ — штепсельный герметичный разъём общего назначения.
16 — условный размер корпуса.
П2 — конструктивное исполнение «кабельный патрубок» и 2 контакта.
ЭШ — экранирующая шайба/гайка под экранированный кабель с соединением экрана корпуса.

Соединители этой серии обычно рассчитаны примерно на:

рабочее напряжение до 850 В постоянного и переменного тока (до сотен кГц);
ток до 10–20 А на контакты в зависимости от конкретного варианта исполнения ШР16.

Температура окружающей среды: обычно от минус 60 до плюс 60 °C с возможностью кратковременных перегревов.
Устойчивость к механическим воздействиям:
- вибрация до ускорений порядка 300 м/с² в полосе частот 1–5000 Гц;
- ударные нагрузки (одиночные/многократные) до 5000 / 350 м/с² ;
- линейное ускорение до 2000 м/с².
Климатическое исполнение — УХЛ (работа в умеренном и холодном климате с обязательной защитой от воды и пыли при внешнем размещении).

Контакты чаще всего имеют покрытие серебром , что обеспечивает хороший контакт и коррозионную стойкость.
Монтаж контактов выполнен, как правило, пайкой непосредственно в корпусе разъёма.
Соединитель применяется внутри приборов, в блоках и кабельных соединениях, где требуется надёжный разъём в условиях вибраций, ударов и перепада температур (например, в промышленной автоматике, измерительной технике, судовом и транспортном оборудовании).

Если вам нужно, могу дополнительно расшифровать полную маркировку или подобрать совместимую розетку/вилку из той же серии ШРГ16.

Описание

Назначение и конструктивные особенности

ШРГ16П2ЭШ представляет собой герметичный штепсельный соединитель цилиндрического типа, предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной и промышленной аппаратуре. Изделие относится к серии ШРГ16 и рассчитано на применение в условиях, где предъявляются повышенные требования к виброустойчивости, ударопрочности и защите контактов от пыли и влаги.

Корпус соединителя выполнен в условном размере 16, что определяет его габаритные и присоединительные параметры. Конструктивное исполнение П2 предусматривает наличие двух контактов и кабельного патрубка для ввода проводников. Наличие в маркировке индекса ЭШ указывает на комплектацию экранирующей шайбой или гайкой, обеспечивающей соединение экрана кабеля с корпусом разъёма и надёжное экранирование цепи.

Электрические и механические характеристики

Соединитель рассчитан на эксплуатацию в цепях с рабочим напряжением до 850 В постоянного и переменного тока в диапазоне частот до сотен килогерц. Допустимый ток на контакт составляет от 10 до 20 А в зависимости от конкретного варианта исполнения серии ШР16. Контактные элементы имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление, стабильность соединения и стойкость к коррозии в процессе длительной эксплуатации.

Механическая прочность изделия подтверждена следующими показателями:

устойчивость к вибрационным нагрузкам с ускорением до 300 м/с² в полосе частот от 1 до 5000 Гц;
стойкость к одиночным ударным воздействиям с ускорением до 5000 м/с²;
стойкость к многократным ударам с ускорением до 350 м/с²;
работоспособность при линейных ускорениях до 2000 м/с².

Условия эксплуатации и монтаж

Изделие предназначено для работы в умеренном и холодном климате и соответствует климатическому исполнению УХЛ, что допускает его применение при обязательной защите от прямого воздействия воды и пыли. Рабочий диапазон температуры окружающей среды составляет от минус 60 до плюс 60 градусов Цельсия, при этом допускаются кратковременные перегревы в процессе эксплуатации.

Монтаж контактов осуществляется методом пайки непосредственно в корпусе разъёма. Такое решение обеспечивает высокую механическую прочность соединения и исключает самопроизвольное размыкание цепи под воздействием вибраций и ударов.

Область применения

ШРГ16П2ЭШ применяется внутри приборов, в блочных конструкциях и кабельных линиях, где требуется надёжное разъёмное соединение при воздействии вибрации, ударов и значительных перепадов температуры. Изделие востребовано в промышленной автоматике, измерительной технике, судовом и транспортном оборудовании, а также в других системах, где важна стабильность электрического контакта в жёстких условиях эксплуатации. Герметичное исполнение и наличие экранирующего элемента позволяют использовать соединитель в цепях с повышенными требованиями к защите от внешних электромагнитных помех и неблагоприятных факторов окружающей среды.
