ШРГ16П1ЭШ3 представляет собой блочную вилку (приборную часть) герметичного цилиндрического электрического соединителя серии ШРГ общего назначения. Она предназначена для надежного соединения в радиоэлектронной и радиотехнической аппаратуре, подходит для внутренних и наружных условий при защите от пыли и влаги.

Основные характеристики

• Максимальный рабочий ток на контакт — 50 А, напряжение постоянного тока — до 850 В.

• Количество контактов — 1, диаметр контакта — 3,5 мм, покрытие контактов — серебро.

• Сопротивление контакта — не более 0,75 мОм, сопротивление изоляции — не менее 5000 МОм.

Механические свойства

Соединитель выдерживает синусоидальную вибрацию от 1 до 5000 Гц с ускорением 300 м/с², одиночные удары до 5000 м/с² и многократные — до 350 м/с². Скорость утечки воздуха при давлении 9,8·10⁴ Па — не более 2 л/ч, количество соединений-расчленений — 500, наработка — минимум 1000 часов.

Конструкция и применение

Сочленение резьбовое, монтаж — пайка, габариты — 45,4×26×26 мм, климатическое исполнение — УХЛ. Используется в герметичных корпусах без патрубка, с одношпоночной поляризацией.

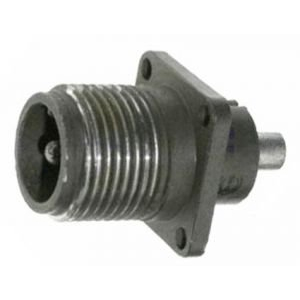

На изображении показаны типичные цилиндрические разъемы серии ШРГ/ШР, включая похожие модели вилок в сером и черном корпусе.
