ШР60ПК47НГ2 РОЗЕТКИ

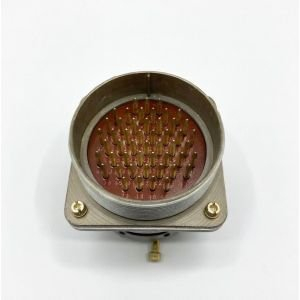

ШР60ПК47НГ2 — это цилиндрический низкочастотный разъём (розетка) приборного исполнения из серии ШР , предназначенный для работы в электрических цепях постоянного, переменного и импульсного токов частотой до 3 МГц при напряжении до 850 В .
Назначение и применение
Соединитель ШР60ПК47НГ2 используется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре общего назначения. Розетка применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель объёмного монтажа резьбового сочленения нормальных габаритов.
Расшифровка маркировки
ШР — тип соединителя (цилиндрический, низкочастотный);
60 — условный размер корпуса;
П — конструктивное исполнение: приборная часть;
К — прямой патрубок;
47 — количество контактов;
Н — покрытие контактов никель (в некоторых источниках — серебро);
Г — материал корпуса (металл, алюминиевый сплав);
2 — сочетание контактов (вариант раскладки).
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество контактов | 47 |
| Сочетание контактов | 40 × Ø1,5 мм + 7 × Ø2,5 мм |
| Максимальное рабочее напряжение | 850 В |
| Рабочий ток (на контакт) | до 7 А (Ø1,5 мм); до 17,5 А (Ø2,5 мм) |
| Сопротивление контактов | ≤2,5 мОм (Ø1,5 мм); ≤1,0 мОм (Ø2,5 мм) |
| Сопротивление изоляции | ≥5000 МОм |
| Число сочленений-расчленений | ≥500 |
| Минимальная наработка | 5000 ч |
| Срок сохраняемости | 15 лет |
| Рабочая температура | от –60 до +60 °С (до +100/+110 °С в отдельных исполнениях) |
| Материал корпуса | Алюминиевый сплав А-22, оксидированный |
| Материал изолятора | Карболит |
| Цвет изолятора | Коричневый |
| Покрытие контактов | Серебро (Ag) или никель (Ni) |
| Метод сочленения | Резьбовой (M64×1,5 мм) |
| Метод монтажа | На панель, пайка |
| Габаритные размеры | 68×68×80,8 мм |
| Масса | ~342 г |
| Климатическое исполнение | УХЛ |
| Влажность | 98% при +25 °С |
| Атмосферное давление | от 1,33×10⁻⁴ до 50,6×10⁴ Па |
| Вибрация (синусоидальная) | 1–5000 Гц, 30 g |
| Ударные нагрузки | до 500 g (одиночный удар) |
Конструктивные особенности
Тип корпуса : приборный (для монтажа на панель/блок);
Патрубок : прямой, с гайкой для неэкранированного кабеля;
Контакты : круглые, гнездовые, извлекаемые;
Поляризация : одношпоночная;
Герметичность : не герметичный;
Установочные размеры : расстояние между монтажными отверстиями — 54 мм, диаметр отверстий — 4,5 мм.
Нормативная база и сертификация
Соединитель соответствует техническим условиям ТУ 6313-022-61929916-2015 и имеет сертификат соответствия Евразийского экономического союза № ЕАЭС RU C-RU.АБ53.В.00929/21 . Также могут применяться нормы НКЦС.434410.504ТУ и ГЕО.364.107 ТУ в зависимости от производителя и года выпуска.
