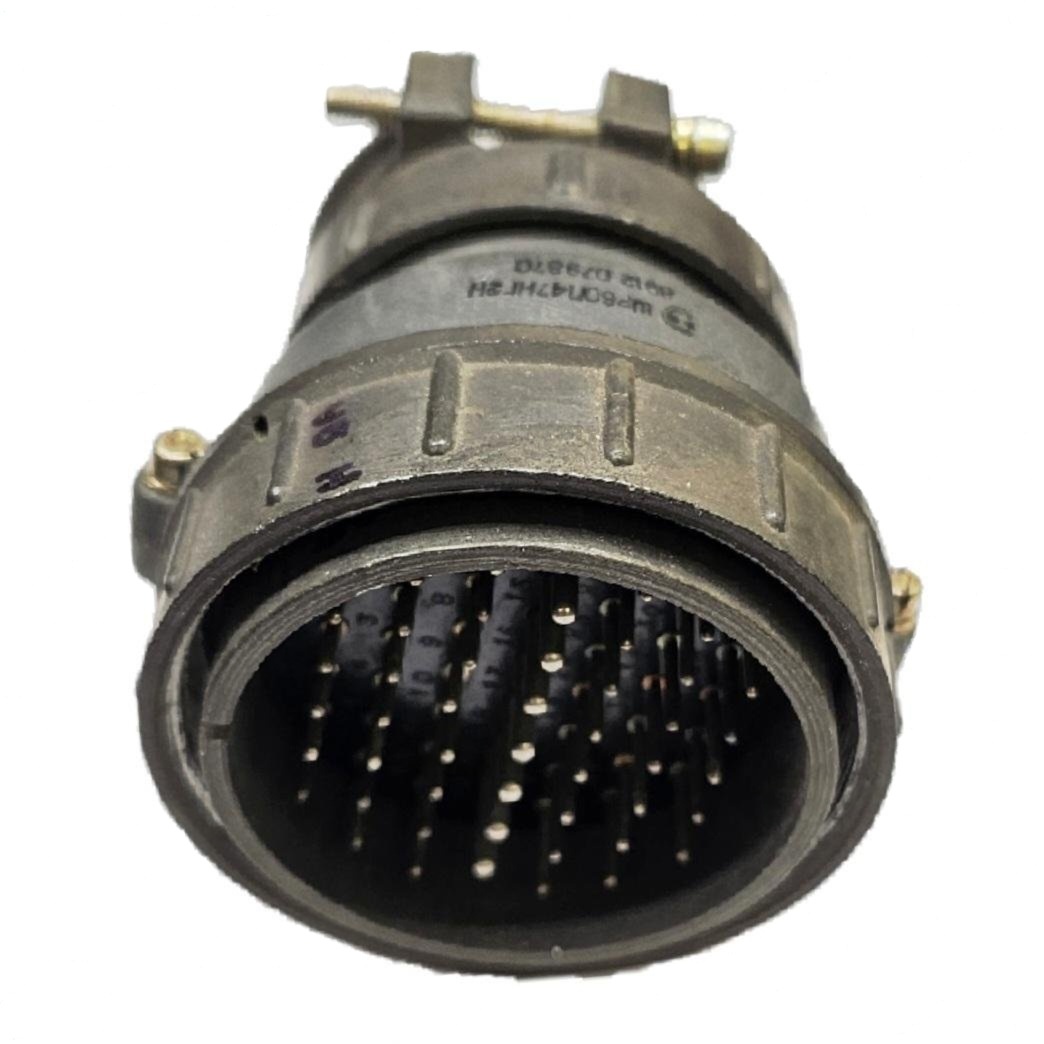

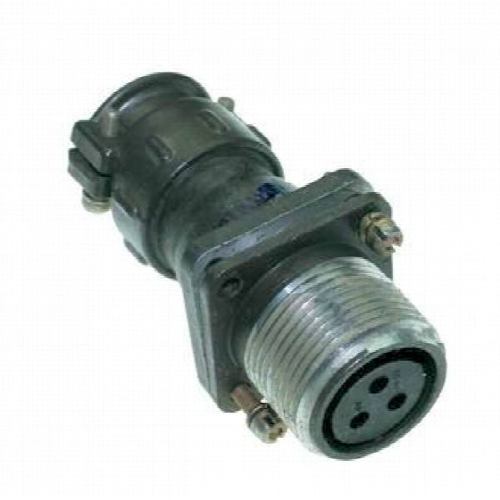

ШР60П47ЭГ2Н — это приборная (блочная) розетка из серии цилиндрических низкочастотных соединителей ШР , предназначенная для объёмного монтажа и работы в электрических цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В .

Расшифровка обозначения

• ШР — серия соединителей (цилиндрические, низкочастотные, резьбового сочленения);

• 60 — условный размер корпуса;

• П — приборная (блочная) розетка;

• 47 — общее число контактов;

• Э — материал контактов (в ряде источников — серебрение, в других — латунь с покрытием);

• Г — тип контактов: гнездо (розетка);

• 2 — сочетание контактов (комбинация диаметров);

• Н — исполнение с никелевым покрытием корпуса/контактов (повышенная термостойкость).

Конструкция и монтаж

• Тип: розетка блочная (приборная) , без патрубка (монтируется непосредственно на панель/корпус аппарата). promelec

• Способ монтажа: на панель/блок , крепление винтами через монтажные отверстия.

• Сочленение с вилкой: резьбовое (накидная гайка с шагом M64×1,5 мм).

• Материал корпуса: алюминиевый сплав (часто А-22), изолятор — карболит .

• Покрытие контактов: серебро (у базового исполнения ШР60П47ЭГ2); у варианта с «Н» — дополнительно никелевое покрытие, что расширяет температурный диапазон.
