Назначение и область применения

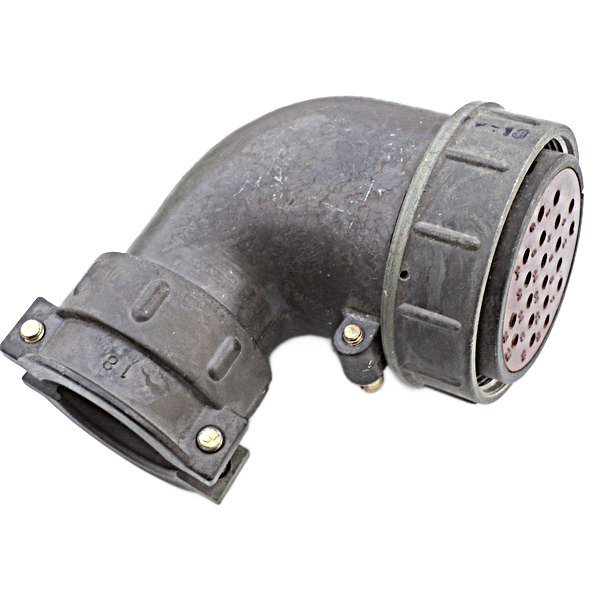

ШР60У4НШ2Н — кабельная розетка низкочастотного цилиндрического соединителя серии ШР. Изделие относится к универсальным соединителям общего назначения и применяется в радиоэлектронной и радиотехнической аппаратуре. Розетка предназначена для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц.

Соединитель имеет условный размер корпуса 60 и конструктивное исполнение с угловым патрубком, что позволяет подводить кабель под углом к оси сочленения. Такое решение востребовано при компоновке аппаратуры с ограниченным пространством за панелью или вдоль корпуса устройства. Розетка рассчитана на 4 контакта нормального сечения и 2 дополнительных контакта нормального сечения, что обеспечивает подключение основных сигнальных цепей и вспомогательных линий.

Соединение розетки с ответной частью выполняется резьбовым способом. Корпус имеет одношпоночную поляризацию, исключающую неправильное сочленение и защищающую контакты от повреждения при монтаже. Конструкция негерметичная, блочного типа, предназначена для кабельного монтажа.

Конструктивные особенности

Изделие выполнено в металлическом корпусе, обеспечивающем механическую прочность и экранирование. Угловой патрубок задаёт направление вывода кабеля и упрощает трассировку жгутов внутри приборов. Резьбовое соединение гарантирует надёжную фиксацию ответной части и стабильность электрического контакта при внешних механических воздействиях.

Конфигурация контактов включает четыре основных контакта нормального сечения и два дополнительных контакта нормального сечения. Суммарная контактная группа позволяет организовать передачу сигналов и питающих напряжений в пределах рабочих параметров соединителя. Одношпоночная поляризация корпуса предотвращает ошибочную стыковку, а резьбовой механизм обеспечивает плотное и контролируемое соединение без люфтов.

Условия эксплуатации

Соединитель сохраняет работоспособность в широком диапазоне внешних воздействий. Рабочая температура воздуха составляет от минус 60 до плюс 60 градусов Цельсия. С учётом перегрева контактов допустима кратковременная эксплуатация до плюс 110 градусов Цельсия. Изделие выдерживает пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени паскаля, что позволяет использовать его в аппаратуре, работающей на больших высотах или в условиях разрежённой атмосферы.

Механическая стойкость подтверждена для следующих режимов:

• синусоидальная вибрация в диапазоне от 1 до 5000 герц с ускорением до 300 метров на секунду в квадрате;
• одиночные удары с ускорением до 5000 метров на секунду в квадрате;
• многократные удары с ускорением до 350 метров на секунду в квадрате;
• линейные нагрузки до 2000 метров на секунду в квадрате.

Климатическое исполнение УХЛ допускает внутренний монтаж. При наружном размещении требуется защита от прямого попадания пыли, воды, дождя и солнечного излучения.

Показатели надёжности

Минимальная наработка изделия составляет 1000 часов. Количество циклов соединения и расчленения — 500. Срок сохраняемости — 15 лет. Эти показатели подтверждают пригодность соединителя для длительной эксплуатации в составе серийной радиоэлектронной аппаратуры.

Изделие применяется в блоках питания, измерительных приборах, связной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение с угловым выводом кабеля. Благодаря сочетанию четырёх основных и двух дополнительных контактов розетка подходит для схем с раздельными сигнальными и служебными цепями.
