Назначение и область применения

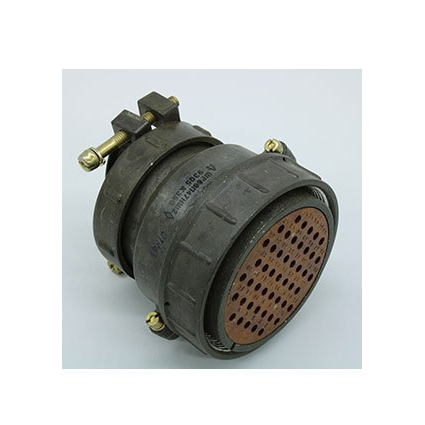

ШР60У4НШ2 представляет собой кабельную розетку низкочастотного цилиндрического соединителя серии ШР общего назначения. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение электрических цепей. Розетка работает в электрических цепях постоянного и переменного тока частотой до 3 МГц, что обеспечивает её широкую применимость в различных устройствах связи, измерительном оборудовании и промышленной электронике.

Конструкция розетки рассчитана как на внутренний, так и на наружный монтаж. При наружном размещении требуется дополнительная защита от пыли и воды, поскольку само изделие не является герметичным. Климатическое исполнение УХЛ подтверждает возможность эксплуатации в умеренном и холодном климате, что делает соединитель пригодным для применения в сложных условиях окружающей среды, включая районы с низкими температурами.

Технические характеристики

Изделие обладает следующими подтверждёнными электрическими и эксплуатационными параметрами:

• Рабочий ток — не более 17,5 А.
• Диапазон рабочих температур окружающей среды — от минус 60 до плюс 60 градусов Цельсия.
• Максимальная температура с учётом перегрева контактов — до плюс 110 градусов Цельсия.
• Пониженное атмосферное давление — до 1,3 на 10 в минус четвёртой степени Па.
• Условный размер корпуса — 60.
• Конструктивное исполнение — У (угловой патрубок).

Розетка предназначена для работы с неэкранированным кабелем и оснащена гайкой, что отражено в обозначении НШ2. Такое исполнение упрощает монтаж и обеспечивает надёжную фиксацию кабеля в составе соединителя.

Механическая стойкость и надёжность

Соединитель ШР60У4НШ2 рассчитан на эксплуатацию в условиях значительных механических нагрузок. Изделие сохраняет работоспособность при следующих видах внешних воздействий:

• Синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате.
• Одиночный удар с ускорением 5000 метров на секунду в квадрате.
• Многократные удары с ускорением 350 метров на секунду в квадрате.
• Линейная нагрузка с ускорением 2000 метров на секунду в квадрате.

Показатели надёжности включают минимальную наработку не менее 1000 часов, допустимое количество сочленений и расчленений — 500 циклов, а также срок сохраняемости 15 лет. Эти характеристики подтверждают долговечность изделия и его пригодность для длительной эксплуатации в составе ответственного оборудования.

Конструктивные особенности

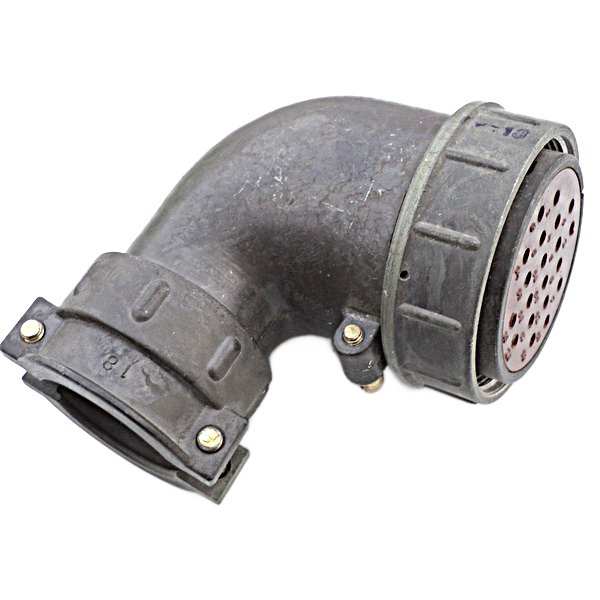

Кабельная розетка имеет угловой патрубок, что позволяет эффективно использовать её в условиях ограниченного пространства и при необходимости отвода кабеля под углом к оси соединителя. Условный размер корпуса 60 определяет габаритную группу изделия и совместимость с ответными частями соединителей серии ШР соответствующего типоразмера. Исполнение для неэкранированного кабеля с гайкой обеспечивает удобство подключения и фиксации проводника без применения специализированного экранирующего оборудования.
