ШР60У4НГ2

Цена:

2950 ₽

Технические характеристики

ШР60У4НГ2

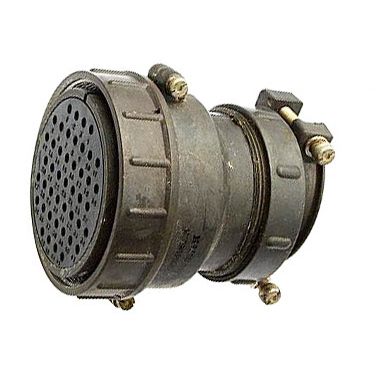

ШР60У4НГ2 — это вилка кабельная низкочастотного цилиндрического соединителя серии ШР общего назначения.

Назначение

Она предназначена для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры, включая соединения постоянного и переменного токов частотой до 3 МГц.

Расшифровка обозначения

ШР — тип соединителя (низкочастотный цилиндрический).
60 — условный размер корпуса.
У — угловой патрубок для кабельной части.
4 — вероятно, количество контактов или их группа (точные данные варьируются по моделям серии).
Н — нормальные габариты.
Г2 — гайка для фиксации, вторая модификация.

Технические характеристики

Соединители выдерживают рабочий ток до 17,5 А и напряжение до 850 В (амплитудное).

Они устойчивы к:

синусоидальной вибрации (1–5000 Гц, ускорение 300 м/с²);
механическим ударам (одиночный до 5000 м/с², многократный до 350 м/с²);
линейному ускорению до 2000 м/с².

Работают при температурах от -60°C до +60°C (с перегревом контактов до +110°C), пониженном давлении до 1,3·10⁻⁴ Па и в климатическом исполнении УХЛ (внутреннее и наружное применение с защитой от пыли/воды).

Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Описание

Назначение и область применения

ШР60У4НГ2 представляет собой кабельную вилку низкочастотного цилиндрического соединителя серии ШР общего назначения. Изделие предназначено для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры, где требуется надёжное разъёмное соединение проводников. Соединитель рассчитан на коммутацию цепей постоянного и переменного тока частотой до 3 МГц, что позволяет использовать его в широком спектре оборудования — от измерительных приборов до промышленных систем управления.

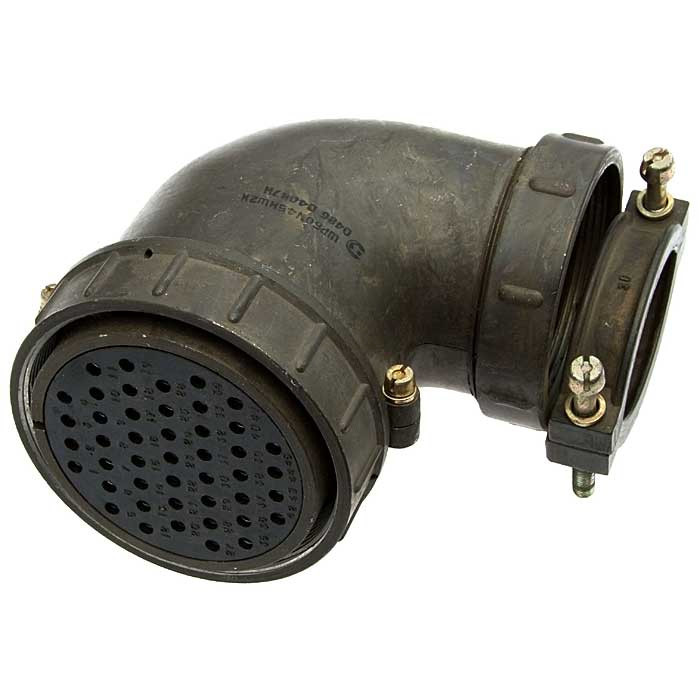

Конструкция вилки предусматривает угловой патрубок для кабельной части, что делает её удобной при монтаже в ограниченном пространстве и при необходимости изменения направления прокладки кабеля. Изделие относится к климатическому исполнению УХЛ и допускает как внутреннее, так и наружное применение при условии защиты от прямого воздействия пыли и воды.

Расшифровка обозначения

Маркировка ШР60У4НГ2 содержит информацию о ключевых конструктивных особенностях соединителя:

ШР — тип соединителя: низкочастотный цилиндрический разъём;
60 — условный размер корпуса;
У — угловой патрубок для кабельной части;
4 — вероятно, количество контактов или их группа, точные данные варьируются по моделям серии;
Н — нормальные габариты;
Г2 — гайка для фиксации, вторая модификация.

Технические характеристики

Соединители данной серии выдерживают рабочий ток до 17,5 А и напряжение до 850 В амплитудного значения. Электрические параметры обеспечивают стабильную работу в цепях с повышенными нагрузками без риска перегрева контактов при соблюдении условий эксплуатации.

Устойчивость к механическим воздействиям

Изделие сохраняет работоспособность при следующих внешних воздействиях:

синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду;
механические удары одиночного действия с ускорением до 5000 метров в секунду за секунду;
механические удары многократного действия с ускорением до 350 метров в секунду за секунду;
линейное ускорение до 2000 метров в секунду за секунду.

Климатические и эксплуатационные параметры

Соединитель рассчитан на работу при температуре окружающей среды от минус 60 до плюс 60 градусов Цельсия. Допускается перегрев контактов до плюс 110 градусов Цельсия. Изделие функционирует при пониженном давлении до 1,3 на 10 в минус четвёртой степени паскаля, что позволяет применять его в условиях разреженной атмосферы.

Надёжность и ресурс

Показатели долговечности соединителя подтверждают его пригодность для ответственных применений. Минимальная наработка составляет 1000 часов. Количество сочленений и расчленений достигает 500 циклов, что обеспечивает длительную эксплуатацию при многократных подключениях. Срок сохраняемости изделия — 15 лет, что позволяет использовать его в составе долговременных проектов и резервного оборудования без потери технических характеристик.
