Назначение соединителя ШР60У4ЭГ2

ШР60У4ЭГ2 — это низкочастотный цилиндрический электрический соединитель серии ШР, предназначенный для коммутации электрических цепей в условиях повышенных механических и климатических нагрузок. Изделие обеспечивает надежное разъемное соединение кабельных линий, передачу сигналов и электропитания в составе радиоэлектронной аппаратуры, авиационного оборудования, наземной техники и специальных устройств.

Соединитель применяется в цепях постоянного и переменного тока, где требуется стабильный электрический контакт при воздействии вибраций, ударных нагрузок и перепадов температур. Конструкция с резьбовым сочленением предотвращает самопроизвольное разъединение при эксплуатации, что особенно важно для ответственных узлов и агрегатов.

Подтвержденные технические особенности

Электрические параметры соединителя соответствуют требованиям, установленным для низкочастотных цилиндрических разъемов данного класса. Изделие рассчитано на рабочее напряжение до 850 В и частоту до 3 МГц. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что гарантирует минимальные токи утечки и высокую помехозащищенность соединения.

Эксплуатационные характеристики

• Рабочий диапазон температур: от -60°C до +60°C, с учетом перегрева контактов до +110°C.
• Пониженное атмосферное давление: до 1,3·10⁻⁴ Па, что позволяет использовать соединитель в условиях разреженной атмосферы и на больших высотах.
• Вибрационная стойкость: воздействие вибрации в диапазоне частот до 5000 Гц с ускорением 300 м/с².
• Ударная стойкость: многократные ударные нагрузки с ускорением до 5000 м/с².
• Ресурс наработки: 1000 часов при гарантированном количестве 500 сочленений-расчленений.

Указанные механические характеристики подтверждают пригодность соединителя для использования в аппаратуре, эксплуатируемой на подвижных объектах, летательных аппаратах и промышленном оборудовании с высоким уровнем динамических воздействий.

Конструкция и исполнение

Маркировка ШР60У4ЭГ2 содержит информацию о типе и конструктивных особенностях изделия. Обозначение расшифровывается следующим образом: ШР — тип соединителя, 60 — условный размер корпуса, У — угловой патрубок, 4 — количество контактов, Э — исполнение, Г2 — модификация.

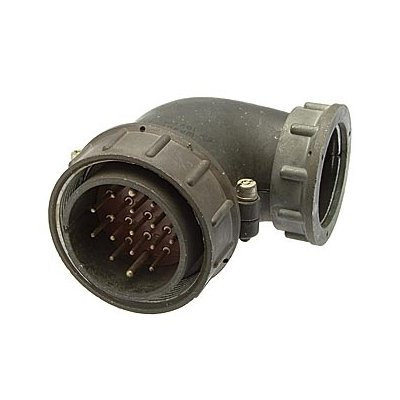

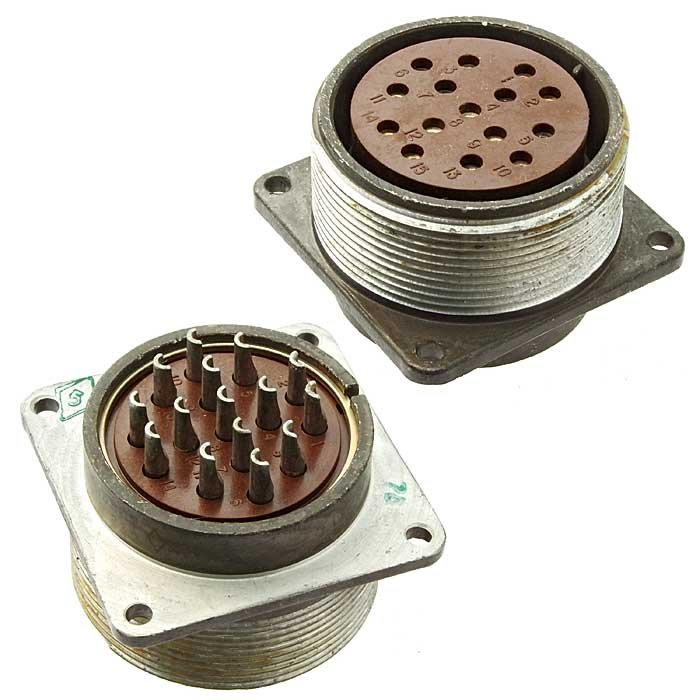

Соединитель выполнен в виде кабельной вилки объемного монтажа с угловым расположением патрубка, что обеспечивает удобство подключения в условиях ограниченного пространства и оптимальную трассировку кабеля. Корпус изготовлен из металла и обеспечивает механическую защиту внутренних элементов, а также экранирование от внешних электромагнитных помех. Изолятор выполнен из карболита — прочного диэлектрического материала, устойчивого к нагреву и механическим воздействиям. Контактные элементы имеют покрытие из серебра или никеля, обеспечивающее низкое переходное сопротивление и защиту от коррозии.

Резьбовое соединение частей разъема гарантирует плотное и надежное сочленение, исключающее случайное расстыкование под воздействием вибраций и ударов. Применяемая схема объемного монтажа допускает пайку проводников непосредственно к хвостовикам контактов, что обеспечивает простоту и технологичность сборки кабельных узлов.

Области применения и нормативная база

Соединитель ШР60У4ЭГ2 поставляется в соответствии со стандартами ОСТ В 11 0121-91 и техническими условиями ТУ ГЕО.364.107. Данные нормативные документы устанавливают требования к конструкции, электрическим параметрам, механической стойкости и методам испытаний изделий данного типа, что подтверждает их пригодность для использования в ответственных системах.

Изделие находит применение в авиационной технике, где предъявляются повышенные требования к надежности электрических соединений при перепадах давления, температуры и воздействии вибраций. Также соединитель используется в составе наземного специального оборудования, контрольно-измерительной аппаратуры и промышленных установок, работающих в тяжелых условиях эксплуатации. Благодаря устойчивости к пониженному давлению и широкому температурному диапазону, ШР60У4ЭГ2 может применяться в бортовых системах и аппаратуре, эксплуатируемой на значительных высотах.

Четырехконтактная конфигурация с угловым кабельным вводом позволяет использовать данный соединитель в схемах с ограниченным числом цепей, где важны компактность узла и удобство монтажа в стесненных условиях. Изделие совместимо с ответными частями серии ШР соответствующего типоразмера и исполнения, что обеспечивает взаимозаменяемость при комплектации оборудования.
