Назначение и область применения

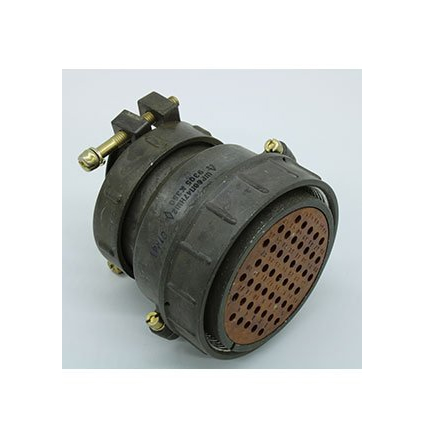

ШР60У47НШ2 представляет собой кабельную розетку, предназначенную для эксплуатации в составе радиоэлектронной и радиотехнической аппаратуры. Изделие относится к категории соединителей общего назначения и используется для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Розетка обеспечивает надёжное соединение и разъединение проводов и кабелей в электро- и радиоаппаратуре, а также может применяться в составе как кабельных, так и блочных соединителей. Такая универсальность делает её востребованной при сборке промышленного оборудования, измерительных комплексов и специализированной радиоэлектронной техники.

Конструктивные особенности и технические характеристики

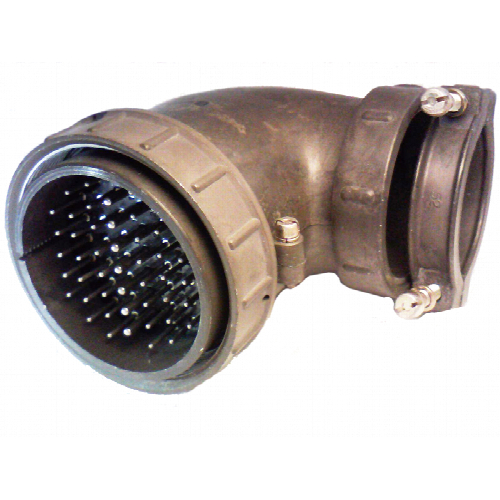

Изделие выполнено в негерметичном исполнении с условным размером корпуса 60. Конструктивное исполнение предусматривает наличие углового патрубка, на что указывает обозначение «У» в маркировке. Розетка оснащена 47 контактами, из которых 40 имеют диаметр 1,5 мм, а 7 — диаметр 2,5 мм. Контакты имеют покрытие из серебра или никеля, что обеспечивает стабильные электрические параметры и защиту от окисления.

Основные электрические и механические параметры розетки ШР60У47НШ2:

• Максимальное рабочее напряжение — 850 В (амплитудное значение).
• Рабочий ток на контактах диаметром 2,5 мм — до 17,5 А.
• Рабочий ток на контактах диаметром 1,5 мм — до 7 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество циклов соединения и разъединения — до 500.
• Минимальная наработка на отказ — не менее 1000 часов.
• Срок хранения — не менее 15 лет.

Условия эксплуатации

Розетка ШР60У47НШ2 рассчитана на работу в широком диапазоне температур от минус 60 до плюс 60 градусов Цельсия. Изделие также выдерживает кратковременные перегревы до плюс 110 градусов Цельсия, что позволяет использовать его в условиях резких температурных перепадов и при повышенных тепловых нагрузках. Такая стойкость к внешним воздействиям обеспечивает стабильную работу соединителя в составе ответственного оборудования.

Преимущества исполнения

Угловое конструктивное исполнение с патрубком упрощает монтаж кабельных трасс в ограниченном пространстве и позволяет оптимально организовать разводку соединений внутри корпусов аппаратуры. Значительное количество контактов с двумя типоразмерами обеспечивает гибкость при проектировании многоканальных электрических схем. Наличие серебряного или никелевого покрытия контактов способствует снижению переходного сопротивления и повышает долговечность изделия при многократных циклах коммутации.

Розетка ШР60У47НШ2 поставляется как отдельное комплектующее изделие и предназначена для профессионального применения при изготовлении, ремонте и модернизации радиоэлектронной аппаратуры. Совместимость с ответными частями соединителей серии ШР60 позволяет использовать её в уже существующих системах без изменения конструкции.
