Назначение и область применения

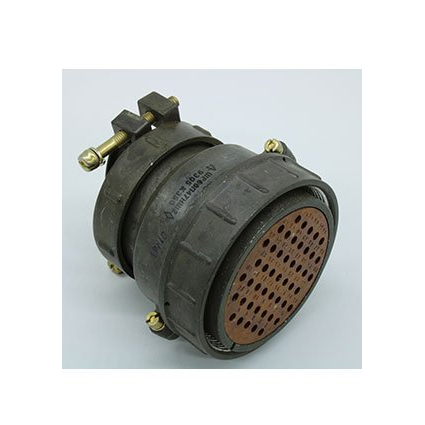

ШР60У47НШ2 представляет собой розетку кабельного типа из серии соединителей ШР, предназначенную для работы в электрических цепях постоянного и переменного токов. Устройство используется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре, включая радиоэлектронную и радиотехническую технику.

Изделие изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Допускается наружный монтаж при условии защиты от дождя, динамической пыли и солнечного излучения. Такое исполнение обеспечивает стабильную работу соединителя в умеренном и холодном климате при соблюдении требований по защите от внешних атмосферных воздействий.

Технические характеристики

Розетка ШР60У47НШ2 рассчитана на максимальное рабочее напряжение 850 В (амплитудное значение) и рабочую частоту до 3 МГц. Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия, а с учётом перегрева контактов допускается повышение температуры до плюс 110 градусов Цельсия.

Конструктивные и эксплуатационные параметры изделия:

• количество контактов — 47;
• диаметры контактов — 1,5 мм и 2,5 мм;
• покрытие контактов — серебро;
• сопротивление изоляции — не менее 5000 МОм;
• минимальная наработка — 1000 часов;
• количество сочленений-расчленений — 500;
• срок сохраняемости — 15 лет.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость, что особенно важно при эксплуатации в условиях повышенной влажности и перепадов температур.

Расшифровка обозначения

Маркировка ШР60У47НШ2 содержит полную информацию о конструктивных особенностях соединителя. Элементы обозначения расшифровываются следующим образом:

1. ШР — тип соединителя;
2. 60 — условный размер корпуса;

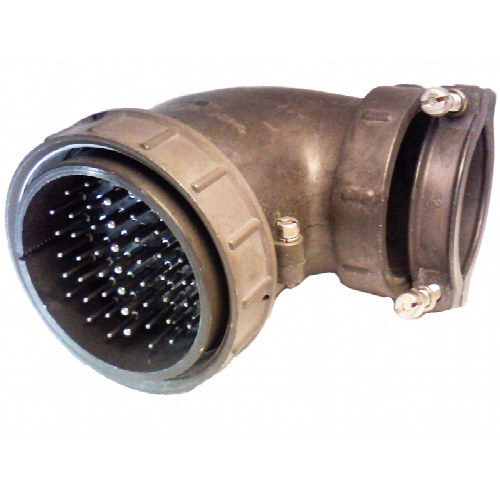

3. У — конструктивное исполнение кабельной части с угловым патрубком;
4. 47 — количество контактов;
5. НШ — сочетание контактов;
6. 2 — поляризация.

Угловой патрубок обеспечивает удобство монтажа в ограниченном пространстве и позволяет оптимально организовать подвод кабеля к месту соединения. Поляризация исключает возможность неправильного сочленения ответных частей, что повышает надёжность эксплуатации и защищает контакты от повреждений при подключении.

Эксплуатационные особенности

Приёмка «5» подтверждает соответствие изделия установленным требованиям по качеству и надёжности. Розетка кабельного типа с угловым патрубком предназначена для стационарной установки в составе аппаратуры, где требуется многократное соединение и разъединение электрических цепей. Ресурс в 500 циклов сочленений-расчленений позволяет использовать соединитель в оборудовании, предполагающем регулярное техническое обслуживание или замену модулей.

Сочетание широкого диапазона рабочих температур, высокой частоты и стабильного сопротивления изоляции делает ШР60У47НШ2 универсальным решением для применения в радиоэлектронной аппаратуре, измерительных комплексах и промышленном оборудовании, работающем в умеренных и холодных климатических условиях. Срок сохраняемости 15 лет подтверждает долговечность изделия при соблюдении условий хранения и транспортировки, предусмотренных нормативной документацией.
