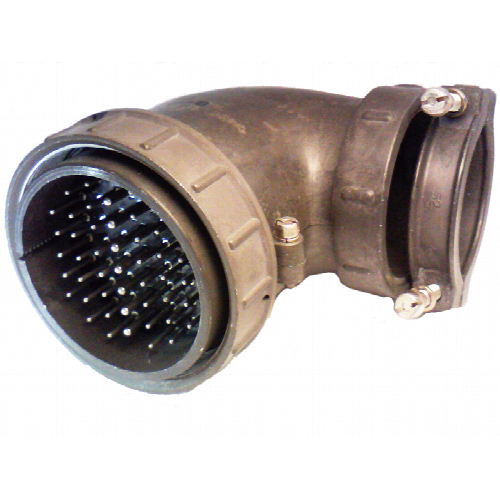

ШР60У47НШ2: кабельная розетка серии ШР для многоконтактных соединений

ШР60У47НШ2 — низкочастотный цилиндрический электрический соединитель серии ШР, выполненный в виде кабельной розетки с угловым патрубком. Разъём применяется для создания надёжных многоконтактных соединений в цепях постоянного и переменного тока, включая аппаратуру промышленного, радиотехнического и специального назначения.

Расшифровка маркировки

Обозначение ШР60У47НШ2 указывает на конструктивные особенности изделия:

Таким образом, ШР60У47НШ2 представляет собой кабельную розетку в корпусе условного размера 60, рассчитанную на подключение неэкранированного кабеля через угловой вывод.

Контактная группа и параметры

Контактная группа разъёма включает 47 контактов : 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм. Такое сочетание позволяет одновременно передавать сигналы управления, питания и другие электрические цепи через единое разъёмное соединение.

Основные технические характеристики ШР60У47НШ2:

• Рабочее напряжение — до 850 В.

• Применение в цепях постоянного и переменного тока частотой до 3 МГц.

• Номинальная токовая нагрузка для контактов диаметром 1,5 мм — до 7 А.

• Номинальная токовая нагрузка для контактов диаметром 2,5 мм — до 17,5 А.

• Контактное сопротивление — не более 2,5 мОм для контактов 1,5 мм и не более 1 мОм для контактов 2,5 мм.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Покрытие контактов — серебряное.

• Ресурс сочленений и расчленений — до 500 циклов.

• Минимальная наработка — 1000 часов.

Конструкция и монтаж

ШР60У47НШ2 имеет резьбовое сочленение, которое обеспечивает механическую фиксацию сопрягаемых частей и помогает предотвратить самопроизвольное разъединение при вибрации или нагрузке. Одношпоночная поляризация корпуса исключает ошибочное соединение разъёма в неправильном положении.

Угловой патрубок удобен при ограниченном пространстве внутри корпуса оборудования, шкафов автоматики, приборных отсеков и распределительных устройств. Кабель выводится под углом к оси разъёма, что позволяет уменьшить радиус изгиба проводов и аккуратнее организовать монтаж.

Присоединение проводников к хвостовикам контактов выполняется пайкой. Для контактов диаметром 1,5 мм допускается подключение проводов сечением до 1,93 мм², а для контактов диаметром 2,5 мм — до 3 мм².

Условия эксплуатации

Разъём ШР60У47НШ2 рассчитан на эксплуатацию в климатическом исполнении УХЛ. Он может использоваться внутри оборудования, а также вне помещений при условии, что конечное устройство защищено от прямого воздействия пыли и влаги. Сам соединитель относится к негерметичным исполнениям.

Типовой диапазон рабочих температур составляет от −60 до +60 °C. Конструкция рассчитана на вибрационные и ударные нагрузки, поэтому разъём может применяться в аппаратуре, работающей в условиях транспортных, производственных и иных механических воздействий.

Где применяется ШР60У47НШ2

Разъём ШР60У47НШ2 используют там, где необходимо собрать большое количество электрических цепей в одном компактном, разъёмном и механически фиксируемом узле:

• в шкафах управления и автоматики;

• в радиоэлектронной и радиотехнической аппаратуре;

• в испытательном и измерительном оборудовании;

• в системах электропитания и распределения сигналов;

• в промышленном оборудовании;

• в кабельных сборках, требующих углового ввода неэкранированного кабеля;

• при ремонте, восстановлении и модернизации техники, использующей соединители серии ШР.

ШР60У47НШ2 ценится за высокую плотность контактов, резьбовую фиксацию, возможность передачи сигнальных и силовых цепей через один разъём, а также за удобство углового кабельного вывода. При подборе ответной части важно учитывать тип соединителя, габарит корпуса 60, сочетание контактов 2 и совместимость по поляризации.
