Назначение соединителя ШР60У47НГ2Н

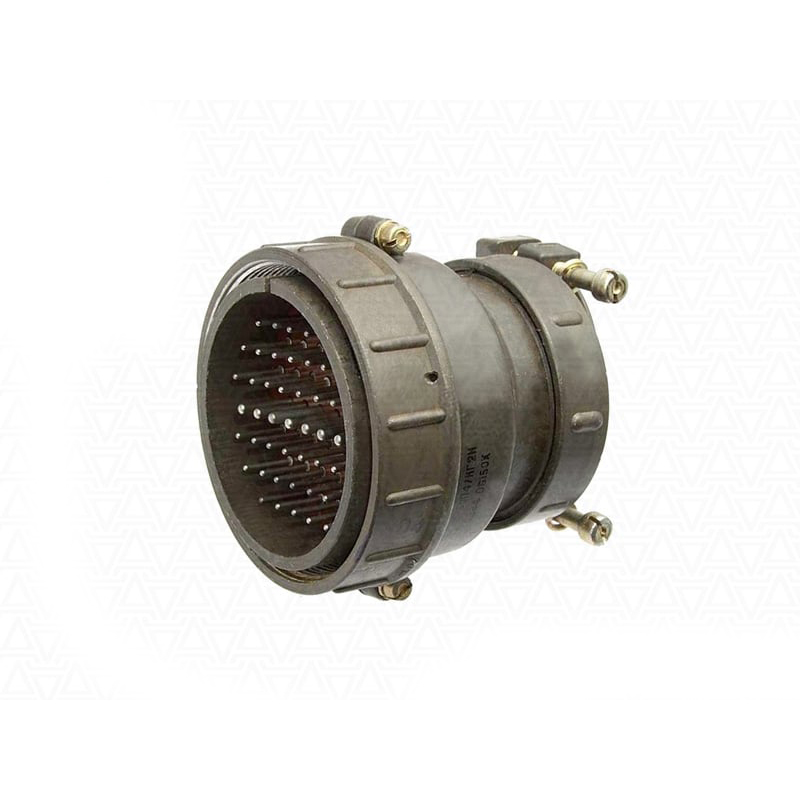

Соединитель ШР60У47НГ2Н вил представляет собой кабельную вилку, предназначенную для монтажа с неэкранированными кабелями в электрических цепях постоянного и переменного тока. Изделие относится к категории ШР60 и применяется для коммутации силовых и сигнальных линий в составе радиоэлектронной аппаратуры, промышленного оборудования и электротехнических установок. Конструкция соединителя обеспечивает надёжное разъёмное соединение с ответной розеткой соответствующего типоразмера.

Соединитель рассчитан на внутреннее и наружное применение, включая эксплуатацию в условиях воздействия широкого диапазона температур и механических нагрузок. Климатическое исполнение УХЛ подтверждает пригодность изделия для умеренного и холодного климата.

Технические характеристики и конструктивные особенности

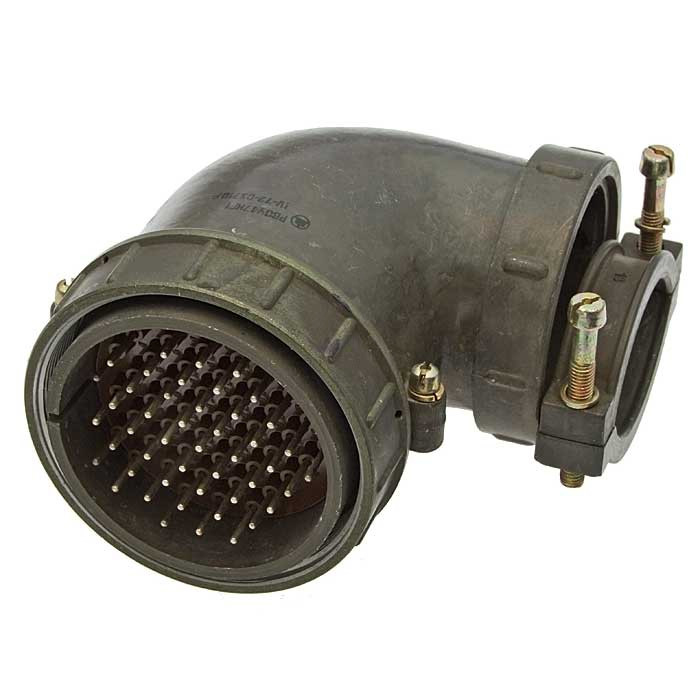

Соединитель имеет условный размер корпуса 60 и угловое конструктивное исполнение патрубка, что обозначается литерой У в маркировке. Такое решение упрощает прокладку кабеля в стеснённых условиях и снижает механическую нагрузку на место ввода. Патрубок выполнен для неэкранированного кабеля, на что указывает буква Н в обозначении.

Количество контактов составляет 47, из них 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм. Сочетание контактов обозначено цифрой 2. Вид контактов — Г (вилка). Покрытие контактов — никель; отсутствие дополнительной буквы в маркировке, указывающей на серебряное покрытие, позволяет идентифицировать именно никелированное исполнение.

Электрические параметры

• Сопротивление контакта: не более 5 мОм для контактов диаметром 1,5 мм и не более 2 мОм для контактов диаметром 2,5 мм.
• Максимальная токовая нагрузка на одиночный контакт: 20 А для контактов диаметром 1,5 мм и 35 А для контактов диаметром 2,5 мм.
• Максимальная общая токовая нагрузка: не более 399 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Амплитудное значение напряжения цепи: до 850 В.

Механические и эксплуатационные параметры

• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц, ускорение 300 метров на секунду в квадрате (30 g).
• Механический удар одиночного действия: ускорение 5000 метров на секунду в квадрате (500 g).
• Механический удар многократного действия: ускорение 350 метров на секунду в квадрате (35 g).
• Атмосферное пониженное давление: 1,3 на 10 в минус четвёртой степени Па.
• Рабочие температуры: от минус 60 до плюс 60 градусов Цельсия.

Тип соединителя — негерметичный. Данное исполнение не предполагает герметизации внутренней полости, поэтому применение изделия должно учитывать условия окружающей среды и требования к защите от влаги и пыли.

Применение

Соединители ШР60У47НГ2Н применяются для построения разъёмных электрических соединений в цепях постоянного и переменного тока. Они востребованы в промышленной электронике, измерительной технике, системах управления и силовых коммутациях, где требуется коммутация значительного числа цепей с умеренными токовыми нагрузками.

Угловое исполнение корпуса и конструкция патрубка под неэкранированный кабель позволяют использовать соединитель в шкафах управления, распределительных устройствах и аппаратуре, монтируемой в ограниченном пространстве. Изделие сохраняет работоспособность при вибрационных и ударных воздействиях, что подтверждено соответствующими характеристиками.

Диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия допускает эксплуатацию соединителя в неотапливаемых помещениях и на открытых объектах в условиях холодного климата, предусмотренных исполнением УХЛ. Соединитель рассчитан на многократные циклы сочленения и расчленения, что обеспечивает удобство обслуживания и замены кабельных сборок в процессе эксплуатации оборудования.
