Назначение изделия

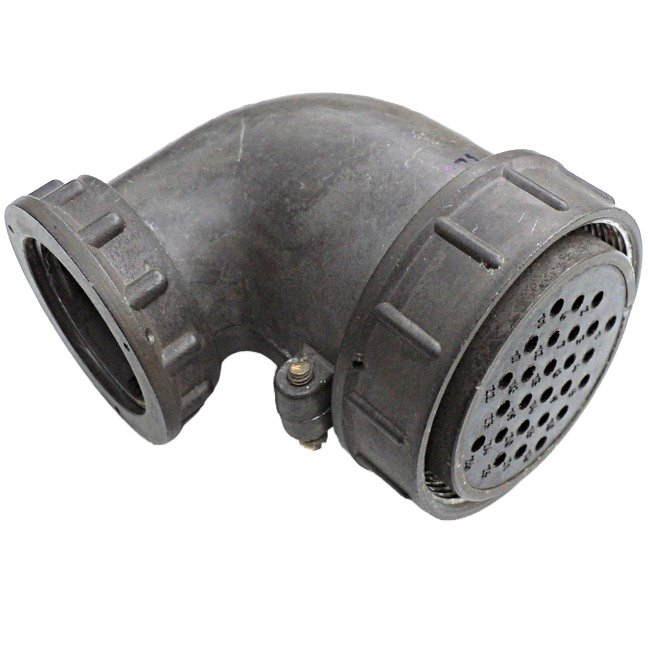

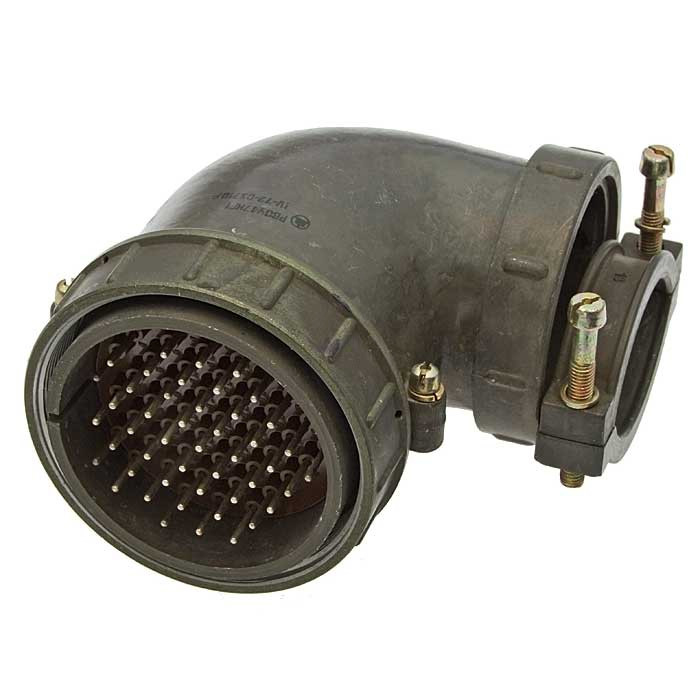

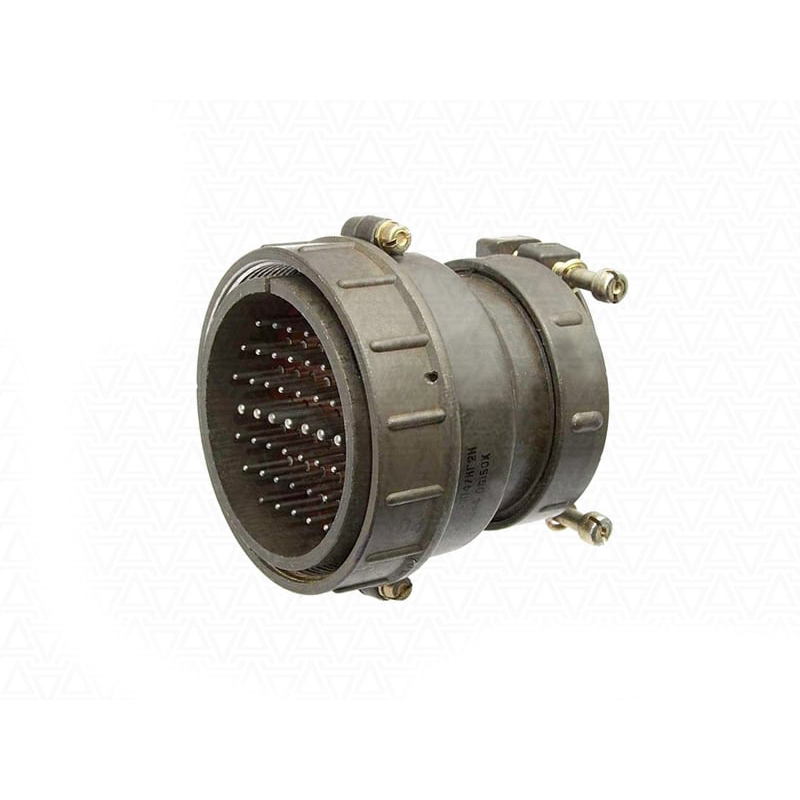

ШР60У47НГ2Н «5» представляет собой кабельную вилку цилиндрического низкочастотного разъёма серии ШР. Устройство предназначено для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие обеспечивает разъёмное соединение экранированных и неэкранированных кабелей с ответной приборной частью, сохраняя стабильность электрических параметров в условиях воздействия внешних механических и климатических факторов.

Разъём допускает применение в цепях постоянного и переменного тока частотой до 3 МГц. Конструкция позволяет эксплуатировать соединитель как внутри помещений, так и снаружи при условии защиты от прямого попадания пыли и влаги. Климатическое исполнение УХЛ подтверждает пригодность изделия для умеренного и холодного климата.

Конструктивные и электрические параметры

Вилка укомплектована 47 контактами, распределёнными по двум рядам. Из общего количества 40 контактов имеют диаметр 1,5 мм, оставшиеся 7 контактов выполнены диаметром 2,5 мм. Двухрядное расположение контактов в сочетании с неразъёмным креплением повышает плотность монтажа и механическую надёжность узла стыковки.

Основные характеристики:

• рабочий ток на контакт — до 17,5 А;
• напряжение — до 850 В амплитудного значения;
• рабочий диапазон частот — до 3 МГц;
• сопротивление изоляции — не менее 5000 МОм;
• переходное сопротивление контактов — до 5 мОм;
• количество соединений-расчленений — 500;
• минимальная наработка — 1000 часов.

Покрытие контактов выполнено из серебра или никеля, что обеспечивает низкое переходное сопротивление и устойчивость к окислению в процессе многократных коммутаций. Условный размер корпуса 60 гарантирует совместимость с ответными розетками серии ШР60. Угловое исполнение патрубка позволяет оптимально организовать подвод кабеля в стеснённых монтажных условиях.

Условия эксплуатации и стойкость к внешним воздействиям

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 60 градусов Цельсия. При этом допускается кратковременный перегрев контактов до плюс 110 градусов Цельсия. Разъём устойчив к пониженному атмосферному давлению до 1,3 на 10 в минус четвёртой степени паскаля, что позволяет применять его в аппаратуре, эксплуатируемой на больших высотах.

Механическая прочность

Конструкция рассчитана на воздействие вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g. Соединитель выдерживает одиночные ударные воздействия с ускорением до 500 g и многократные удары до 35 g. Допустимое линейное ускорение составляет до 2000 метров на секунду в квадрате. Такие показатели подтверждают пригодность вилки для установки в аппаратуру подвижных объектов и оборудования, подверженного интенсивным механическим нагрузкам.

Приёмка «5»
