Назначение и область применения

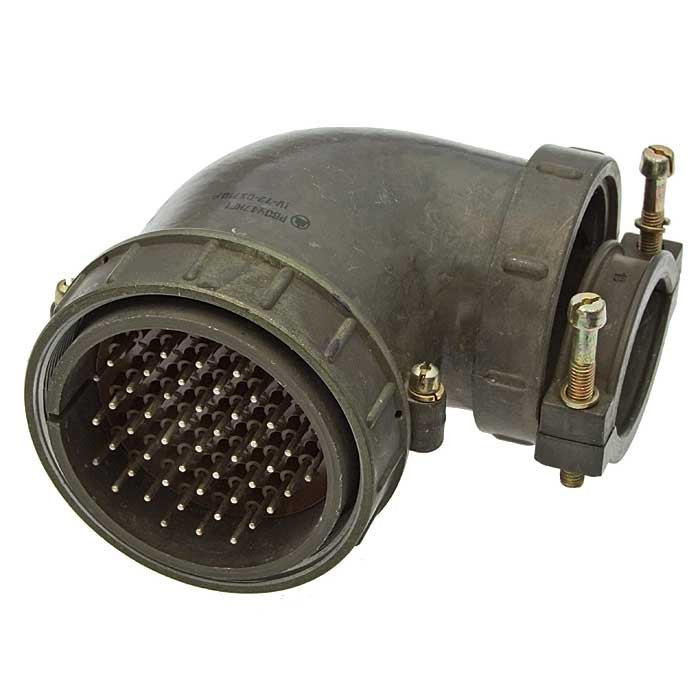

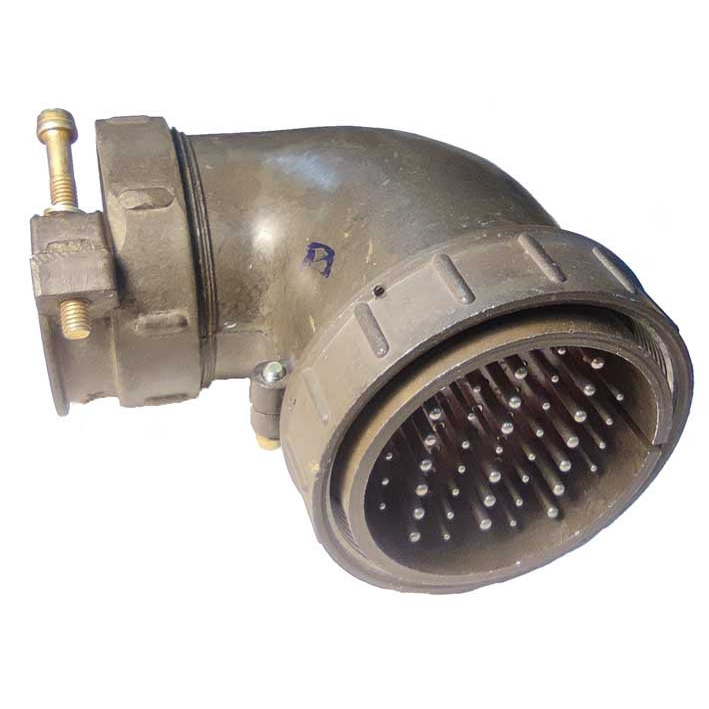

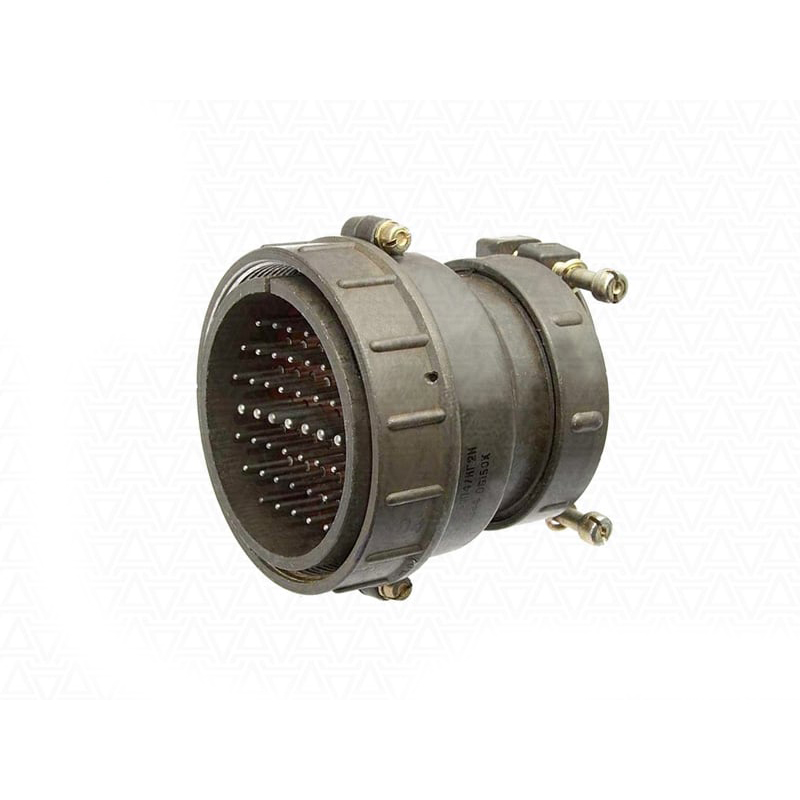

ШР60У47НГ2 — это кабельная вилка (разъём) из серии цилиндрических низкочастотных соединителей ШР, предназначенная для создания надёжного электрического соединения в различных системах и оборудовании. Изделие рассчитано на использование как во внутреннем, так и в наружном монтаже при условии защиты от пыли и влаги. Климатическое исполнение УХЛ позволяет эксплуатировать разъём в умеренном и холодном климате, включая регионы с суровыми зимними условиями.

Соединитель подходит для применения в герметичных и негерметичных условиях. Основные сферы использования охватывают авиационную технику, промышленное оборудование и военную технику. Благодаря конструктивным особенностям серии ШР60, вилка обеспечивает стабильный электрический контакт даже при значительных механических нагрузках и перепадах внешних условий, что делает её востребованной в ответственных узлах, где отказ соединения недопустим.

Технические характеристики

Разъём ШР60У47НГ2 обладает следующими подтверждёнными электрическими и механическими параметрами:

• Рабочий ток: 7 А на контакты диаметром 1,5 мм; 17,5 А на контакты диаметром 2,5 мм; максимальная общая нагрузка до 399 А.
• Максимальное напряжение постоянного тока: 850 В.
• Температура эксплуатации: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия; допустима смена до плюс 110 градусов Цельсия.
• Вибрационная устойчивость: диапазон частот от 1 до 5000 Гц при ускорении 300 метров в секунду за секунду.
• Ударная стойкость: одиночный удар 5000 метров в секунду за секунду, многократный удар 350 метров в секунду за секунду.
• Линейное ускорение: 2000 метров в секунду за секунду.
• Работоспособность при низком давлении: 1,3 на 10 в минус четвёртой степени Па.
• Покрытие контактов: серебро; в вариациях исполнения применяется никель.
• Минимальная наработка: 1000 часов.
• Количество циклов соединений: 500.

Особенности конструкции и эксплуатации

Серия ШР60 представляет собой цилиндрические низкочастотные соединители, рассчитанные на работу с широким диапазоном токовых нагрузок. Конструкция вилки предусматривает кабельный монтаж, что упрощает интеграцию изделия в готовые жгуты и кабельные сборки. Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и высокую проводимость, а никелевые вариации повышают коррозионную стойкость контактных поверхностей.

Изделие сохраняет работоспособность при экстремально низких температурах до минус 60 градусов Цельсия, что критично для эксплуатации в условиях Крайнего Севера, высотной авиации и открытых промышленных площадок. Допустимая смена температуры до плюс 110 градусов Цельсия расширяет диапазон применения в оборудовании с кратковременным нагревом.

Показатели ударной и вибрационной стойкости подтверждают пригодность разъёма для подвижных узлов и техники, подверженной тряске, ударам и ускорениям. Ресурс в 500 циклов соединений и наработка не менее 1000 часов гарантируют длительную эксплуатацию без необходимости частой замены соединителя.

Совместимость и монтаж

Вилка ШР60У47НГ2 предназначается для сочленения с ответными розетками серии ШР60, что обеспечивает унификацию при построении электрических цепей в авиационной, промышленной и военной аппаратуре. При наружном монтаже необходимо предусмотреть дополнительную защиту от пыли и влаги, поскольку само изделие рассчитано на эксплуатацию в защищённых условиях либо при соблюдении требований по герметизации места установки.

Кабельный ввод позволяет подключать проводники различного сечения в соответствии с указанными диаметрами контактов 1,5 мм и 2,5 мм. При монтаже следует учитывать максимальные токовые нагрузки по каждому контакту и суммарную нагрузку до 399 А, не допуская превышения паспортных значений.
