Назначение соединителя ШР60У47НГ2

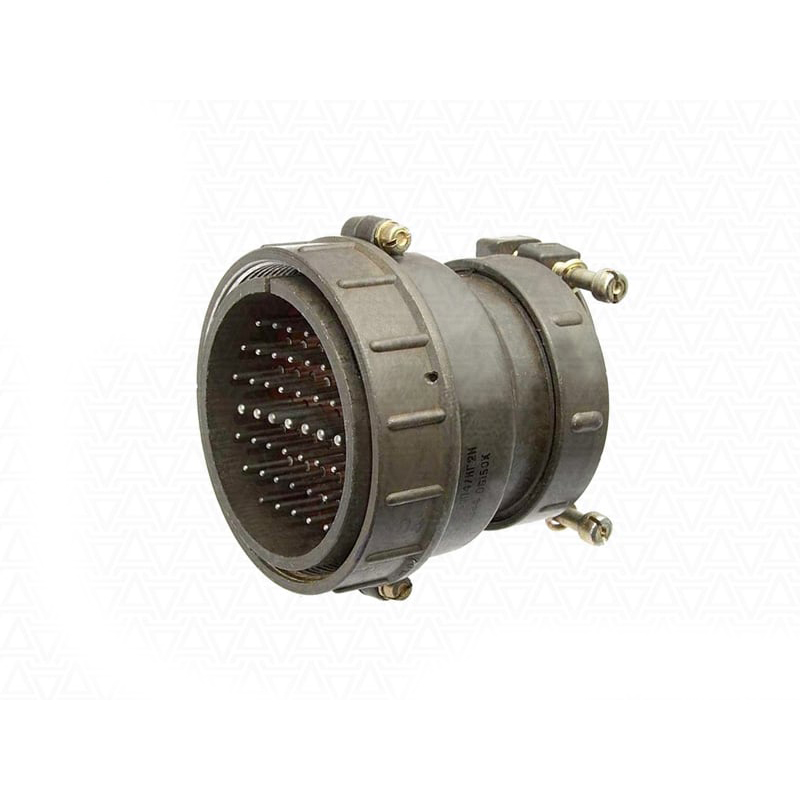

ШР60У47НГ2 розетки «5» представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для применения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории ШР60 и используется в составе разъёмных соединений кабельных линий, где требуется надёжный электрический контакт и механическая фиксация ответных частей. Розетка рассчитана на работу с неэкранированным кабелем и применяется в электронной, электротехнической аппаратуре, измерительных системах и промышленном оборудовании.

Конструкция соединителя обеспечивает стабильное соединение при многократных циклах сочленения и расчленения. Благодаря продуманной геометрии корпуса и контактной группы розетка подходит для монтажа в приборные панели, распределительные коробки и корпуса устройств, где необходима коммутация большого числа сигнальных и силовых линий.

Подтверждённые особенности и технические параметры

Соединитель ШР60У47НГ2 розетки «5» характеризуется следующими параметрами, заявленными для данной серии:

• Количество контактов — 47 штук, из них 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм.
• Материал контактов — серебро, обеспечивающее низкое переходное сопротивление и устойчивость к окислению.
• Сопротивление контакта — не более 2,5 мОм для контактов диаметром 1,5 мм.
• Тип соединения — ШР, размер корпуса — 60.
• Маркировка — ШР60У47НГ2 вилка кабельная; исполнение розетки соответствует ответной части вилки.
• Рабочий диапазон частот — до 3 МГц.

Контактная группа с комбинированным диаметром штырей позволяет разделять сильноточные и сигнальные цепи в рамках одного корпуса. Серебряное покрытие контактов снижает вероятность деградации соединения при длительной эксплуатации и обеспечивает стабильность параметров в условиях умеренных механических и климатических воздействий.

Конструктивное исполнение

Розетка выполнена в цилиндрическом корпусе типоразмера 60, что соответствует стандартной размерной сетке соединителей серии ШР. Корпус обеспечивает механическую защиту контактной группы и правильную ориентацию при сочленении с ответной вилкой. Наличие ключа или направляющих элементов исключает неправильное соединение контактов, что особенно важно при большом количестве цепей.

Изделие предназначено для монтажа с неэкранированным кабелем. Конструкция хвостовика и способ заделки кабеля соответствуют типовым решениям для соединителей данной серии и обеспечивают удобство при пайке или обжиме контактов в процессе сборки.

Применение

ШР60У47НГ2 розетки «5» применяется в составе разъёмных соединений для подключения кабельных сборок к стационарному оборудованию. Соединитель востребован в следующих областях:

1. Промышленная электроника и автоматизация технологических процессов.
2. Измерительные стенды и контрольно-испытательное оборудование.
3. Низкочастотные цепи передачи сигналов и питания в приборах.
4. Распределительные устройства и коммутационные панели.

Розетка обеспечивает надёжное и стабильное соединение, необходимое для корректной работы аппаратуры при частотах до 3 МГц. Комбинированная контактная группа позволяет использовать один соединитель для цепей с разными токовыми нагрузками, что упрощает компоновку и сокращает количество разъёмов в устройстве.

Применение серебряных контактов делает соединитель пригодным для цепей, где важны минимальные потери сигнала и долговременная стабильность переходного сопротивления. Изделие может использоваться как при новом проектировании аппаратуры, так и для замены аналогичных соединителей при ремонте и модернизации оборудования.

Типоразмер корпуса 60 и количество контактов 47 определяют совместимость с ответными вилками серии ШР60У47НГ2. При подборе пары необходимо учитывать маркировку ответной части и тип кабельного ввода, чтобы гарантировать полное соответствие механических и электрических параметров.
