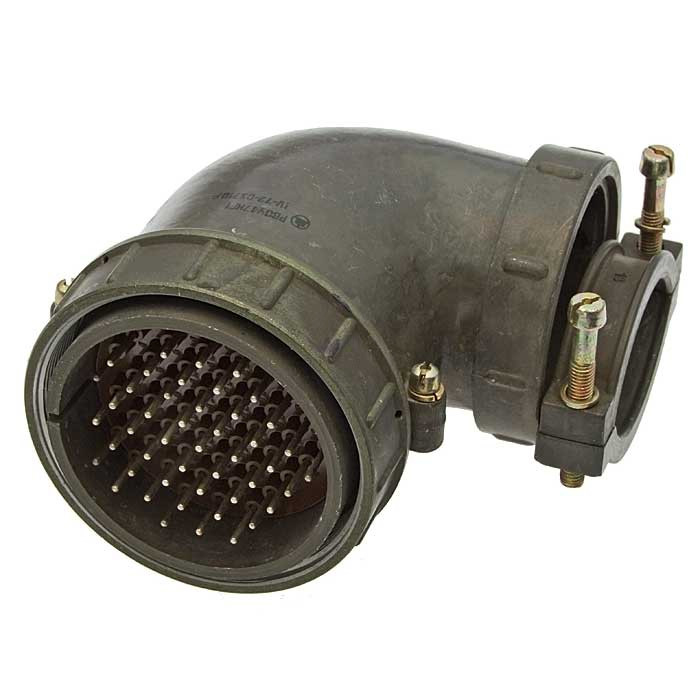

ШР60У47НГ2 — это негерметичный низкочастотный цилиндрический кабельный соединитель, относящийся к серии ШР. Обычно позиция ШР60У47НГ2 обозначает кабельную вилку с угловым патрубком, предназначенную для работы в электрических цепях постоянного и переменного тока.

Расшифровка обозначения

• ШР — тип соединителя (негерметичный цилиндрический низкочастотный).

• 60 — условный размер корпуса.

• У — конструктивное исполнение: на кабельной части «У» означает угловой патрубок.

• 47 — количество контактов.

• НГ2 — вариант сочетания контактов и исполнение (схема распределения контактов и тип корпуса).

Основные технические параметры

• Количество контактов: 47 шт. , из них

  • 40 контактов диаметром 1,5 мм ,

  • 7 контактов диаметром 2,5 мм .

• Рабочий ток:

  • для контактов Ø 1,5 мм — до 7 А ,

  • для контактов Ø 2,5 мм — до 17,5 А .

• Максимальное рабочее напряжение постоянного тока — до 850 В .

• Покрытие контактов — серебро , что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

• Сопротивление контакта:

  • для Ø 1,5 мм — не более 2,5 мОм ,

  • для Ø 2,5 мм — не более 1 мОм .

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм .

Условия эксплуатации и надёжность

• Диапазон рабочих температур по окружающей среде — от −60 °C до +60 °C .

• Смена температур с учётом перегрева контактов — от −60 °C до +110 °C .

• Соединитель рассчитан на работу при сильно пониженном атмосферном давлении (до порядка 1,3·10⁻⁴ Па ).

• Выдерживает синусоидальную вибрацию в диапазоне частот 1–5000 Гц с ускорением до 300 м/с² и механические удары с ускорением до 5000 м/с² (одиночные) и 350 м/с² (многократные).

• Количество сочленений‑расчленений (число включений/выключений) — до 500 циклов ,

• Минимальная наработка — 1000 часов ,

• Срок сохраняемости — не менее 15 лет .

Особенности применения

Соединители серии ШР (включая ШР60У47НГ2) используются для подключения экранированных и неэкранированных кабелей в электрических цепях внутри приборов и наружных устройств при условии дополнительной защиты от пыли и влаги. Конструкция предусматривает резьбовое сочленение вилки и розетки (обычно с одношпоночной поляризацией корпуса), что обеспечивает надёжную фиксацию и корректную ориентацию при подключении.
