Назначение и область применения

Соединитель ШР60У47ЭШ2 представляет собой кабельную розетку, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и амплитудным значением напряжения до 850 В. Изделие относится к категории ШР60 и применяется в составе разъёмных соединений промышленного оборудования, контрольно-измерительной аппаратуры и электротехнических установок, где требуется надёжный электрический контакт с высокой плотностью размещения проводников.

Розетка ориентирована на эксплуатацию в условиях умеренного и холодного климата (климатическое исполнение УХЛ) и рассчитана на стационарное подключение экранированного кабеля через угловой патрубок. Такое конструктивное решение позволяет монтировать соединитель в ограниченном пространстве и снижает механическую нагрузку на кабельный ввод.

Технические характеристики

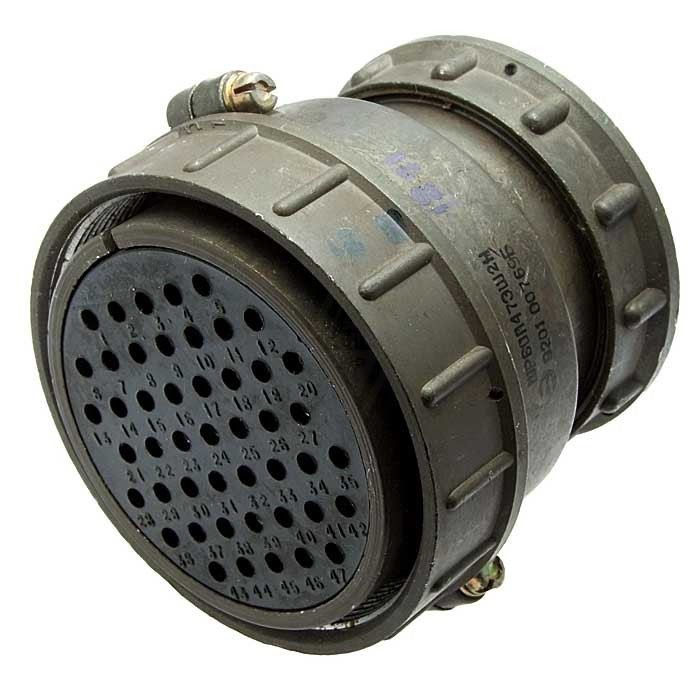

Соединитель имеет корпус типоразмера 60 и комплектуется 47 контактами, из которых 40 контактов выполнены диаметром 1,5 мм, а 7 контактов — диаметром 2,5 мм. Контактные элементы имеют никелированное покрытие, обеспечивающее стабильное переходное сопротивление и устойчивость к окислению.

• Максимальная токовая нагрузка: 20 А для контактов диаметром 1,5 мм и 35 А для контактов диаметром 2,5 мм
• Суммарная максимальная токовая нагрузка: 399 А
• Сопротивление контакта: не более 5 мОм для контактов диаметром 1,5 мм и не более 2 мОм для контактов диаметром 2,5 мм
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Допустимое количество сочленений-расчленений: 500 циклов
• Минимальная наработка: 1000 часов

Соединитель сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате (30 g), что подтверждает его устойчивость к механическим нагрузкам в условиях промышленной эксплуатации.

Конструктивные особенности

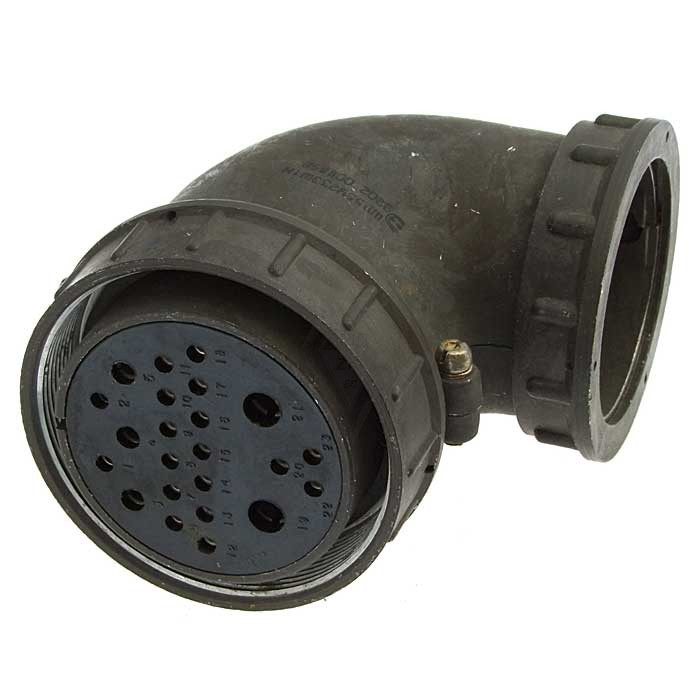

Маркировка ШР60У47ЭШ2 отражает ключевые конструктивные признаки изделия. Буква У обозначает наличие углового патрубка для подключения кабеля, что упрощает монтаж в стеснённых условиях и обеспечивает компактную прокладку кабельной линии. Буква Э указывает на то, что розетка рассчитана на работу с экранированным кабелем, а буква Ш свидетельствует о применении штепсельного разъёма с высокой степенью защиты электрических цепей от внешних помех.

Тип соединителя — негерметичный. Корпус выполнен из пластмассы, что снижает общую массу изделия и обеспечивает диэлектрическую прочность конструкции. Контактная группа с никелированным покрытием гарантирует стабильное электрическое соединение на протяжении всего срока службы.

Эксплуатационные качества

Розетка ШР60У47ЭШ2 рассчитана на длительную эксплуатацию в составе ответственных узлов электрооборудования. Минимальная наработка составляет 1000 часов, а ресурс по числу циклов сочленения-расчленения достигает 500 операций, что позволяет применять соединитель как в стационарных, так и в периодически обслуживаемых системах.

Высокое сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях — обеспечивает безопасность работы даже при значительных колебаниях параметров окружающей среды. Суммарная токовая нагрузка до 399 А позволяет использовать розетку в силовых цепях с повышенными требованиями к пропускной способности контактной группы.

Изделие подходит для установки в распределительных устройствах, пультах управления, измерительных стендах и другом оборудовании, где требуется компактный многоконтактный разъём с угловым выводом кабеля и возможностью экранирования сигнальных цепей.
