Назначение и область применения

ШР60У47ЭШ2 — кабельная розетка низкочастотного цилиндрического соединителя общего назначения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное и многократное соединение проводников.

Соединитель используется для коммутации электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Конструкция рассчитана на внутренний монтаж в климатическом исполнении УХЛ. При обеспечении защиты от пыли, воды, дождя и прямого солнечного излучения допускается наружное применение.

Электрические и эксплуатационные характеристики

Розетка ШР60У47ЭШ2 обеспечивает стабильную работу в широком диапазоне условий. Основные параметры:

• рабочий ток до 7 А для контактов диаметром 1,5 мм и до 17,5 А для контактов диаметром 2,5 мм;
• максимальное рабочее напряжение 850 В;
• диапазон рабочих температур от минус 60 градусов Цельсия до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия;
• сопротивление изоляции не менее 5000 МОм;
• стойкость к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• стойкость к одиночным ударам с ускорением до 5000 метров на секунду в квадрате и многократным ударам до 350 метров на секунду в квадрате;
• ресурс сочленений 500 циклов;
• минимальная наработка 1000 часов;
• срок хранения 15 лет.

Экранированное исполнение с хвостовиком обеспечивает защиту цепей от внешних электромагнитных помех и механических повреждений в месте вывода кабеля.

Конструктивные особенности и маркировка

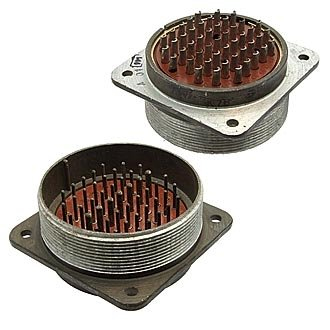

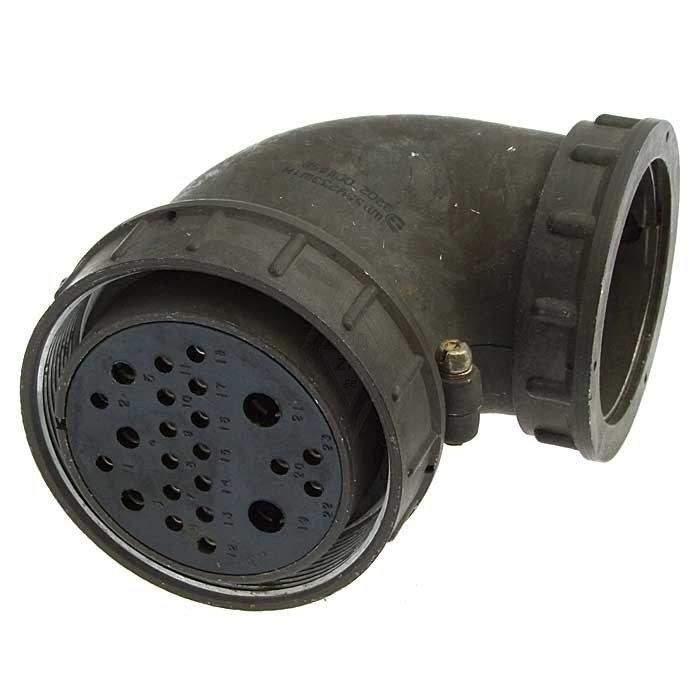

Изделие относится к серии ШР60 и имеет размер корпуса 60. Угловой патрубок позволяет выполнять подвод кабеля под углом к оси сочленения, что удобно при ограниченном пространстве монтажа. Маркировка ШР60У47ЭШ2 расшифровывается следующим образом:

1. ШР — тип соединителя, в данном случае розетка;
2. 60 — размер корпуса;
3. У — угловой патрубок;
4. 47 — сочетание контактов;
5. ЭШ — экранированный с хвостовиком;
6. 2 — вариант исполнения.

Розетка предназначена для ответной части соответствующего соединителя серии ШР60. Контактная группа рассчитана на указанные токовые нагрузки и обеспечивает стабильное переходное сопротивление при многократных циклах сочленения.

Монтаж и совместимость

Кабельная розетка ШР60У47ЭШ2 монтируется на конец кабеля или жгута. Угловой хвостовик задаёт направление вывода проводников и снижает механическую нагрузку на место пайки или обжима контактов. Экранирующая оболочка соединяется с экраном кабеля для сохранения целостности электромагнитной защиты.

Изделие совместимо с вилками серии ШР60 с соответствующим сочетанием контактов 47. Перед монтажом необходимо проверить соответствие диаметров контактов и токовых нагрузок реальным условиям эксплуатации. При наружной установке следует дополнительно применять герметизирующие кожухи и уплотнители, так как базовое исполнение ориентировано на климатические условия УХЛ.
