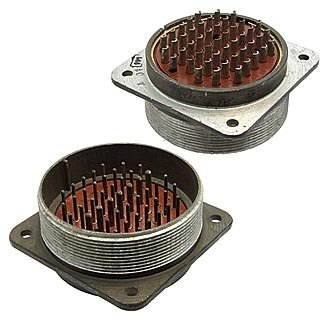

ШР60У47ЭШ2 «5»

Цена:

2200 ₽

Технические характеристики

ШР60У47ЭШ2 «5» — это розетка кабельная низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного электрического соединения в различных системах.

Соединитель имеет 47 контактов: 40 штук диаметром 1,5 мм (рабочий ток до 7 А, сопротивление до 2,5 мОм) и 7 штук диаметром 2,5 мм (рабочий ток до 17,5 А, сопротивление до 1 мОм). Максимальное напряжение постоянного тока — 850 В, сопротивление изоляции — не менее 5000 МОм. Покрытие контактов — серебро, метод монтажа — пайка, количество сочленений-расчленений — 500, минимальная наработка — 1000 часов.

Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает пониженное давление до 1,3·10⁻⁴ Па. Устойчив к синусоидальной вибрации (1–5000 Гц, ускорение 300 м/с²), ударам (до 5000 м/с² одиночные, 350 м/с² многократные) и линейным нагрузкам до 2000 м/с².

Расшифровка: ШР — тип, 60 — размер корпуса, У — угловой патрубок, 47 — контакты, Э — гайка для экранированного кабеля, Ш — серебро, 2 — сочетание контактов. Климатическое исполнение УХЛ (внутреннее и наружное применение с защитой от пыли/воды). Хвостовики контактов подходят для проводов сечением до 2,5 мм².

Описание

ШР60У47ЭШ2

ШР60У47ЭШ2: надежный разъём для промышленного оборудования

ШР60У47ЭШ2 — многоконтактный электрический разъём серии ШР, предназначенный для создания разъёмных соединений в цепях питания, управления, сигнализации и передачи электрических сигналов. Такие соединители применяются в промышленной автоматике, приборостроении, транспортном оборудовании, системах связи и специализированной электротехнике, где важны механическая прочность, стабильность контакта и удобство обслуживания.

Конструкция ШР60У47ЭШ2 рассчитана на многократное сочленение и расчленение без необходимости пайки или постоянной переделки кабельной линии. Разъём позволяет организовать компактное подключение большого числа проводников через единый корпус, упрощая монтаж, диагностику и замену отдельных модулей оборудования.

Что обозначает маркировка

Маркировка ШР60У47ЭШ2 указывает на принадлежность изделия к семейству цилиндрических разъёмов ШР и содержит сведения о конструктивном исполнении. При подборе соединителя важно рассматривать маркировку полностью: она определяет совместимость ответной части, компоновку контактной группы, вариант корпуса и условия применения.

Для технического проекта необходимо отдельно сверять:

тип контактной части и её исполнение;
число и расположение контактов;
соответствие вилки и розетки;
способ монтажа кабеля или проводов;
диаметр и конструкцию кабельного ввода;
допустимые токи и напряжения по документации конкретного исполнения;
требования к климатическим, вибрационным и механическим воздействиям.

Даже внешне похожие разъёмы серии ШР могут не быть взаимозаменяемыми, если отличаются индексами в обозначении или схемой расположения контактов.

Области применения ШР60У47ЭШ2

Разъёмы данного типа используются там, где необходимо быстро подключать и отключать электрические жгуты, обеспечивая повторяемость соединения и защиту контактных групп от случайных механических повреждений. ШР60У47ЭШ2 может применяться в составе следующих систем:

шкафов и пультов управления;
распределительных устройств;
измерительных и испытательных комплексов;
промышленного станочного оборудования;
средств автоматики и телемеханики;
кабельных сборок и межблочных соединений;
мобильной техники и оборудования, работающего в условиях вибрации;
специализированных приборов и электротехнических установок.

Особенно востребованы многоконтактные соединители в оборудовании, где требуется передавать сразу несколько видов цепей: питание исполнительных устройств, сигналы датчиков, дискретное управление, обратную связь и служебные линии.

Конструктивные особенности

Цилиндрический корпус разъёма ШР60У47ЭШ2 помогает точно ориентировать ответные части при соединении и защищает внутреннюю контактную систему. Резьбовое или иное фиксирующее сочленение, предусмотренное конструкцией серии, снижает риск самопроизвольного разъединения при вибрации, перемещении кабеля или воздействии внешних нагрузок.

Контактная группа обеспечивает организованное подключение нескольких проводников. Это позволяет уменьшить количество отдельных клеммных соединений и сделать кабельную систему более удобной для обслуживания. При использовании в составе жгута каждый провод рекомендуется маркировать в соответствии со схемой, а распайку выполнять с соблюдением допустимого сечения проводника, технологии монтажа и требований к изоляции.

Как подобрать совместимую часть

При выборе ответного разъёма для ШР60У47ЭШ2 нельзя ориентироваться только на размер корпуса или внешнее сходство. Основными критериями являются полное обозначение, схема расположения контактов, пол соединительной части, способ установки и конструкция кабельного ввода.

Перед монтажом следует проверить:

Совпадение контактной схемы и ключевания.
Соответствие ответной части по серии и исполнению.
Наличие всех уплотнительных, фиксирующих и защитных элементов.
Правильность нумерации контактов относительно электрической схемы.
Отсутствие повреждений резьбы, изоляторов и контактных поверхностей.
Соответствие кабеля условиям эксплуатации оборудования.

Если разъём используется в цепях с разными уровнями напряжения, полезно заранее разделить проводники по функциональному назначению и исключить ошибочное подключение при сервисных работах.

Итог

ШР60У47ЭШ2 представляет собой специализированное решение для многоконтактного электрического соединения в промышленной и приборной технике. Его применение позволяет упорядочить кабельную разводку, ускорить обслуживание оборудования и повысить удобство замены отдельных узлов. Для корректного подбора и безопасной эксплуатации необходимо использовать полную техническую маркировку, сверять контактную схему и учитывать реальные электрические и механические условия работы изделия.
