Назначение и область применения

ШР60У47ЭГ2Н представляет собой низкочастотный цилиндрический соединитель общего назначения, разработанный для эксплуатации в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Устройство рассчитано на работу при амплитудном напряжении до 850 В и предназначено преимущественно для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре. Соединитель соответствует климатическому исполнению УХЛ2 по ГОСТ 15150-69, что допускает его применение в условиях умеренного и холодного климата. Допускается наружное применение при обеспечении защиты от пыли, влаги и прямого солнечного воздействия.

Изделие относится к типу ШР — негерметичный блочный кабельный вариант — и ориентировано на стационарное размещение в составе аппаратуры, где требуется надёжное разъёмное соединение с повышенным числом контактов. Конструкция с угловым патрубком позволяет эффективно организовывать подвод кабеля в условиях ограниченного монтажного пространства.

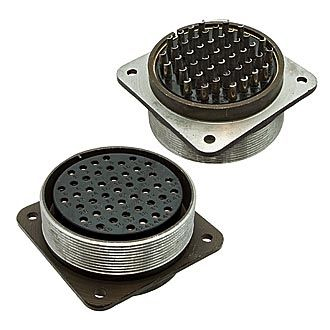

Конструктивные особенности и расшифровка обозначения

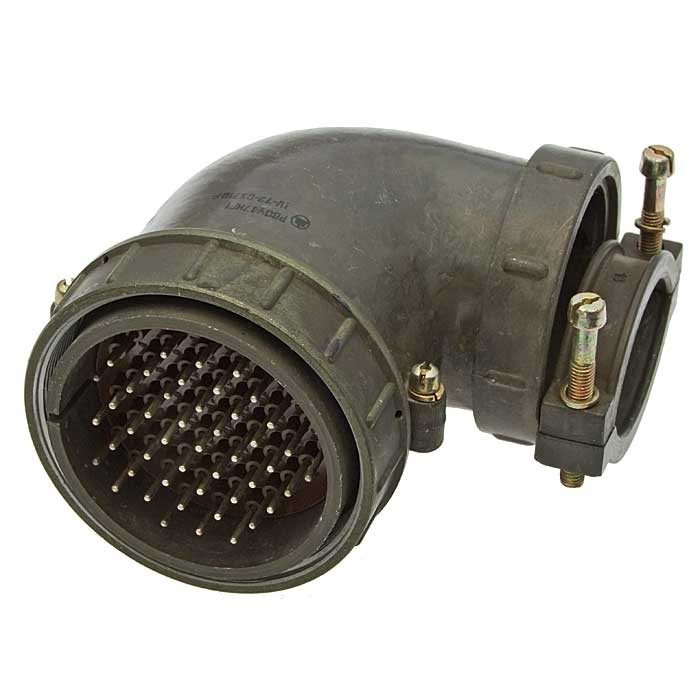

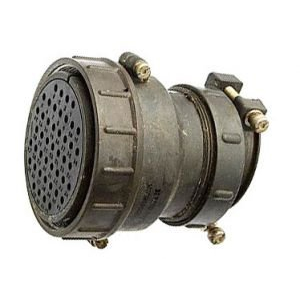

Маркировка ШР60У47ЭГ2Н содержит исчерпывающую информацию о конструктивном исполнении соединителя. Данная модель является кабельной вилкой с угловым патрубком, на что указывает буква У в обозначении. Количество контактов составляет 47. Наличие гайки патрубка для экранированного кабеля отмечено символом Э. Двухрядная компоновка контактов зашифрована сочетанием Г2. Буква Н указывает на неэкранированное исполнение в определённых модификациях. Условный размер корпуса равен 60.

Контактная группа выполнена с покрытием из серебра или никеля, что обеспечивает стабильное переходное сопротивление и защиту от окисления. Соединитель рассчитан на длительную эксплуатацию с наработкой 1000 часов и выдерживает до 500 циклов сочленения-расчленения без потери рабочих характеристик.

Технические параметры

• Токовая нагрузка: до 35 А на контакт при сечении проводника 2,5 мм²
• Общая токовая нагрузка: до 399 А
• Рабочий диапазон температур: от минус 60 до плюс 60 °C
• Допустимый кратковременный перегрев: до плюс 110 °C
• Сопротивление изоляции: не менее 5000 МОм
• Устойчивость к вибрационным нагрузкам: диапазон частот от 1 до 5000 Гц с ускорением до 30 g
• Устойчивость к ударным нагрузкам: до 500 g
• Работоспособность при пониженном давлении: до 1,3×10⁻⁴ Па

Условия эксплуатации и совместимость

Соединитель ШР60У47ЭГ2Н предназначен для внутреннего монтажа и применяется в составе радиоэлектронных устройств, где требуется компактное и надёжное разъёмное соединение с большим количеством цепей. Изделие сохраняет заявленные характеристики в широком диапазоне механических и климатических воздействий, включая значительные перепады давления и интенсивные вибрационные нагрузки. Покрытие контактов серебром или никелем способствует стабильности электрических параметров на протяжении всего срока службы.

Данная модель относится к категории ШР60 и имеет артикул 11167. Информация о производителе, гарантийном сроке, стране производства и комплектации в исходных данных не указана, поэтому при выборе изделия следует уточнять эти сведения у поставщика.
