Назначение соединителя ШР60У45НШ2

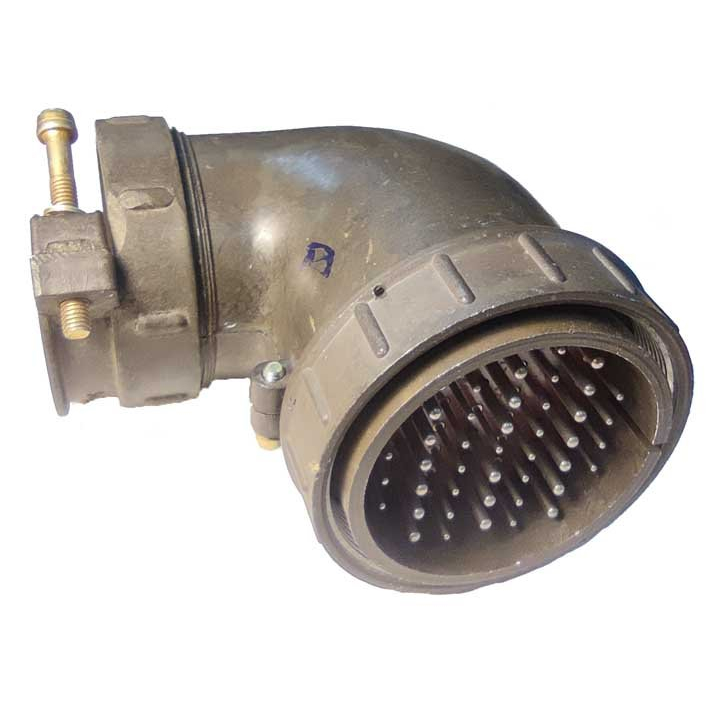

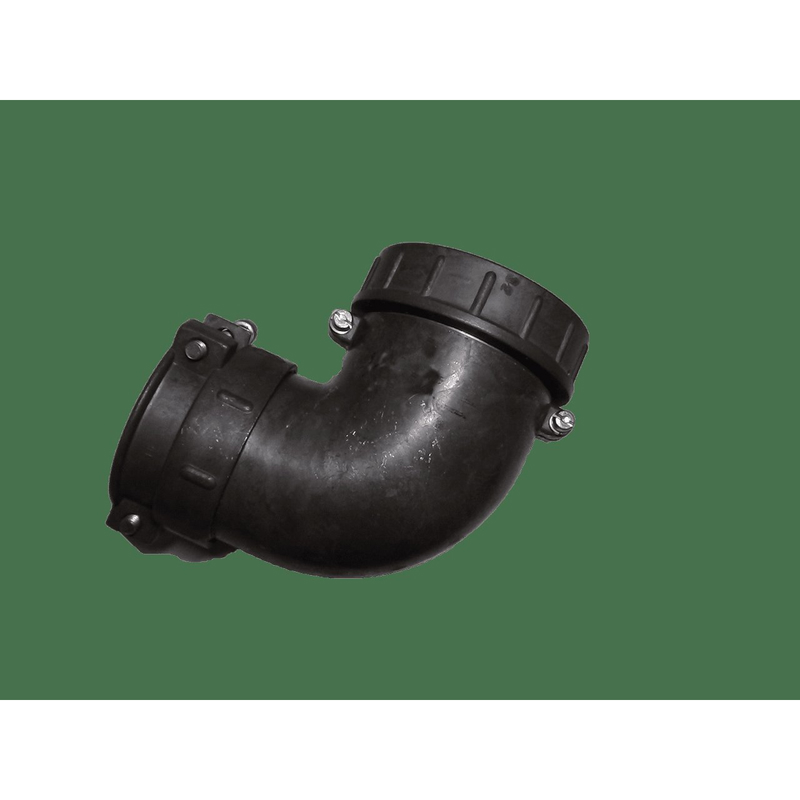

ШР60У45НШ2 представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии ШР с угловым патрубком для неэкранированного кабеля. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре в качестве универсального соединителя общего назначения. Розетка обеспечивает электрическое соединение цепей постоянного и переменного тока с рабочими частотами до 3 МГц и применяется в приборах, где используется резьбовое соединение и объемный монтаж проводников.

Расшифровка маркировки и конструктивные особенности

Обозначение ШР60У45НШ2 построено по принятой для серии ШР системе и несет полную информацию о конструкции изделия. Ниже приведена расшифровка каждого элемента маркировки.

• ШР — тип соединителя, в данном исполнении розетка.
• 60 — условный размер корпуса.
• У — угловой патрубок для присоединения кабельной части.
• 45 — общее количество контактов.
• НШ — нормальные габариты, исполнение под неэкранированный кабель.
• 2 — сочетание контактов: 25 штук диаметром 1,5 мм и 20 штук диаметром 2,5 мм.

Корпус розетки имеет цилиндрическую форму и выполнен из алюминия серого цвета. Контактная группа выполнена в виде круглых гнездовых контактов с серебряным покрытием, что обеспечивает стабильное переходное сопротивление при многократных сочленениях.

Технические характеристики

Электрические и эксплуатационные параметры соединителя подтверждаются совокупностью нормируемых значений, приведенных ниже.

• Рабочий ток: 7 А для контактов диаметром 1,5 мм и 17,5 А для контактов диаметром 2,5 мм.
• Максимальное напряжение постоянного тока: 850 В.
• Сопротивление контактов: 2,5 мОм для контактов 1,5 мм и 1 мОм для контактов 2,5 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество циклов сочленения и расчленения: 500.
• Срок службы: до 45 лет.

Условия эксплуатации и устойчивость к воздействиям

Соединитель рассчитан на работу в жестких механических и климатических условиях. Он выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате, а также линейное ускорение до 2000 метров на секунду в квадрате. Диапазон рабочих давлений составляет от 1,33 умноженное на 10 в минус четвертой степени Паскаля до 50,6 умноженное на 10 в четвертой степени Паскаля.

Климатическое исполнение УХЛ допускает внутреннее и наружное применение при условии защиты от пыли и воды. Температурный диапазон эксплуатации — от минус 60 до плюс 60 градусов Цельсия. Такое сочетание характеристик делает розетку пригодной для аппаратуры, работающей в неотапливаемых помещениях, под навесом и на открытом воздухе в составе защищенных блоков.

Применение и особенности монтажа

Розетка ШР60У45НШ2 используется в электрических цепях постоянного и переменного тока с частотами до 3 МГц. Она востребована в приборах с резьбовым соединением частей корпуса и объемным монтажом, где требуется надежная коммутация большого числа цепей в одном разъеме. Сочетание контактов двух диаметров позволяет одновременно передавать силовые и сигнальные цепи через один соединитель.

Угловой патрубок упрощает прокладку неэкранированного кабеля в стесненных условиях и снижает радиус изгиба жгута. Резьбовое соединение обеспечивает механическую фиксацию ответной части и сохраняет контакт при вибрационных нагрузках. При монтаже следует учитывать разделение контактов по диаметру: цепи с током до 17,5 А подключаются к контактам 2,5 мм, а цепи с током до 7 А — к контактам 1,5 мм.
