Назначение и область применения

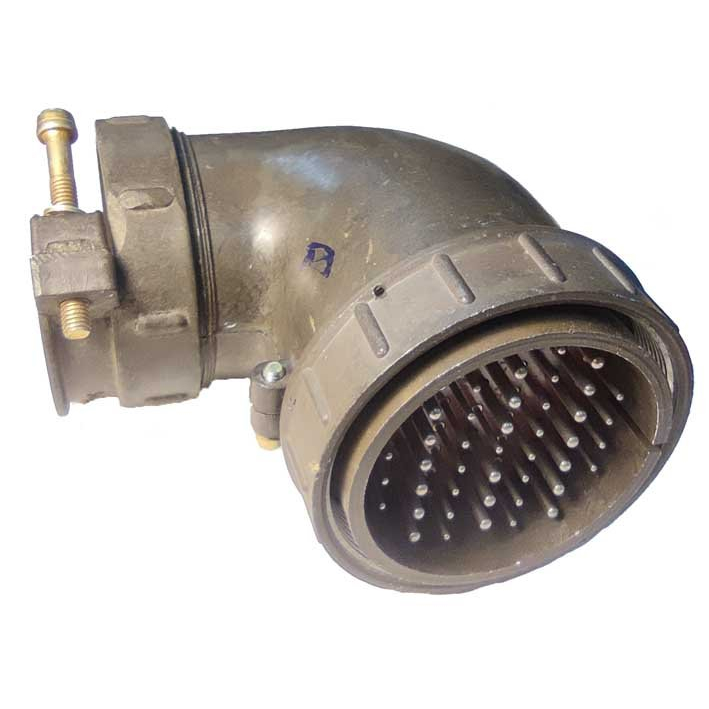

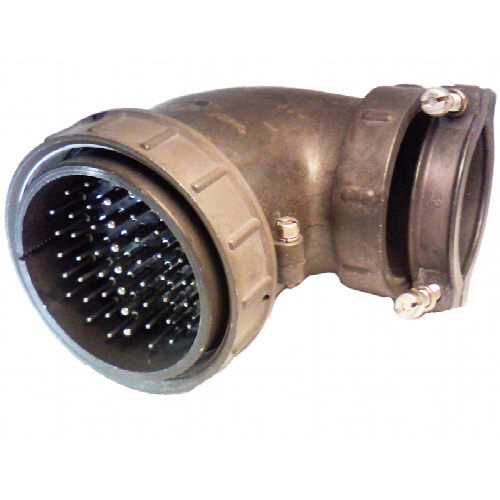

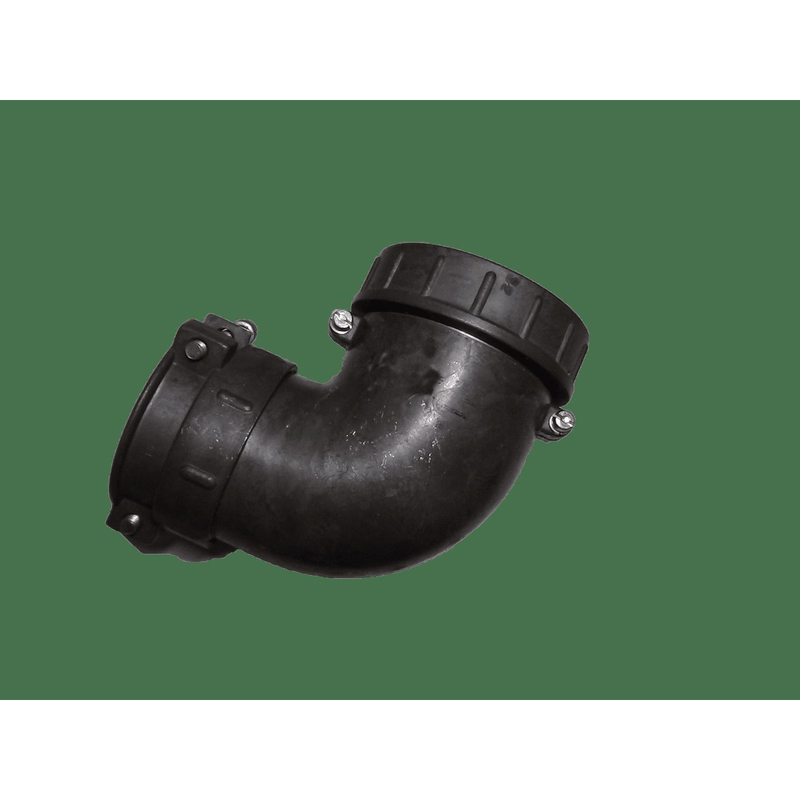

ШР60У45НГ2 — кабельная вилка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надёжного соединения электрических цепей в промышленных и технических системах. Изделие обеспечивает стабильную передачу сигналов и рабочего тока в условиях стационарного монтажа, а также при наружной установке с дополнительной защитой от пыли и влаги.

Соединитель рассчитан на применение в аппаратуре, где требуется многократное сочленение и расчленение электрических линий с сохранением стабильных характеристик контакта. Конструкция с угловым патрубком позволяет удобно подводить кабель в ограниченном пространстве, снижая механическую нагрузку на место ввода.

Конструктивные особенности и маркировка

Расшифровка обозначения ШР60У45НГ2 раскрывает ключевые параметры изделия:

• ШР — тип соединителя: цилиндрический, низкочастотный;
• 60 — условный размер корпуса;
• У — угловой патрубок для кабеля;
• 45 — количество контактов;
• Н — гайка для неэкранированного кабеля;
• Г — вилка, кабельная часть соединителя;
• 2 — сочетание контактов: обычно 25 штук диаметром 1,5 мм и 20 штук диаметром 2,5 мм.

Корпус выполнен с учётом требований к механической прочности и устойчивости к внешним воздействиям. Покрытие контактов — серебро, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы.

Электрические характеристики

Изделие рассчитано на работу со следующими электрическими параметрами:

• рабочий ток для контактов диаметром 1,5 мм — 7 А;
• рабочий ток для контактов диаметром 2,5 мм — 17,5 А;
• максимальное напряжение — до 850 В постоянного тока;
• сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм;
• сопротивление контактов диаметром 2,5 мм — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм.

Хвостовики контактов диаметром 1,5 мм подходят для проводов сечением до 1,93 мм квадратного. Это позволяет использовать соединитель в цепях с умеренными токовыми нагрузками и в сигнальных линиях.

Механическая прочность и условия эксплуатации

Соединитель соответствует климатическому исполнению УХЛ и сохраняет работоспособность в диапазоне температур от минус 60 до плюс 60 градусов Цельсия, с кратковременными пиками до плюс 110 градусов Цельсия. Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц при ускорении 300 метров в секунду за секунду.

Устойчивость к ударным воздействиям подтверждена для одиночных ударов с ускорением до 5000 метров в секунду за секунду и для многократных ударов с ускорением до 350 метров в секунду за секунду. Соединитель также рассчитан на работу при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени Па.

Ресурс и надёжность

Количество сочленений и расчленений достигает 500 циклов. Минимальная наработка составляет 1000 часов. Срок хранения — 15 лет. Эти показатели подтверждают пригодность изделия для длительной эксплуатации в составе ответственного оборудования.

Комплектация и совместимость

ШР60У45НГ2 ВИЛКИ поставляется как кабельная часть соединителя и предназначена для ответного сочленения с соответствующей розеткой серии ШР. Условный размер корпуса 60 и схема расположения контактов определяют совместимость с ответными частями того же типоразмера.
